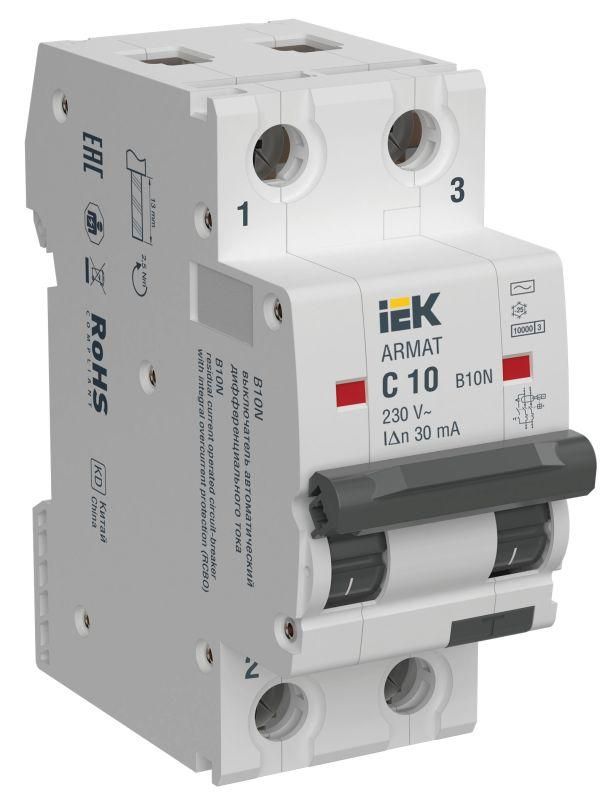

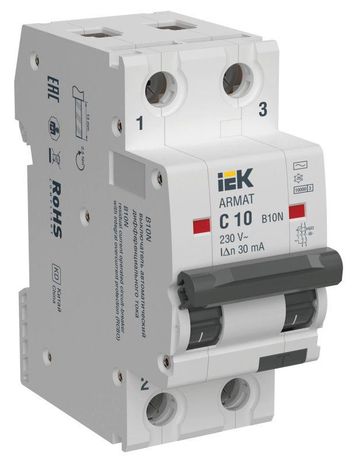

Выключатель автоматический дифференциального тока АВДТ B10N 2P C10 30мА тип AC ARMAT | AR-B10N-2-C010C030 IEK

Автоматический выключатель дифференциального тока B10N 2P C10 30мА тип AC от IEK - устройство для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в однофазных сетях. Этот автомат сочетает защиту от перегрузок, коротких замыканий и дифференциальных токов, что делает его универсальным решением для жилых домов, офисов и промышленных объектов.

Назначение и область применения

Автоматический выключатель дифференциального тока B10N 2P C10 30мА тип AC предназначен для защиты человека от поражения электрическим током при утечках через тело или повреждённую изоляцию. Он отключает цепь при дифференциальном токе 30 мА - значении, соответствующем уровню безопасности для человека. Также защищает проводку от перегрузок и коротких замыканий благодаря характеристике срабатывания C. Применяется в однофазных сетях 230 В: на входе в квартиру, в группах розеток, в помещениях с повышенной опасностью (ванная, кухня, бойлерная), на оборудовании с частыми включениями (стиральные машины, насосы, тепловые завесы).

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 10 А - максимальный постоянный ток, который выдерживает автомат без отключения
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты жизни человека
• Тип утечки: AC - реагирует на синусоидальные переменные токи утечки (типичны для бытовой техники)
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Характеристика срабатывания: C - отключается при токах 5–10 крат от номинала; подходит для нагрузок с импульсным пуском (двигатели, компрессоры)
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Частота: 50 Гц - рассчитан на стандартную российскую сеть
• Ширина по модулям: 2 - занимает два модуля на DIN-рейке (стандарт 17,5 мм каждый)
• Глубина монтажа: 75,6 мм - требует достаточно места в щите
• Степень защиты IP20 - защищён от прикосновений пальцев, но не от пыли и воды
• С коммутируемым нейтральным проводником - ноль тоже отключается при аварии, повышает безопасность
• Класс токоограничения: 3 - снижает энергию КЗ, защищая оборудование
• Степень загрязнения: 2 - допустимо использование в обычных закрытых помещениях без пылевых выбросов

Совместимость и монтаж

Автоматический выключатель дифференциального тока B10N 2P C10 30мА тип AC монтируется на стандартную DIN-рейку шириной 35 мм. Подключение проводов осуществляется сверху и снизу - можно использовать гибкие многожильные провода с наконечниками типа PIN или FORK. Устройство совместимо с другими модульными элементами серии ARMAT AUX: сигнализаторами положения, дополнительными контактами, расцепителями. Для установки требуется минимум 75,6 мм глубины внутри распределительного щита. Обратите внимание: нулевой проводник обязательно подключается к выводу N, указанному на корпусе - неверное подключение может нарушить работу дифзащиты.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 61009-1 для автоматических выключателей дифференциального тока. Защита от случайного прикосновения к токоведущим частям обеспечена защитной шторкой - она закрывается после установки в щит и препятствует доступу к зажимам. Отличительная особенность серии B10N - функциональная независимость от наличия нуля в сети: даже при обрыве нейтрали устройство продолжает работать и отключает цепь при утечке. Это важно для старых систем TN-C и нестабильных сетей.

Преимущества

• Высокая надёжность: двойная защита (перегрузка + КЗ + утечка) в одном устройстве
• Работает при обрыве нуля - уникальное преимущество для сложных сетей
• Два варианта подключения (сверху/снизу) - удобно при плотной компоновке щита
• Поддержка расширения через модули AUX - легко добавить сигнал или удалённое управление
• Класс токоограничения 3 - снижает риск повреждения кабеля и оборудования при КЗ
• Ферромагнитная дугогасительная решётка в каждом полюсе - увеличивает срок службы контактов

Ограничения применения

• Не подходит для сетей с постоянным током - работает только с переменным током AC
• Не реагирует на пульсирующие постоянные токи утечки (например, от импульсных БП) - для них нужен тип A
• IP20 - нельзя устанавливать во влажных местах без дополнительной защиты (коробки, герметизация)
• Не предназначено для защиты трёхфазных цепей - только для 230 В однофазных
• При использовании в системе IT (изолированная нейтраль) возможны ложные срабатывания - требуется проверка системы

Примеры использования

• Защита группы розеток в ванной комнате - предотвращает удар током при работе стиральной машины
• Входной автомат в квартирном щите - основная защита от утечек и перегрузок
• Щит на этаже многоэтажного дома - вместо нескольких УЗО использует один B10N для всей секции
• Оборудование с двигателями: конвейеры, насосы, компрессоры - характеристика C хорошо справляется с пусковыми токами
• Производственные участки с металлообрабатывающими станками - где есть риск повреждения изоляции

Практические советы

• Выбирая автоматический выключатель дифференциального тока B10N 2P C10 30мА тип AC, убедитесь, что ваша сеть - 230 В, 50 Гц, и используется система TN-S или TN-C-S. Для TT или IT - проконсультируйтесь со специалистом.
• Проверьте посадочные размеры: глубина 75,6 мм должна умещаться в вашем щите. Если место ограничено - рассмотрите модели с меньшей глубиной.
• Не путайте с обычным автоматом: этот прибор имеет кнопку «Тест». Её следует нажимать ежемесячно - так проверяется исправность дифференциального трансформатора.
• При монтаже соблюдайте полярность: L и N должны быть подключены точно по меткам. Перепутанный ноль - причина отказа защиты.
• Если вам нужны защита от пульсирующего тока утечки (например, от LED-светильников или компьютеров) - выбирайте версию с типом A, а не AC.
• Для больших объектов рекомендуется применять координацию: B10N на выходе + обычный автомат на входе - это снижает количество ложных отключений.
