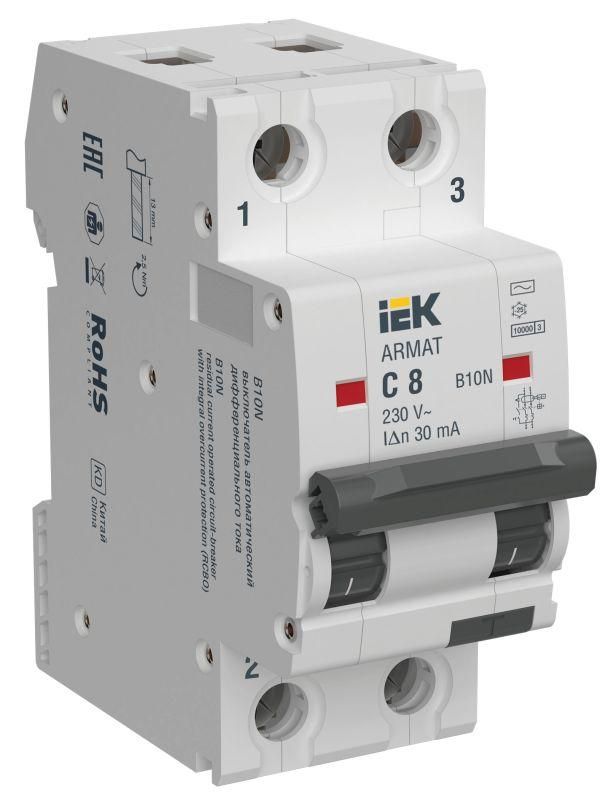

Выключатель автоматический дифференциального тока АВДТ B10N 2P C8 30мА тип AC ARMAT | AR-B10N-2-C008C030 IEK

Автоматический выключатель дифференциального тока B10N 2P C8 30мА тип AC от IEK - устройство для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в однофазных сетях. Благодаря независимости от наличия нулевого провода и высокой отключающей способности, этот автомат особенно актуален в условиях нестабильной сети, где важна надежность. Артикул ar-b10n-2-c008c030 соответствует модели из серии ARMAT.

Назначение и область применения

Автоматический выключатель дифференциального тока B10N 2P C8 30мА тип AC защищает человека от поражения электрическим током при утечках более 30 мА. Он срабатывает на переменный ток утечки (тип AC), что делает его подходящим для бытовых и промышленных объектов с обычной нагрузкой: кухонные зоны, ванные комнаты, насосы, световые цепи, станки и оборудование с двигателями. Устройство работает в сетях 230 В, 50 Гц, и применяется там, где требуется повышенная безопасность - например, в жилых домах, офисах, мастерских и на производстве.

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток)
• Номинальный ток: 8 А - максимальный постоянный ток, который выдерживает автомат без срабатывания
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты жизни человека
• Количество полюсов: 2 - защита фазы и нуля одновременно
• Тип тока утечки: AC - реагирует только на синусоидальные переменные утечки (не на импульсные или постоянные)
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, люминесцентные лампы)
• Номинальная отключающая способность: 10 кА - способен отключить цепь при аварийном токе короткого замыкания до 10 тысяч ампер
• Модульная ширина: 2 модуля - занимает два места на DIN-рейке (стандарт 17,5 мм каждый)
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Степень защиты IP20 - защищен от прикосновений пальцев, но не от воды и пыли; предназначен для установки внутри щитов
• Глубина монтажа: 75,6 мм - требует достаточного пространства в корпусе щита
• С коммутируемым нейтральным проводником: да - ноль тоже отключается при срабатывании, повышая безопасность
• Класс токоограничения: 3 - быстродействующее устройство, снижающее тепловую энергию при КЗ
• Способ монтажа: на DIN-рейку - стандартный крепёж для электрощитов

Совместимость и монтаж

Автоматический выключатель дифференциального тока B10N 2P C8 30мА тип AC монтируется на стандартную DIN-рейку шириной 35 мм. Подключение проводов осуществляется сверху и снизу через зажимы типа PIN и FORK - можно использовать гибкий или многожильный провод. Устройство совместимо с другими модулями серии ARMAT AUX, позволяя легко расширять функциональность (например, добавить сигнализацию или дистанционное управление). Обратите внимание: глубина 75,6 мм требует проверки внутреннего объема щита перед установкой. Для правильного подключения важно соблюдать полярность: входные контакты находятся сверху, выходные - снизу.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 61009-1 для автоматических выключателей дифференциального тока. Защитная шторка предотвращает случайное прикосновение к токоведущим частям при открытой крышке щита. Компоненты выполнены с учетом класса загрязнения 2 - допустимо использование в помещениях с нормальной степенью запыленности. Отключение нулевого провода при срабатывании соответствует современным требованиям безопасности, исключая риск сохранения потенциала на оборудовании после отключения.

Преимущества

• Функциональная независимость от напряжения сети - продолжает работать даже при обрыве нуля
• Высокая отключающая способность 10 кА - надежно защищает от крупных КЗ
• Реализация защиты в обоих полюсах - равномерное распределение нагрузки и лучшее гашение дуги
• Мгновенная коммутация благодаря независимому механизму расцепления - минимизирует время воздействия тока утечки
• Поддержка модульных дополнений серии AUX - возможность дальнейшей эволюции системы защиты
• Совместимость со всеми стандартными комплектующими ARMAT - удобство сборки и обслуживания

Ограничения применения

Автоматический выключатель дифференциального тока B10N 2P C8 30мА тип AC не подходит для защиты оборудования, создающего импульсные или постоянные утечки тока (например, компьютеры, ИБП, светодиодные драйверы, регуляторы скорости двигателей). Для таких задач нужен тип A. Также устройство нельзя устанавливать вне закрытых щитов - IP20 не обеспечивает защиту от влаги и пыли. Не рекомендуется применять в системах TN-C, так как нулевой провод не отделён от защитного. Температурный режим работы ограничен стандартным диапазоном (-25C…+40C); для холодных помещений требуется дополнительный обогрев.

Примеры использования

• Защита розеточных групп в ванной комнате и кухне
• Щитовая защита для группы освещения с люминесцентными лампами
• Цепь питания насоса для водоснабжения
• Линии питания маломощных станков с асинхронными двигателями
• Объекты с нестабильной сетью - участки с частыми перебоями нуля

Практические советы

• Перед установкой проверьте соответствие номинала автомата (8 А) нагрузке цепи - не превышайте её более чем на 20%
• Не используйте этот автомат вместо обычного ВА47-29 - он не защищает от перегрузок и КЗ без дифференциальной составляющей
• При монтаже в щитах с плотной компактной сборкой учтите глубину 75,6 мм - возможно, потребуется углубление или смещение других элементов
• Проверяйте целостность защитной шторки перед первым включением - она должна плотно закрывать контактные пути
• Тестируйте устройство кнопкой «T» ежемесячно - это обязательная процедура для подтверждения исправности
• Если в цепи есть частотные преобразователи или LED-драйверы - рассмотрите замену на модель с типом защиты A
