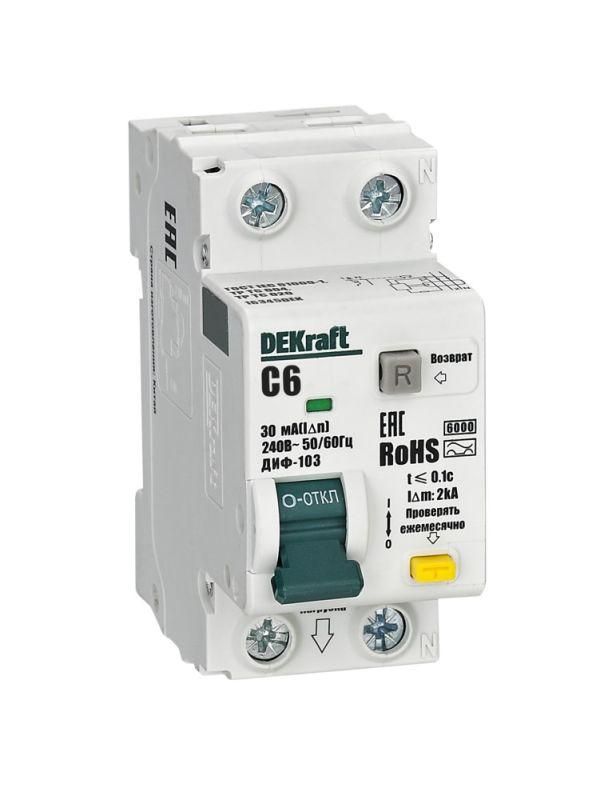

Выключатель автоматический дифференциального тока АВДТ 1P+N 6А 30мА A х-ка C ДИФ-103 6кА | 16345DEK DEKraft APC

Автоматический дифференциальный выключатель ДИФ-103 от DEKraft - устройство для защиты людей и оборудования от поражения током, перегрузок и коротких замыканий. Подходит для установки в щитах жилых, офисных и промышленных объектах. Артикул 16345dek.

Назначение и область применения

ДИФ-103 защищает цепи от опасного тока утечки (до 30 мА), что предотвращает поражение человека электричеством. Также он отключает питание при перегрузке или коротком замыкании. Устройство предназначено для использования в однофазных сетях 230 В, где требуется высокий уровень безопасности - в квартирах, школах, больницах, мастерских, на производстве. Применяется в ВРУ, ГРЩ, групповых щитах и распределительных шкафах.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выдерживает выключатель без срабатывания
• Номинальный ток утечки: 30 мА - чувствительность к утечкам, достаточная для защиты жизни человека
• Тип дифференциального расцепителя: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных ЭПРА, ИБП, светодиодных светильников)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (освещение, бытовые приборы, малые двигатели)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при крупном КЗ
• Количество полюсов: 1P+N - отключаются фаза и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе
• Напряжение: 230 В, частота 50/60 Гц - совместим с сетями России и Европы
• Напряжение изоляции: 500 В - обеспечивает надёжную изоляцию между токоведущими частями
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски)
• Степень защиты IP20 - защищён от прикосновений пальцев, но не от воды и пыли; предназначен для внутренней установки в закрытых щитах
• Монтажная глубина: 69,3 мм - требует соответствующего места в щите
• Ширина: 35,4 мм - занимает два модуля на DIN-рейке (стандарт 17,5 мм на модуль)
• Тип устройства: электронный - работает от сети, не требует внешнего питания

Совместимость и монтаж

ДИФ-103 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки необходимо соблюдать полярность: вход фазы и нуля подключается сверху, выход - снизу. Ноль обязательно проходит через аппарат - нельзя использовать отдельный нулевой проводник. Учитывайте глубину корпуса (69,3 мм): в компактных щитах проверьте наличие свободного пространства. Выключатель совместим со всеми стандартными щитами, использующими модульную систему (IEC 60898).

Безопасность и стандарты

ДИФ-103 соответствует требованиям МЭК 61009-1 и ГОСТ Р 50807. Устройство имеет сертификаты на соответствие нормам безопасности для электроустановок в зонах с повышенным риском поражения током. Отключение происходит менее чем за 0,3 секунды при достижении порога утечки 30 мА. Коммутируемый ноль повышает безопасность при обслуживании - полностью отключает цепь.

Преимущества

• Защита типа A - эффективна против утечек от современной электроники (LED, инверторы, зарядки)
• Отключение нуля - снижает риск остаться под напряжением при аварии
• Высокая отключающая способность (6 кА) - подходит для мест с возможностью большого КЗ
• Электронный механизм - надёжнее механических аналогов при слабых утечках
• Стандартная ширина - легко интегрируется в существующие щитовые решения

Ограничения применения

• Не используется в трёхфазных сетях - только для однофазных цепей 230 В
• IP20 не допускает установку во влажных помещениях без дополнительной защиты (ванная, кухня, улица)
• Не подходит для мощных двигателей с высоким пусковым током - лучше выбрать характеристику D
• Не защищает от переполюсовки или отсутствия заземления - только от тока утечки
• Требует исправной работы нулевого провода: обрыв нуля до аппарата делает его бесполезным

Примеры использования

• Защита розеточных групп в спальне, детской комнате или ванной
• Обеспечение безопасности освещения в коридорах, лифтах, учебных классах
• Подключение станков с ЧПУ, насосов, вентиляторов в цехах
• Вводные автоматы в квартирных щитах вместо двух отдельных устройств (АВ + УЗО)
• Распределительные щиты в офисах с большим количеством компьютеров и оргтехники

Практические советы

• Проверяйте маркировку на корпусе перед монтажом: убедитесь, что выбран именно тип A, а не AC
• После установки всегда нажимайте кнопку «Тест» - она имитирует утечку и проверяет работоспособность
• Не устанавливайте ДИФ-103 после другого автомата с меньшей отключающей способностью - это нарушает координацию защиты
• Если в щите много таких устройств, следите за тем, чтобы суммарный ток утечки всех потребителей не превышал 30 мА - иначе будет ложное срабатывание
• Для помещений с высокой влажностью (бассейны, баня) используйте ДИФ-103 только внутри герметичного щита с IP54+
