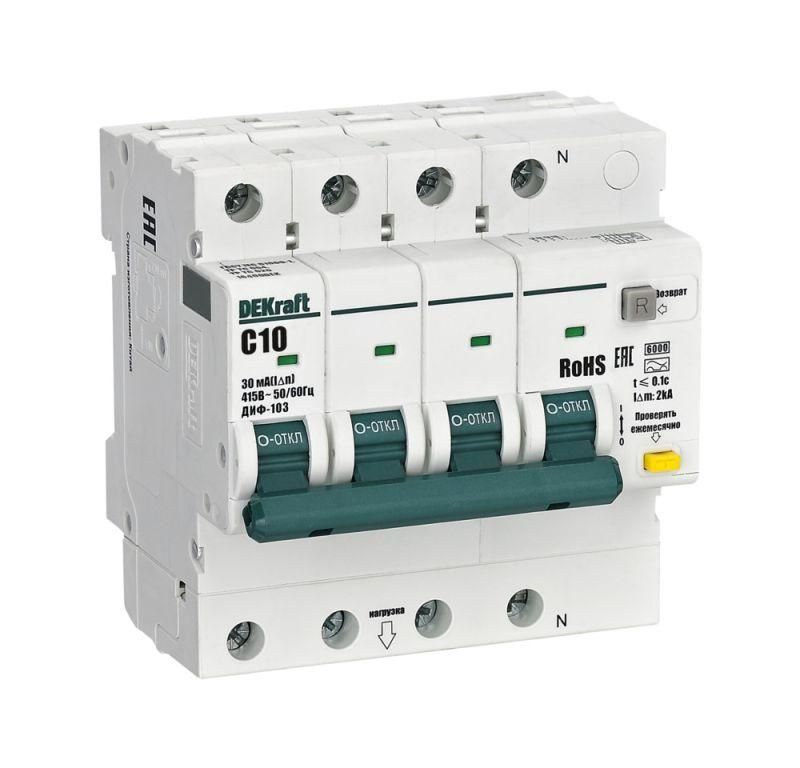

Выключатель автоматический дифференциального тока АВДТ 3P+N 10А 30мА AC х-ка C ДИФ-103 6кА | 16400DEK DEKraft APC

Автоматический дифференциальный выключатель ДИФ-103 от DEKraft - устройство для защиты людей и оборудования от поражения током, перегрузок и коротких замыканий. Подходит для установки в щитах жилых, офисных и промышленных объектах. Номинальный ток 10 А, чувствительность 30 мА, отключающая способность 6 кА.

Назначение и область применения

ДИФ-103 защищает цепи переменного тока от опасной утечки тока, вызванной повреждением изоляции или случайным прикосновением к токоведущим частям. Также обеспечивает защиту от перегрузок и коротких замыканий. Применяется в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), групповых щитах освещения и силовых цепях. Удобен для использования в зданиях с высокой плотностью потребителей: офисах, школах, больницах, производственных помещениях.

Технические характеристики

• Номинальный ток: 10 А
• Номинальный ток утечки: 30 мА (0,03 А)
• Тип дифференциального тока: переменный (AC) - реагирует только на синусоидальную утечку
• Характеристика отключения: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Номинальное напряжение: 415 В (между фазами), 230 В (фаза–нейтраль)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Количество полюсов: 4 (3 фазы + N)
• Коммутируемый нейтральный проводник: да - ноль размыкается при отключении
• Частота: 50/60 Гц
• Напряжение изоляции: 500 В
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты IP20 - защита от прикосновений пальцев, но не от пыли и воды
• Монтаж: на DIN-рейку шириной 35 мм
• Глубина монтажа: 73 мм
• Ширина: 88,5 мм (2 модуля)
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальной степенью запыления

Совместимость и монтаж

ДИФ-103 совместим со всеми стандартными DIN-рейками 35 мм. Для монтажа требуется свободное место в щите глубиной не менее 73 мм. Ширина 88,5 мм занимает два модуля - учитывайте это при планировании компоновки. Клеммы рассчитаны на медные провода сечением от 0,75 до 25 мм2. Обязательно соблюдайте полярность: вход L/N - сверху, выход - снизу. Нейтральный проводник обязательно подключается через коммутируемые контакты - нельзя использовать внешний ноль.

Безопатность и стандарты

Устройство соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Произведено в соответствии с международными нормами безопасности для устройств типа A (AC) - предназначено для защиты от переменного тока утечки. Электронный тип расцепителя требует наличия питания на входе для работы - при отключении нулевого провода функция дифзащиты прекращается.

Преимущества

• Комбинированная защита: одно устройство решает задачи автоматического выключателя и УЗО
• Коммутируемый нейтраль - исключает риск сохранения потенциала на нулевой шине после отключения
• Надежная отключающая способность 6 кА - подходит для сетей с высокими токами КЗ
• Кривая “C” - оптимальна для смешанных нагрузок: освещение, малые насосы, вентиляторы
• Универсальная конструкция - легко интегрируется в существующие щитовые решения

Ограничения применения

• Не работает с постоянным током утечки - не подходит для цепей с выпрямителями, ИБП, LED-драйверами с пульсацией
• IP20 - не предназначен для установки вне помещений или в сырых местах (баня, подвал без гидроизоляции)
• Электронный тип - требует подачи напряжения на вход для исполнения дифзащиты; при обрыве нуля защита теряется
• Не рекомендован для цепей с высоким уровнем помех (частотные преобразователи, сварочные аппараты) - возможны ложные срабатывания

Примеры использования

• Защита группы розеток в офисном помещении
• Подключение кабельной линии к насосной станции в подвале
• Групповая защита осветительных цепей в учебном корпусе
• Входной автомат в распределительном щите многоквартирного дома (при условии согласования с проектом)

Практические советы

• Проверьте соответствие сечения проводов - максимальное сечение 25 мм2, минимальное 0,75 мм2
• При установке в щит с несколькими ДИФ-103 используйте координацию по времени - чтобы не было массового отключения
• Обязательно протестируйте кнопкой “T” сразу после монтажа - проверка работоспособности обязательна
• Не заменяйте этот выключатель обычным автоматом + отдельным УЗО - ДИФ-103 уже содержит все функции в одном корпусе
• При использовании в системе TN-C-S - убедитесь, что PEN-проводник разделён до этого устройства
