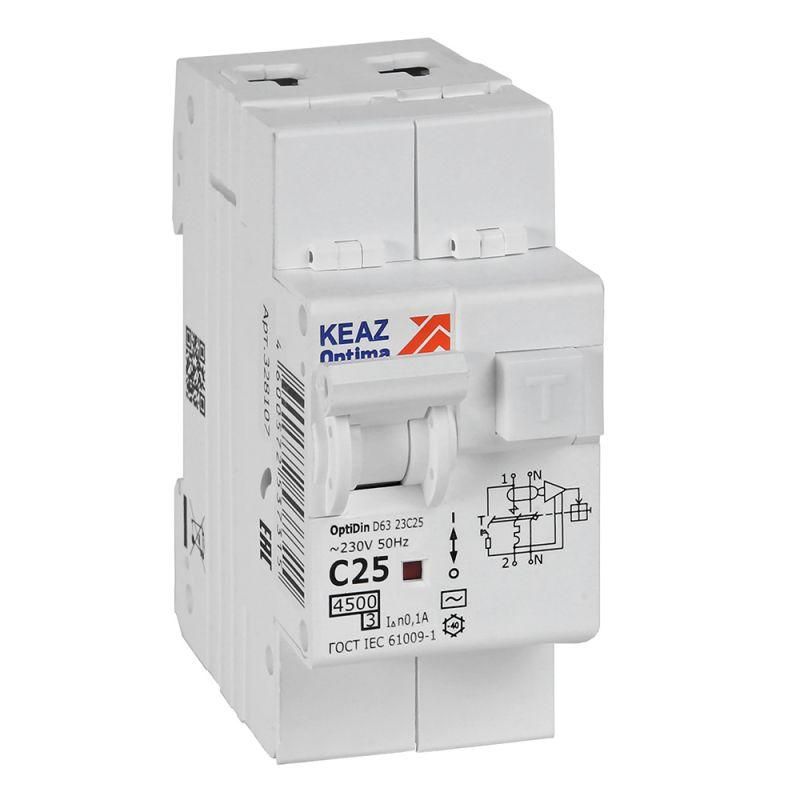

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 2П 25А 100мА AC 4,5кА OptiDin D63-23C25-AC-У3 - 328107 КЭАЗ

Автоматический выключатель дифференциального тока КЭАЗ D63-23C25-AC-У3 сочетает защиту от перегрузок, коротких замыканий и утечек тока - обеспечивая безопасность людей и оборудования в жилых и коммерческих сетях. Этот двухполюсный аппарат с номиналом 25 А и чувствительностью 100 мА подходит для установки в распределительных щитах квартир, офисов и малых предприятий.

Назначение и область применения

КЭАЗ D63-23C25-AC-У3 защищает от поражения электрическим током - срабатывает при утечке более 100 мА, что предотвращает травмы при контакте с токоведущими частями. Также он снижает риск возгорания из-за утечек через повреждённую изоляцию. Применяется в однофазных цепях 230 В: вводные группы, розеточные контуры, кухонные зоны, санузлы, а также в торговых и административных помещениях. Подходит для замены старых УЗО+автоматов в одном устройстве.

Технические характеристики

• Номинальный ток: 25 А - выдерживает нагрузку до этого значения без отключения
• Номинальный дифференциальный ток: 100 мА - порог срабатывания при утечке
• Тип тока утечки: переменный (AC) - реагирует только на синусоидальные утечки, не на постоянные или импульсные
• Количество полюсов: 2 - отключает фазу и ноль одновременно
• Номинальное напряжение: 230 В - для однофазной сети 220–240 В
• Отключающая способность: 4,5 кА - способен прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, люминесцентные светильники)
• Сечение провода: 1–25 мм2 - совместим с большинством медных кабелей в бытовой проводке
• Ширина: 2 модуля - занимает 36 мм на DIN-рейке
• Рабочий диапазон температур: -40…+55 C - работает в холодных и жарких условиях
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижает тепловую нагрузку на проводку
• Коммутируемый нейтраль: да - нулевой проводник тоже отключается при аварии

Совместимость и монтаж

КЭАЗ D63-23C25-AC-У3 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - затягивать необходимо усилием, соответствующим сечению провода (не перетягивать!). Нейтральный проводник подключается к помеченному выводу N. Устройство совместимо со всеми типами щитов, где есть место под два модуля. Не требует внешнего питания - полностью механический принцип работы. Совпадает с другими изделиями серии OptiDin D63, DM63, VD63 - легко заменить аналогичным устройством из той же линейки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 60947-2. Сертифицировано для использования в системах TN-S, TN-C-S, TT. Класс токоограничения 3 обеспечивает соответствие повышенным требованиям к скорости отключения при КЗ. Степень защиты IP20 гарантирует безопасность при доступе только к закрытым щитам - не предназначено для открытой установки.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите
• Отключение нуля исключает опасное напряжение на корпусах при утечке
• Характеристика C позволяет использовать в цепях с пусковыми токами (электродвигатели, насосы)
• Высокая отключающая способность (4,5 кА) - надёжно работает даже при слабых вводных автоматах
• Произведён в России - совместим с местными условиями эксплуатации и сервисом

Ограничения применения

• Не подходит для цепей с постоянным током или импульсными утечками - только переменный ток (AC)
• IP20 - нельзя устанавливать во влажных местах вне щита (бани, уличные площадки, подвалы без герметизации)
• Не рекомендован для защиты групп с высокой естественной утечкой (например, длинные кабельные трассы, много старой техники) - возможны ложные срабатывания
• Не имеет тестовой кнопки с индикатором состояния - проверку работоспособности нужно выполнять вручную

Примеры использования

• Защита розеточных групп в кухне и ванной комнате
• Вводный автомат после счётчика в квартире или коттедже
• Щит на этаже многоквартирного дома для нескольких помещений
• Цепи освещения с люминесцентными лампами и ЭПРА
• Подключение насосов, вентиляторов, компрессоров мощностью до 5,5 кВт

Практические советы

• Выбирая этот автомат, убедитесь, что суммарная нагрузка на цепь не превышает 25 А - особенно при наличии пусковых токов
• Проверьте посадочный диаметр проводов - они должны входить в зажимы без усилия, но не болтаться
• При установке в щит с несколькими такими устройствами - соблюдайте координацию: верхний автомат должен иметь больший номинал или время срабатывания
• Тестируйте работу устройства один раз в месяц - нажмите кнопку «T» (Test) - если не отключится, замените
• Не используйте вместо него обычный автомат + отдельное УЗО - это увеличивает стоимость и занимает больше места
• Для помещений с высокой влажностью выбирайте модели с IP44 или выше - здесь D63-23C25-AC-У3 не подходит
