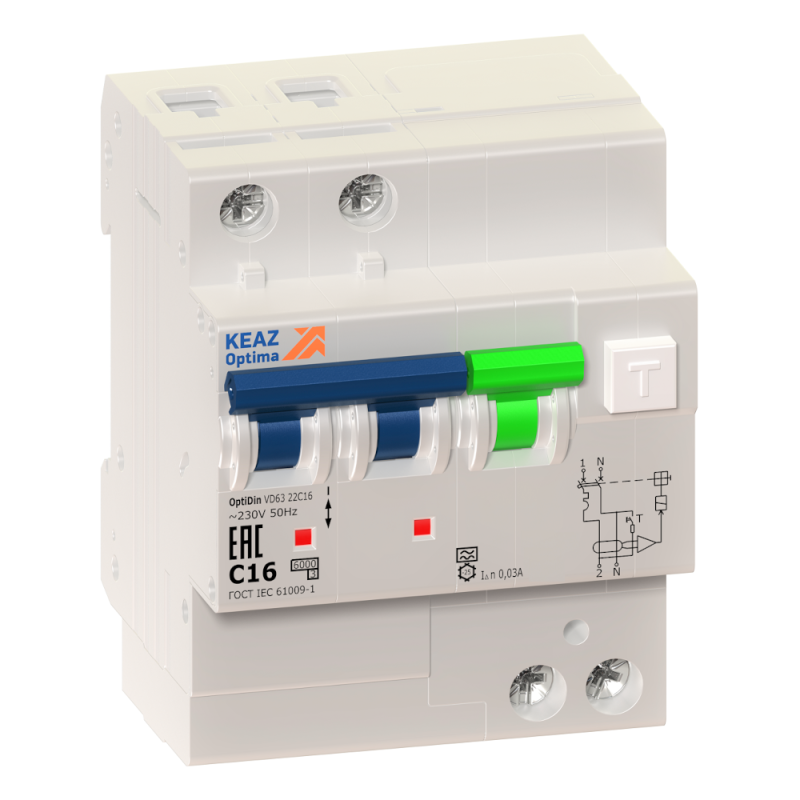

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 2П 25А 30mA 10кА OptiDin VD63-22C25-A-УХЛ4 - 350727 КЭАЗ

Автоматический выключатель дифференциального тока КЭАЗ VD63-22C25-A-УХЛ4 обеспечивает защиту людей от поражения электрическим током и предотвращает возгорание из-за утечек тока в цепях до 25 А. Этот прибор сочетает функции обычного автомата и устройства УЗО - он отключает питание при превышении нагрузки и при появлении дифференциального тока. Применяется в жилых, офисных и промышленных сетях переменного тока.

Назначение и область применения

VD63-22C25-A-УХЛ4 защищает человека от поражения током при контакте с повреждённой изоляцией или металлическими частями оборудования. Он также предотвращает пожары, вызванные утечками тока через изоляцию. Подходит для установки в распределительных щитах квартир, домов, офисов, мастерских и на участках с высокой влажностью - например, в ванных комнатах, кухнях, гаражах. Защита действует на однофазные цепи с рабочим напряжением 230 В.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может пропускать без отключения;
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам; при превышении этого значения автомат отключится;
• Количество полюсов: 2 - отключаются фаза и ноль одновременно;
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током, например, освещение, бытовые приборы, насосы;
• Тип срабатывания по диф.току: A - реагирует на переменный ток утечки и импульсный (например, от современных ЭПРА, ИБП, светодиодных светильников);
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть;
• Отключение без задержки - сработает сразу после обнаружения утечки, без временной выдержки;
• С коммутируемым нейтральным проводником - ноль тоже размыкается при отключении, что повышает безопасность;
• Степень защиты IP20 - защищён от прикосновений пальцев, но не от воды и пыли; предназначен для внутренней установки в закрытых щитах;
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ до минимального уровня;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран;
• Тип напряжения: AC - работает только с переменным током;
• Модульная ширина: 4 модуля - занимает 72 мм в DIN-рейке.

Совместимость и монтаж

VD63-22C25-A-УХЛ4 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место в щите - 4 модуля. Обязательно соблюдать полярность: входные клеммы помечены L и N, выходные - соответственно. Нулевой проводник обязательно подключается к клемме с маркировкой N, так как он коммутируется. Не допускается установка в открытых местах, где возможен контакт с водой или пылью - степень защиты IP20 не позволяет использовать прибор вне щита. Совместим со всеми типами щитов, соответствующих ГОСТ Р 50030.2.

Безопасность и стандарты

VD63-22C25-A-УХЛ4 соответствует требованиям ГОСТ Р 50807 и МЭК 61009-1. Сертифицирован для использования в системах TN-S и TN-C-S. Отключение происходит при достижении порога 30 мА - это уровень, рекомендованный для защиты жизни человека. Класс токоограничения 3 гарантирует, что энергия короткого замыкания будет ограничена до безопасного уровня, снижая риск повреждения проводки и оборудования.

Преимущества

• Объединяет функции автомата и УЗО в одном корпусе - экономит место в щите;
• Реакция на импульсные утечки типа A - актуально для современной техники с электроникой;
• Коммутируемый ноль повышает надёжность отключения и исключает опасность «забытого» потенциала на нуле;
• Произведён КЭАЗ - проверенный российский производитель с длительным сроком службы компонентов;
• Высокая отключающая способность (10 кА) - подходит даже для объектов с близким расположением трансформаторов.

Ограничения применения

• Не применяется в трёхфазных сетях - только для однофазных цепей 230 В;
• IP20 не допускает установку во влажных помещениях вне щита - нельзя монтировать прямо на стену рядом с ванной или мойкой;
• Не подходит для цепей с постоянным током - только переменный ток 50/60 Гц;
• Характеристика C не предназначена для мощных двигателей с высоким пусковым током - для них лучше выбрать характеристику D;
• Не используется в системах IT - требует заземления и наличия нулевого провода.

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании фена или бритвы;
• Щитовая группа на кухне - защищает микроволновку, посудомойку, холодильник;
• Подключение станков с ЧПУ в малом цеху - отключает питание при пробое изоляции на корпусе;
• Освещение в подвале или гараже - особенно важно при наличии земляного пола и повышенной влажности.

Практические советы

• Перед установкой проверьте, чтобы нулевой проводник был правильно подключен - неверное подсоединение сделает защиту бесполезной;
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - она имитирует утечку тока и подтверждает исправность механизма;
• Если в щите мало места - можно заменить два отдельных устройства (автомат + УЗО) одним VD63-22C25-A-УХЛ4, сэкономив один модуль;
• При замене старого УЗО убедитесь, что новый имеет ту же характеристику (A) и номинальный ток (25 А);
• Посадочный диаметр клемм - 6–10 мм2 - используйте медные провода подходящего сечения, не перегружайте клеммы;
• Не устанавливайте параллельно другие УЗО на одну группу - это может вызывать ложные срабатывания.
