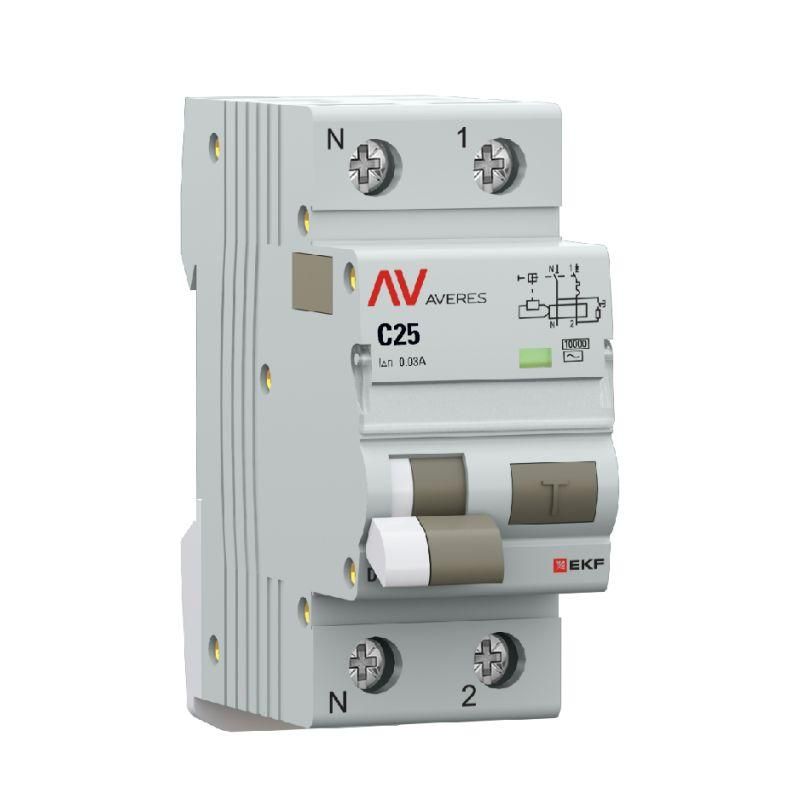

Дифференциальный автомат (УЗО) DVA-10 1P+N 25А (C) 30мА (AC) 10кА AVERES |rcbo10-1pn-25C-30-ac-av| EKF

Автоматический выключатель дифференциального тока DVA-10 от EKF - устройство для защиты человека и оборудования от утечек тока, перегрузок и коротких замыканий в однофазных сетях 230 В. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

DVA-10 сочетает функции УЗО и автоматического выключателя. Он отключает питание при утечке тока более 30 мА - это защищает людей от удара током при прикосновении к металлическим частям оборудования. Также устройство срабатывает при перегрузке или коротком замыкании, предотвращая перегрев проводов и возможные пожары.

Применяется в бытовых и коммерческих электросетях: квартиры, дома, офисы, мастерские, производственные линии. Особенно актуален для групп розеток, ванных комнат, кухонь, мест с высокой влажностью и наличием металлических корпусов.

Технические характеристики

• Номинальный ток: 25 А - выдерживает нагрузку до 5,75 кВт при 230 В
• Дифференциальный ток: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Тип тока утечки: AC - реагирует на синусоидальные переменные утечки (стандарт для бытовой техники)
• Напряжение: 230 В, частота 50 Гц - совместим с российскими сетями
• Количество полюсов: 1P+N - отключает фазу и ноль одновременно
• Отключающая способность: 10 кА - выдерживает большие токи КЗ
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, светильники)
• Степень защиты IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Сечение провода: 0–16 мм2 - позволяет подключить медные и алюминиевые жилы
• Ширина: 2 модуля - занимает место в щите аналогично двум обычным автоматам
• Глубина монтажа: 50 мм - учтите при выборе глубины щита
• Рабочая температура: –40…+50 C - работает в холодных и жарких помещениях
• Напряжение изоляции: 500 В, импульсное напряжение: 6 кВ - обеспечивает надёжную изоляцию при скачках напряжения

Совместимость и монтаж

DVA-10 монтируется на DIN-рейку шириной 35 мм. Устройство имеет два модуля - освободите соответствующее место в щите. Подключение проводов возможно как сверху, так и снизу - удобно при сложной маршрутизации кабелей. Винты затягиваются моментом 3 Нм - используйте отвертку с ограничителем, чтобы не повредить контакт.

Подключаются как медные, так и алюминиевые провода. Для алюминия рекомендуется использовать специальные наконечники (FORK) и контролировать плотность соединения. Нейтральный проводник обязательно подключается - отключение происходит только при разрыве обоих проводов.

Безопасность и стандарты

DVA-10 соответствует требованиям ГОСТ IEC 61009-1 и международному стандарту IEC 61009. Применяет технологию дифференциальной защиты, проверенную в условиях Европы и России. Индикаторное окно показывает реальное состояние контактов: красный цвет - сработало, белый - включен. Это исключает путаницу при диагностике.

Особенности конструкции

• Двойная рукоятка - позволяет определить причину отключения: перегрузка/КЗ (рукоятка в середине) или утечка тока (рукоятка в нижнем положении)
• Маркировочное окно с защитной крышкой - можно наклеить этикетку с номером группы, крышка предохраняет её от механических повреждений
• Подключение шин PIN и FORK - гибкая система для быстрого подключения к сборным шинам
• Возможность дополнительной комплектации - можно установить блоки управления, сигнализации или расцепители

Преимущества

• Объединяет УЗО и автомат в одном корпусе - экономит место в щите
• Высокая точность срабатывания при 30 мА - минимизирует риск поражения током
• Устойчивость к пусковым токам благодаря характеристике C - не ложно срабатывает при запуске двигателей
• Поддержка алюминиевых проводов - снижает стоимость монтажа в старых системах
• Визуальная диагностика - легко определить причину отключения без тестера

Ограничения применения

• Не предназначен для постоянного воздействия влаги - установлен только во внутренних щитах с классом защиты выше IP44
• Не реагирует на постоянные утечки тока (DC) - не подходит для систем с солнечными панелями или преобразователями
• Не используется в трёхфазных сетях - требуется три устройства для 380 В системы
• Не рассчитан на работу при температуре ниже –40 C длительно - в холодных регионах нужна дополнительная теплоизоляция щита

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании бритвы или фена
• Линия питания стиральной машины - отключает питание при пробое изоляции нагревателя
• Электрощит в гараже - защищает от утечек через повреждённые кабели на инструменты
• Цепь освещения с люминесцентными лампами - не ложно срабатывает при пусковых токах

Практические советы

• Перед первым включением нажмите кнопку «T» - проверьте работоспособность устройства
• Проверяйте состояние индикатора каждые 3 месяца - если он постоянно красный, ищите источник утечки
• При подключении алюминиевых проводов - используйте переходные наконечники и регулярно проверяйте затяжку
• Не устанавливайте DVA-10 рядом с мощными источниками помех - радиопередатчики или частотные преобразователи могут вызывать ложные срабатывания
• Для многоквартирных домов - лучше применять групповое УЗО на входе + отдельные на опасных контурах
