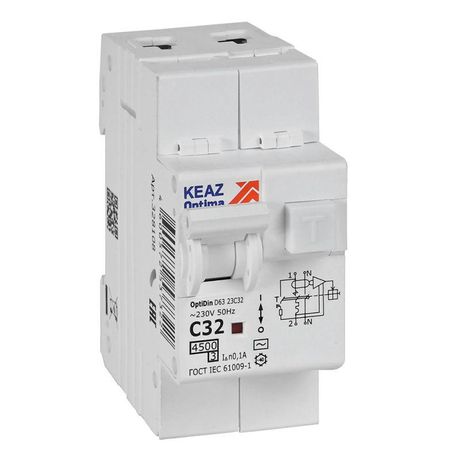

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 2П 32А 100мА AC 4,5кА OptiDin D63-23C32-AC-У3 - 328108 КЭАЗ

Автоматический выключатель дифференциального тока КЭАЗ D63-23C32-AC-У3 сочетает защиту от перегрузок, коротких замыканий и утечек тока - обеспечивая безопасность людей и оборудования в жилых и коммерческих сетях. Этот двухполюсный дифавтомат рассчитан на работу в стандартной сети 230 В, 50 Гц и подходит для установки на DIN-рейку.

Назначение и область применения

D63-23C32-AC-У3 защищает от поражения электрическим током и предотвращает возгорание из-за утечек тока. Применяется в распределительных щитках квартир, частных домов, офисов, магазинов и других объектов с однофазным питанием. Подходит для защиты групп розеток, кухонного оборудования, ванных комнат и других зон повышенной опасности.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до 7,4 кВт при 230 В
• Дифференциальный ток срабатывания: 100 мА - реагирует на утечки, превышающие эту величину
• Тип утечки: AC - чувствителен к переменному току утечки (стандартный тип для бытовых сетей)
• Номинальная отключающая способность: 4,5 кА - способен отключить цепь при коротком замыкании с током до 4500 А
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами (например, двигатели, насосы, люминесцентные светильники)
• Количество полюсов: 2 - коммутируются фаза и ноль одновременно
• Номинальное напряжение: 230 В / 50 Гц - для однофазных сетей
• Ширина модуля: 2 М - занимает два стандартных модуля на DIN-рейке
• Сечение провода: 1–25 мм2 - совместим с большинством медных кабелей в бытовой проводке
• Рабочий диапазон температур: –40…+55 C - работает в холодных и жарких условиях
• Степень защиты IP20 - защищен от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижает тепловую нагрузку на проводку
• Имеет коммутируемый нейтральный проводник - ноль размыкается вместе с фазой, повышает безопасность

Совместимость и монтаж

D63-23C32-AC-У3 монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется так же, как и обычного автомата: зажимаются контакты на входе/выходе, провода фиксируются винтами. Обязательно соблюдать полярность: L и N должны соответствовать маркировке на корпусе. Для надежного соединения используйте провода сечением 1–25 мм2. Не допускается установка вне электрического щита - степень защиты IP20 не позволяет работать в открытой среде.

Безопасность и стандарты

Соответствует требованиям ГОСТ IEC 61009-1 и международному стандарту IEC 61009. Отключение происходит без задержки - при утечке более 100 мА устройство размыкает цепь менее чем за 0,3 секунды. Это гарантирует защиту от поражения током даже при кратковременных утечках. Номинальное импульсное напряжение 4 кВ обеспечивает устойчивость к скачкам напряжения, характерным для городских сетей.

Преимущества

• Объединяет функции УЗО и автомата в одном корпусе - экономит место в щите
• Коммутируемый ноль повышает уровень безопасности при обслуживании и авариях
• Характеристика C подходит для современной бытовой техники с электромоторами
• Производится КЭАЗ - проверенная российская компания с долгой историей в сфере аппаратуры защиты
• Класс токоограничения 3 снижает риск повреждения кабеля при КЗ

Ограничения применения

• Не подходит для сетей постоянного тока - работает только с переменным током (AC)
• Не защищает от постоянных утечек тока (тип DC); для таких задач нужны устройства типа A или B
• IP20 не допускает установку во влажных местах без корпуса - нельзя использовать в банях, на улице, в подвалах без герметичного щита
• Не рекомендован для защиты мощных промышленных двигателей выше 10 кВт - требуется более высокий класс защиты
• Не имеет индикации причины отключения - невозможно отличить, что вызвало срабатывание: утечка или перегрузка

Примеры использования

• Защита группы розеток в кухне - где используются микроволновки, блендеры, кофе-машины
• Щиток в ванной комнате - предотвращает удар током при пробое стиральной машины
• Распределительный щит в офисе - защищает компьютеры, принтеры, освещение
• Коттедж с системой отопления на насосах - защита от утечек через нагревательные элементы

Практические советы

• Выбирая D63-23C32-AC-У3, убедитесь, что ваша проводка рассчитана на 32 А - иначе возможен перегрев
• Проверьте посадочные размеры: ширина 2 модуля - места хватит в любом стандартном щите
• Подключайте провода плотно - слабый контакт вызывает нагрев и ложные срабатывания
• Тестируйте кнопку “Т” ежемесячно - это проверяет исправность дифференциального механизма
• Если в помещении есть оборудование с постоянными утечками (например, старые нагреватели), рассмотрите вариант с дифавтоматом типа A вместо AC
• Не заменяйте этот автомат на более слабый - 100 мА - минимальный порог для защиты жизни, ниже - запрещено нормами
