Выключатель автоматический дифференциального тока АД12 2п 32А C 100мА тип AC (4 мод) | MAD15-2-032-C-100 GENERICA IEK

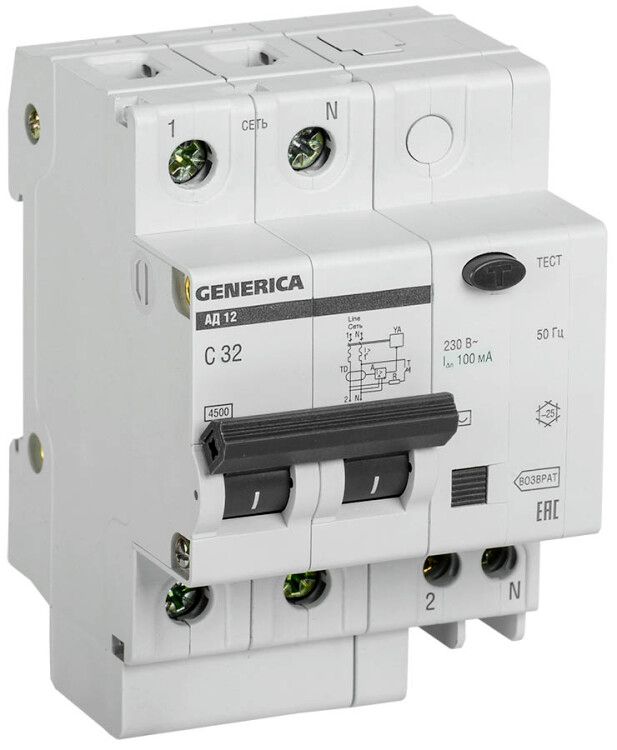

Автоматический дифференциальный выключатель АД12 от GENERICA и IEK - двухполюсное устройство на 32 А и 100 мА, предназначенное для защиты человека от поражения электрическим током, а также для предотвращения перегрузок и коротких замыканий в однофазных сетях 230 В. Монтируется на DIN-рейку, подходит для бытовых и промышленных установок.

Назначение и область применения

АД12 защищает людей от удара током при случайном контакте с оголёнными проводами или повреждённой изоляцией. Уставка 100 мА обеспечивает безопасную реакцию на утечку тока - достаточно для защиты человека, но не слишком чувствительна для обычного оборудования. Также устройство отключает цепь при перегрузках и коротких замыканиях, выполняя функции автомата и УЗО в одном корпусе.

Подходит для установки в распределительных щитах жилых домов, офисов, мастерских, на участках с повышенной влажностью (ванная, кухня, гараж), где есть розетки, водонагреватели, стиральные машины и другая бытовая техника.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может пропускать без отключения
• Дифференциальный ток срабатывания: 100 мА - порог утечки, при котором происходит отключение
• Количество полюсов: 2 - коммутируются фаза и ноль одновременно
• Тип утечки: AC - реагирует только на синусоидальную переменную утечку (не на импульсную или постоянную)
• Характеристика срабатывания: C - подходит для нагрузок с высокими пусковыми токами (электродвигатели, насосы, компрессоры)
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который устройство может безопасно прервать
• Частота: 50 Гц - предназначено для сети стандарта РФ/Европы
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли - устанавливается внутри закрытого щита
• Модульная ширина: 3,4 модуля - занимает место в щите шириной около 54 мм
• Глубина монтажа: 75 мм - требует достаточного пространства за DIN-рейкой
• С коммутируемым нейтральным проводником: да - ноль тоже отключается при срабатывании, что повышает безопасность
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ до минимального уровня
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

АД12 монтируется на стандартную DIN-рейку типа TS35. Для установки требуется минимум 3,4 модуля свободного места в щите. Глубина устройства - 75 мм, поэтому важно проверить, чтобы за рейкой хватило места для проводов и других элементов. Подключение: входные провода сверху, выходные - снизу. Нейтральный проводник обязательно подключается через контакт устройства - он коммутируется, как и фаза.

Не допускается установка вне закрытого щита - IP20 не защищает от влаги и пыли. Для внешней установки нужны другие модели с IP65+.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Применяется в системах TN-S и TN-C-S. Отключение при утечке происходит менее чем за 0,3 секунды - это гарантирует защиту жизни при касании токоведущих частей.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и упрощает проектирование
• Коммутация нулевого провода - исключает риск остаточного напряжения после отключения
• Характеристика C - надёжно работает с двигателями и другими индуктивными нагрузками
• Класс токоограничения 3 - снижает тепловые и механические воздействия при КЗ, продлевает срок службы соседних устройств
• Изготовлено в рамках серий АД12 от GENERICA и IEK - известные производители с проверенной надёжностью

Ограничения применения

• Не подходит для цепей с постоянным током или импульсными утечками - реагирует только на синусоидальную переменную утечку (тип AC)
• Не защищает от перенапряжений, скачков напряжения или молний - нужна дополнительная защита (розеточные SPD)
• IP20 - нельзя использовать во влажных местах без герметичного щита
• Не рекомендован для питания мощных трёхфазных двигателей - только для однофазных цепей
• Не следует применять в цепях с высоким уровнем помех (например, частотные преобразователи) - возможны ложные срабатывания

Примеры использования

• Защита розеточной группы в ванной комнате - предотвращает удар током при использовании бритвы или фена
• Линия питания стиральной машинки или водонагревателя - особенно актуально при старой проводке
• Электрощит в гараже - защита инструментов (дрель, болгарка) от пробоя изоляции
• Рабочая зона на производстве - питание маломощных станков с асинхронными двигателями

Практические советы

• Перед установкой проверьте посадочный диаметр проводов - они должны подходить под зажимы (обычно до 25 мм2)
• После монтажа всегда нажимайте кнопку «Тест» - она имитирует утечку и проверяет работоспособность
• Не соединяйте несколько АД12 последовательно - это может вызвать ложные срабатывания
• Если устройство часто отключается - проверьте изоляцию проводки, наличие повреждённых приборов или неправильное подключение нуля
• Для помещений с высокой влажностью выбирайте аналоги с IP65, а не этот модель - АД12 рассчитан только на внутреннюю установку
