Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 2П 32А 100мА А АВДТ32-23C32-AC-УХЛ4 - 318366 КЭАЗ

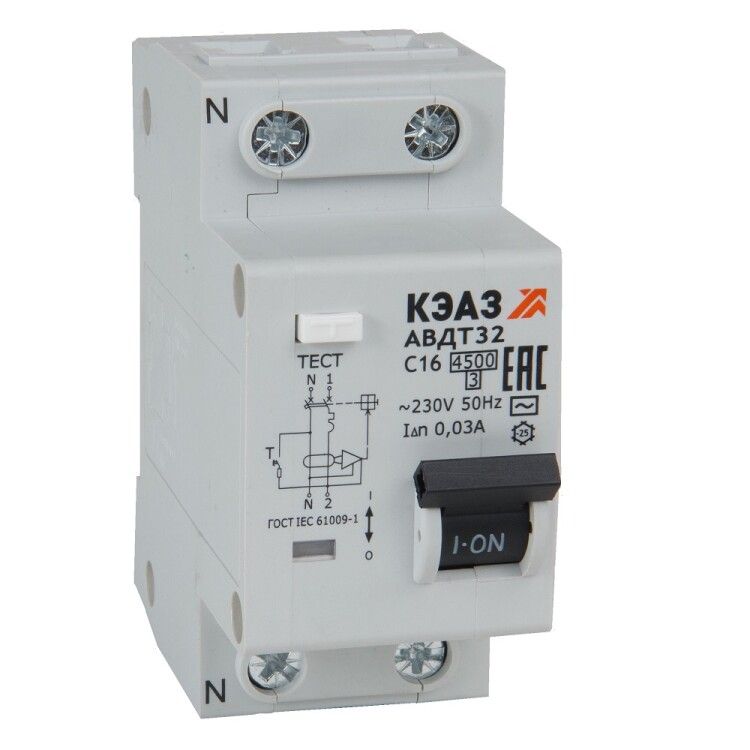

Автоматический выключатель дифференциального тока АВДТ 2P C 32А 100мА тип AC 4.5кА АВДТ32-23C32-AC-УХЛ4 от КЭАЗ предназначен для защиты человека от поражения электрическим током, предотвращения пожаров из-за утечек тока и обеспечения отключения при перегрузках и коротких замыканиях. Устройство совмещает функции дифференциальной защиты и автоматического выключателя в одном корпусе, что делает его компактным решением для бытовых и промышленных сетей.

Назначение и область применения

АВДТ32-23C32-AC-УХЛ4 используется в однофазных электрических цепях переменного тока с напряжением 230 В и частотой 50 Гц. Он защищает людей от удара током при повреждении изоляции оборудования или случайном прикосновении к токоведущим частям. Также устройство предотвращает возгорания, вызванные утечками тока на землю, и обеспечивает отключение при перегрузке или коротком замыкании. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и производственных участков с глухозаземлённой нейтралью.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может коммутировать без перегрева.
• Дифференциальный ток срабатывания: 100 мА - чувствительность к утечкам; при превышении этого значения происходит отключение.
• Количество полюсов: 2 - защищает фазу и ноль одновременно, нейтральный проводник коммутируется.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичен для бытовой техники и освещения).
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные лампы).
• Номинальное напряжение: 230 В - рассчитан на работу в сети 220–240 В.
• Частота: 50 Гц - оптимизирован для стандартной российской сети.
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловую нагрузку на провода.
• Характеристика отключения: Без задержки - срабатывает немедленно при превышении дифференциального тока (не имеет выдержки времени).
• Степень защиты IP20 - защищён от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли.
• Модульная ширина: 2 М - занимает два модуля в DIN-рейке (стандарт 17,5 мм каждый).
• С коммутируемым нейтральным проводником - при отключении размыкаются и фаза, и ноль, исключая потенциал на оборудовании.

Совместимость и монтаж

АВДТ32-23C32-AC-УХЛ4 устанавливается на DIN-рейку шириной 35 мм в распределительном щите. Для монтажа требуется свободное место минимум 2 модуля. Обязательно соблюдайте полярность: входные клеммы помечены L и N, выходные - соответственно. Нейтральный проводник обязательно подключается через этот аппарат - он не пропускает его мимо. Подключение выполняйте при отключенном питании. После установки проверьте работоспособность кнопкой «Т» (тест). Не используйте с системами TN-C - требует наличия отдельного PE-проводника (TN-S или TT).

Безопасность и стандарты

АВДТ соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Применяется в соответствии с ПУЭ для защиты групповых цепей, где есть риск поражения током. Класс токоограничения 3 обеспечивает повышенную безопасность при аварийных режимах. Устройство сертифицировано для работы в условиях класса исполнения УХЛ4 - допускается эксплуатация при температуре от −40 C до +40 C и относительной влажности до 90 % при 25 C.

Преимущества

• Объединяет две функции - защиту от утечек и от перегрузок/КЗ - экономит место в щите.
• Коммутируемый ноль повышает безопасность: после отключения на оборудовании нет напряжения даже на нулевой жиле.
• Высокая отключающая способность (4,5 кА) гарантирует надёжность в сетях с возможностью больших токов КЗ.
• Изготовлен на базе бюджетной серии КЭАЗ - доступная цена при сохранении основных функциональных параметров.

Ограничения применения

• Не применяется в сетях с системой TN-C - требует отдельного защитного проводника (PE).
• Реагирует только на переменный ток утечки (AC); не сработает на постоянный ток утечки (например, от импульсных БП).
• IP20 - нельзя использовать во влажных помещениях без дополнительной защиты (коробки, боксы).
• Не рекомендован для цепей с очень высокими пусковыми токами (например, мощные насосы, компрессоры) - лучше выбрать характеристику D.
• Не предназначен для многократного ручного включения/выключения - не является рубильником.

Примеры использования

• Защита группы розеток в ванной комнате или кухне.
• Щитовая защита для стиральных машин, бойлеров, духовых шкафов.
• Групповое отключение в гараже или workshop’е с использованием электроинструментов.
• Цепи освещения в подвале или на лестничной клетке, где есть риск контакта с металлическими элементами.

Практические советы

• Выбирая АВДТ32-23C32-AC-УХЛ4, убедитесь, что ваша система заземления - TN-S или TT. В TN-C он не работает.
• Проверяйте тестовой кнопкой «Т» ежемесячно - это обязательное условие безопасности.
• Если в цепи много электроники (LED-светильники, зарядки), возможны ложные срабатывания - рассмотрите вариант с дифавтоматом типа B.
• Не устанавливайте более одного АВДТ на одну фазу - это создаёт сложности с координацией срабатывания.
• При замене старого автомата - сверьте сечение проводов: для 32 А требуется медный провод не менее 4 мм2.
