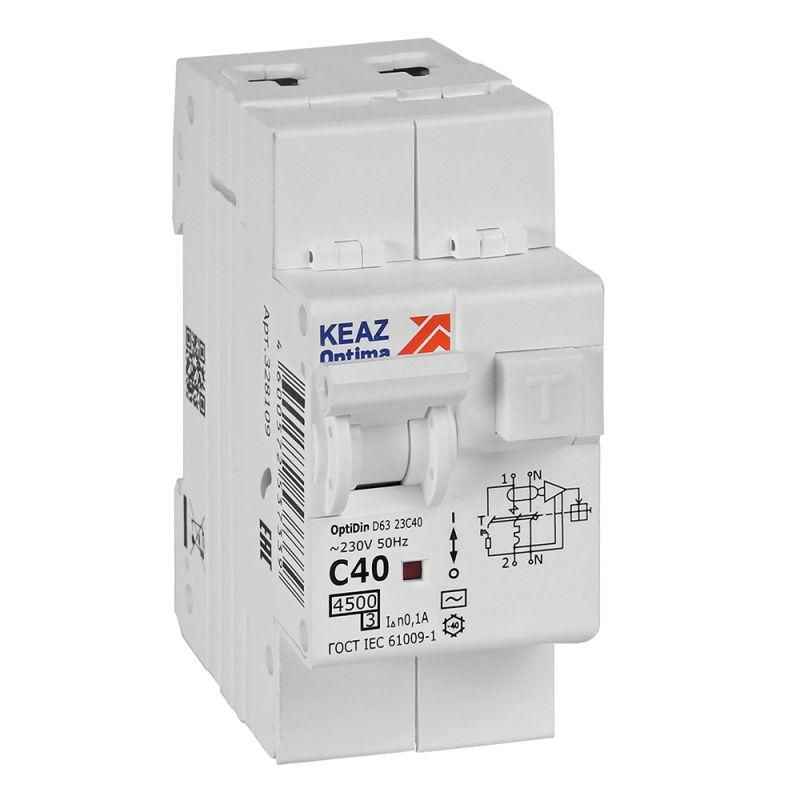

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 2П 40А 100мА AC 4,5кА OptiDin D63-23C40-AC-У3 - 328109 КЭАЗ

Автоматический выключатель дифференциального тока КЭАЗ D63-23C40-AC-У3 сочетает защиту от перегрузок, коротких замыканий и утечек тока в одном устройстве. Он предназначен для обеспечения безопасности людей и оборудования в жилых и коммерческих сетях переменного тока 230 В. Этот дифференциальный автомат применяется там, где важна надежная защита от поражения электрическим током и возгорания из-за утечек.

Назначение и область применения

КЭАЗ D63-23C40-AC-У3 защищает электросеть от двух основных опасностей: поражения человека током через утечку и повреждения проводки из-за перегрузки или короткого замыкания. Устройство используется в однофазных цепях с напряжением 230 В - в квартирах, частных домах, офисах, магазинах и других объектах с обычной нагрузкой. Подходит для установки в распределительных щитках вместо двух отдельных аппаратов: автомата и УЗО.

Технические характеристики

• Номинальный ток: 40 А - выдерживает постоянную нагрузку до этого значения без отключения.
• Дифференциальный ток: 100 мА - чувствителен к утечкам выше этой величины, что соответствует требованиям для защиты от пожара; менее чувствителен, чем 30 мА, поэтому не подходит для мест с высокой вероятностью контакта человека с токоведущими частями (например, ванные комнаты).
• Тип утечки: AC - реагирует только на переменный ток утечки, не срабатывает на постоянный или импульсный (не подходит для современных устройств с выпрямителями, таких как ИБП или LED-драйверы).
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании с током до 4500 А.
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок: освещение, розетки, малые двигатели (например, насосы, вентиляторы); не рекомендован для мощных пусковых нагрузок типа компрессоров.
• Напряжение: 230 В переменного тока, 50 Гц - совместим с сетью РФ и стран СНГ.
• Ширина: 2 модуля (36 мм) - занимает мало места в щите.
• Сечение провода: 1–25 мм2 - позволяет подключать медные провода от тонких до достаточно толстых.
• Степень защиты IP20: защищен от прикосновений пальцев и крупных предметов, но не от пыли и влаги - устанавливается только внутри закрытых щитов.
• Рабочий диапазон температур: от –40 C до +55 C - работает даже в неотапливаемых помещениях, например, на балконе или в подвале.

Совместимость и монтаж

КЭАЗ D63-23C40-AC-У3 монтируется на DIN-рейку шириной 35 мм - стандарт для всех современных распределительных щитов. Устройство имеет два полюса и коммутирует фазу и ноль одновременно - это важно для правильной работы дифзащиты. Для подключения используйте провода сечением 1–25 мм2. Зажимы рассчитаны на один контакт на полюс - нельзя соединять несколько проводов в одну клемму. Монтаж выполняется после отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Изделие соответствует международным нормам IEC/EN 61009-1 для автоматических выключателей дифференциального тока. Произведено по технологии КЭАЗ, обеспечивающей долгую службу и отказоустойчивость. Наличие класса токоограничения 3 снижает энергию короткого замыкания, защищая проводку и оборудование. Сертифицирован для использования в условиях степени загрязнения 3 - допустимо применение в помещениях с повышенной запыленностью, кроме производственных зон с металлической пылью.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и упрощает проектирование.
• Компактная форма (2 модуля) позволяет использовать в плотных распределительных щитах.
• Надежная механическая конструкция от КЭАЗ - длительный срок службы даже при частых срабатываниях.
• Поддерживает коммутацию нулевого проводника - исключает риск сохранения потенциала на нуле при отключении.
• Работает при экстремальных температурах - подходит для холодных помещений и неотапливаемых участков.

Ограничения применения

• Не подходит для защиты ванных комнат, детских комнат и других мест с высокой вероятностью контакта человека с водой - требуется УЗО с дифтоком 10–30 мА.
• Тип AC не реагирует на постоянные или импульсные утечки - не годится для систем с преобразователями частоты, LED-освещением, компьютерами, зарядными устройствами.
• Характеристика C не предназначена для двигателей с большим пусковым током (например, насосы, компрессоры) - возможны ложные срабатывания.
• IP20 требует установки только во внутренних щитах - нельзя использовать на улице или в сырых местах без дополнительной защиты.

Примеры использования

• Защита группы розеток в гостиной или спальне.
• Щитовая защита для всей квартиры (при условии, что другие группы имеют более чувствительные УЗО).
• Защита освещения и бытовых приборов в офисном помещении.
• Щит на входе в коттедж, где есть отдельные УЗО 30 мА для ванных и кухонь.

Практические советы

• Выбирая этот дифференциальный автомат, убедитесь, что остальные группы в щите имеют УЗО с дифтоком 30 мА - так будет соблюдён принцип селективности.
• Проверьте тип нагрузки перед установкой: если в сети много электроники - лучше выбрать тип A или B, а не AC.
• При монтаже следите за качеством затяжки клемм - слабый контакт вызывает нагрев и выход из строя.
• Тестируйте устройство кнопкой «T» ежемесячно - это гарантирует работоспособность дифзащиты.
• Не используйте KЭAZ D63-23C40-AC-У3 в качестве единственной защиты в доме - он не заменяет УЗО 30 мА в зонах повышенной опасности.
