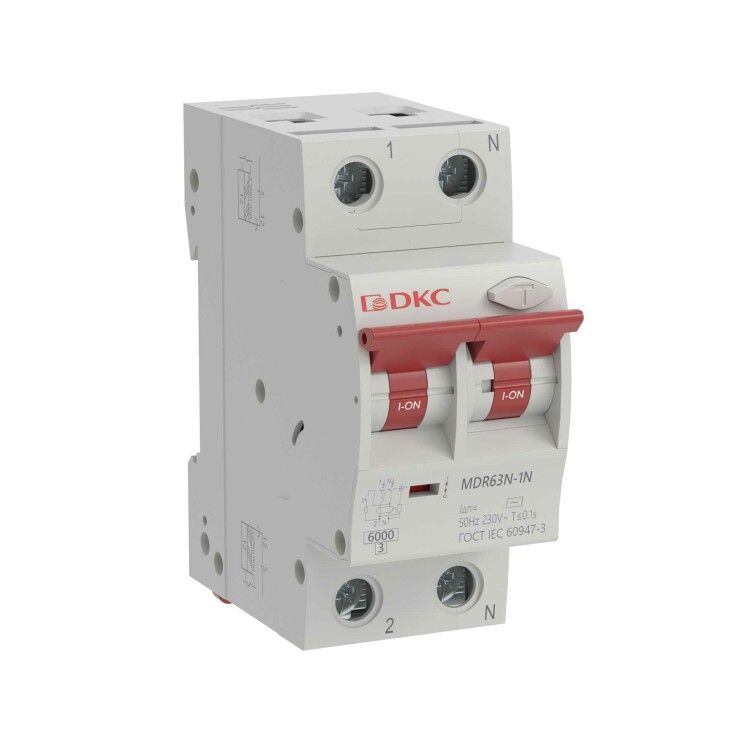

Выключатель автоматический дифференциального тока двухполюсный MDR63N, 10A, 30мА, тип A, C, 6кА, электронный, серии YON MAX - MDR63N-1N2C10-A ДКС

Автоматический выключатель дифференциального тока двухполюсный (1P+N) 10А 30мА тип A, C 6кА MDR63N от бренда YON (группа DKC) предназначен для защиты человека от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и общественных сетях 230 В. Этот аппарат сочетает функции обычного автомата и устройства УЗО в одном корпусе.

Назначение и область применения

Автоматический выключатель дифференциального тока MDR63N защищает электросеть от трёх основных опасностей: перегрузок, коротких замыканий и утечек тока. Он особенно важен там, где есть риск контакта человека с токоведущими частями - в ванных комнатах, на кухнях, в детских помещениях, на открытых площадках и в местах с повышенной влажностью. Подходит для установки в распределительных щитах жилых домов, квартир, офисов, школ, больниц и торговых центров.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может держать без отключения
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам; при превышении этого значения устройство отключится за доли секунды
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных приборов с импульсными источниками питания - зарядных устройств, LED-светильников, компьютеров)
• Характеристика срабатывания: C - подходит для нагрузок с высоким пусковым током, таких как двигатели, насосы, компрессоры
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А
• Количество полюсов: 2 (1P+N) - коммутируются фаза и ноль одновременно
• Количество модулей DIN: 2 - занимает два стандартных модуля на рейке
• Напряжение импульсной прочности (Uimp): 4 кВ - устойчивость к кратковременным скачкам напряжения, например, от грозовых разрядов
• Частота: 50 Гц - предназначено для сети с промышленной частотой России и Европы
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли
• Рабочий диапазон температур: от –25 C до +40 C - можно использовать в неотапливаемых помещениях, но не на улице

Совместимость и монтаж

MDR63N устанавливается на стандартную DIN-рейку шириной 35 мм. Коммутируемый нейтральный проводник позволяет отключать и ноль, что повышает безопасность при обслуживании. Для правильной работы требуется подключение фазы и ноля строго согласно маркировке на корпусе. Нельзя использовать этот выключатель вместо обычного автомата в однофазных цепях без нулевого провода - он требует наличия обоих проводников. Совместим с другими изделиями серии YON MAX и большинством стандартных щитов европейского стандарта.

Безопасность и стандарты

Автоматический выключатель дифференциального тока MDR63N соответствует требованиям международных стандартов IEC/EN 61009-1 и IEC/EN 60898-1. Его применение обеспечивает соответствие нормам ПУЭ и СП 31-110-2003 для защиты людей в жилых и общественных зданиях. Сертифицирован для использования в системах TN-S и TN-C-S.

Преимущества

• Интеграция УЗО и автомата в одном устройстве экономит место в щите и снижает число точек подключения
• Тип A обеспечивает надёжную защиту против утечек от современной электроники - важно для новых домов с Wi-Fi, USB-зарядками и светодиодным освещением
• Характеристика C позволяет использовать его на цепях с двигателем - например, для стиральных машин, насосов, вентиляторов
• Гарантия производителя - 5 лет, что говорит о долговечности материалов и сборки
• Яркая цветовая индикация положения рычага («вкл/выкл») упрощает диагностику состояния

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не работает в сетях с постоянным током - только для AC 50 Гц
• Не подходит для цепей с номиналом выше 10 А - нельзя использовать для мощных плит, духовых шкафов или кондиционеров
• Требует обязательного подключения нулевого провода - не применяется в старых системах без N-проводника
• Не заменяет главный входной автомат - должен использоваться как дополнительная защита на ответвлениях

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании фена или бритвы
• Подключение стиральной машины или посудомоечной машины - защищает от утечек через нагревательные элементы
• Линии питания светильников с LED-драйверами - тип A реагирует на пульсирующие утечки, которые игнорируют обычные УЗО типа AC
• Щиты в квартире - один MDR63N на группу розеток, второй - на кухню, третий - на ванну

Практические советы

• Проверяйте маркировку на корпусе перед подключением: L - фаза, N - ноль. Перепутать нельзя - работа УЗО будет некорректной
• После установки обязательно нажмите кнопку «Тест» - она проверяет работоспособность внутренней схемы
• Если вы выбираете между типом B и A - выбирайте A, если в доме много электроники. Тип B дороже и нужен только для специализированных объектов (например, с UPS или EV-зарядками)
• Не используйте MDR63N в качестве единственного защитного аппарата на весь дом - лучше делать групповое деление с несколькими УЗО
• При замене старого УЗО убедитесь, что новый тоже имеет 2 модуля и совпадает по току и типу - иначе придётся менять всю рамку в щите
