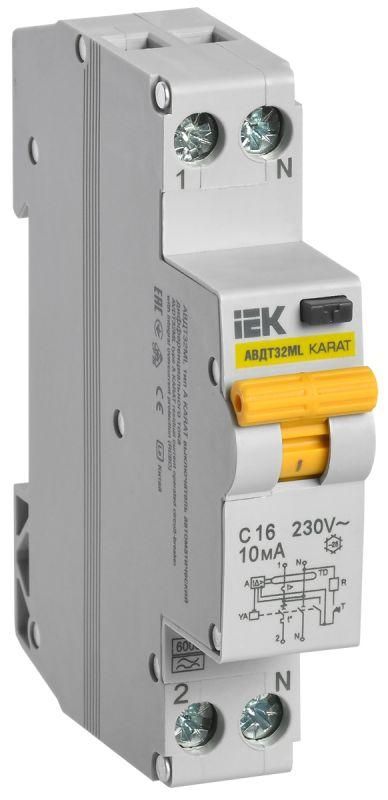

Выключатель автоматический дифференциального тока АВДТ32ML тип A С16 10мА KARAT | MVD12-1-016-C-010-A IEK

Автоматический выключатель дифференциального тока АВДТ32ML тип A С16 10мА от IEK предназначен для защиты людей от поражения электрическим током и предотвращения возгораний в бытовых и промышленных однофазных сетях. Этот прибор сочетает функции УЗО и автомата - защищает от утечек тока, перегрузок и коротких замыканий. Артикул mvd12-1-016-c-010-a соответствует серия KARAT.

Назначение и область применения

АВДТ32ML тип A С16 10мА используется в однофазных сетях 230 В, 50 Гц для обеспечения безопасности при работе с электроприборами. Он реагирует на дифференциальные токи утечки до 10 мА - этого достаточно, чтобы спасти жизнь человеку при случайном контакте с токоведущими частями. Также устройство защищает от перегрузок и коротких замыканий, что делает его универсальной заменой паре отдельных приборов: УЗО + автомат.

Подходит для установки в распределительных щитках жилых домов, квартир, офисов, мастерских, где используются устройства с возможностью утечки тока - стиральные машины, бойлеры, микроволновки, электроплиты, насосы, сварочные аппараты.

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток)
• Номинальный ток: 16 А
• Дифференциальный ток срабатывания: 10 мА
• Тип чувствительности: A - реагирует на переменный и импульсный постоянный ток утечки (например, от современных приборов с импульсными источниками питания)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при аварийном токе короткого замыкания до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (бытовые приборы, освещение, малые двигатели)
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• С коммутируемым нейтральным проводником: да - ноль размыкается при отключении, повышает безопасность
• Ширина: 1 модуль (18 мм) - компактный формат для плотной сборки в щите
• Степень защиты IP20 - защищен от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Частота: 50 Гц
• Срок службы: 15 лет (при соблюдении условий эксплуатации)

Совместимость и монтаж

АВДТ32ML тип A С16 10мА монтируется на DIN-рейку шириной 35 мм, как стандартные автоматы. Подключение выполняется через верхние и нижние зажимы: вход - сверху, выход - снизу. Нейтральный проводник обязательно подключается к клемме N, так как он коммутируется. Для правильной работы требуется надёжный контакт на всех клеммах - слабый затягиваемый болт может вызвать нагрев и отказ.

Устройство совместимо со всеми стандартными щитками, используемыми в России и странах СНГ. Может использоваться вместо старых УЗО+автоматических выключателей в реконструкциях.

Безопасность и стандарты

АВДТ32ML соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1, которые регламентируют работу устройств защитного отключения. Класс защиты типа A гарантирует срабатывание даже при наличии пульсирующего постоянного тока утечки - характерного для устройств с выпрямителями (например, зарядные устройства, LED-светильники, компьютеры).

Преимущества

• Объединяет два функционала - УЗО и автомат - в одном корпусе, экономя место в щите
• Работает с импульсным током утечки (тип A), что важно для современной техники
• Коммутируемый ноль снижает риск остаточного потенциала после отключения
• Компактный 1-модульный формат позволяет использовать меньше места в распределительном щите
• Высокая отключающая способность (6 кА) обеспечивает надёжную защиту в условиях нестабильной сети

Ограничения применения

• Не применяется в трёхфазных сетях - только для однофазных 230 В
• IP20 не допускает установку во влажных помещениях без корпуса - нельзя монтировать прямо в бане, на улице или в сыром подвале
• Не подходит для мощных двигателей с высоким пусковым током - для них нужна характеристика D
• Не реагирует на чистый постоянный ток утечки - для таких задач нужны тип B

Примеры использования

• Защита розеток в ванной комнате - подключение стиральной машинки или бойлера
• Щиток на этаже многоквартирного дома - защита всей группы розеток
• Мастерская или гараж - питание электродрели, точечной сварки, светильника
• Офис - защита сервера, принтера, систем видеонаблюдения с импульсными БП

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки - не превышайте 16 А на одну группу
• При подключении следите, чтобы нулевой провод не был задействован в других цепях - это вызывает ложные срабатывания
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - она моделирует утечку тока
• Если устройство часто отключается - проверьте изоляцию подключённых приборов, особенно старую технику
• При замене старого УЗО убедитесь, что новый имеет ту же чувствительность (10 мА) и тип A - иначе защита будет недостаточной
