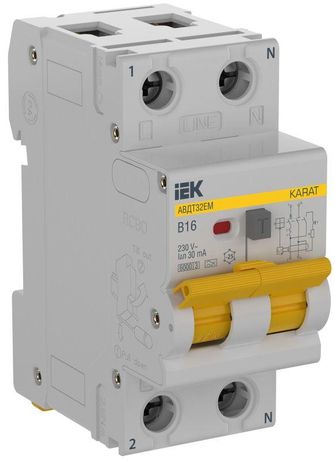

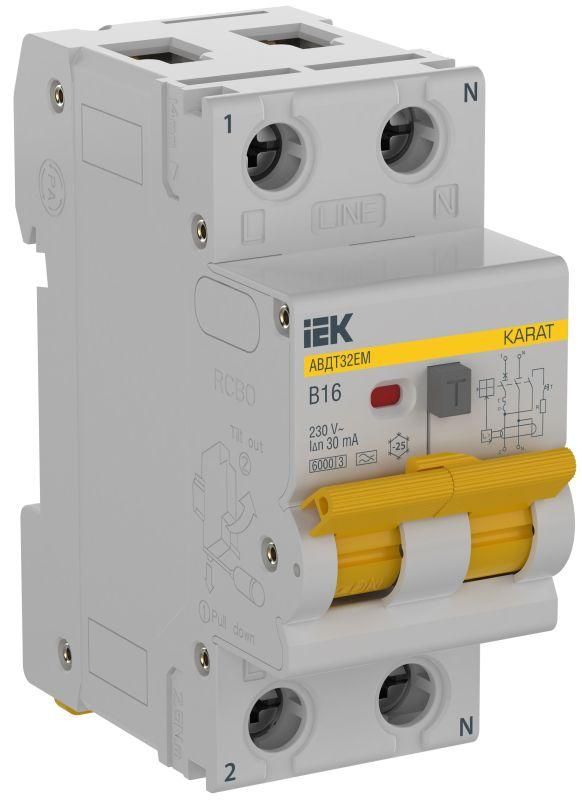

Выключатель автоматический дифференциального тока АВДТ32EM B16 30мА тип A KARAT | KA-VD14-1-016-B-030-A IEK

Автоматический выключатель дифференциального тока IEK (ИЭК) АВДТ32EM - устройство для защиты людей от поражения электрическим током и линий от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых зданий, работает без зависимости от напряжения сети благодаря механической конструкции.

Назначение и область применения

АВДТ32EM предназначен для защиты отходящих групповых линий в однофазных сетях переменного тока 230 В. Обеспечивает одновременную защиту от:

• токов утечки (поражение человека электричеством)
• перегрузок (долговременный превышение тока)
• коротких замыканий (резкий скачок тока)

Устройство применяется в частных домах, квартирах, офисах и других объектах с однофазным питанием. Особенно актуально там, где есть повышенная опасность поражения током - ванные комнаты, кухни, детские помещения, наружные розетки.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выдерживает выключатель без срабатывания
• Дифференциальный ток: 30 мА - чувствительность к утечкам; сработает при утечке свыше 30 миллиампер - безопасный порог для защиты жизни человека
• Тип тока утечки: A - реагирует на переменный ток утечки и импульсный постоянный (например, от бытовой техники с выпрямителями: стиральные машины, компьютеры, зарядные устройства)
• Характеристика срабатывания: B - срабатывает при перегрузках от 3–5 крат номинала, подходит для освещения и бытовой техники с невысокими пусковыми токами
• Номинальное напряжение: 230 В - рассчитан на стандартную сеть в России и странах СНГ
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при крупном КЗ
• Число полюсов: 2 - защищает фазу и ноль одновременно
• Наличие нейтрального проводника: да - требует подключения нулевого провода
• Максимальное сечение провода: 25 мм2 - позволяет подключать медные провода до этого сечения
• Модульная ширина: 2 модуля - занимает 36 мм места на DIN-рейке
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли
• Температура эксплуатации: от –25 C до +45 C - можно использовать в неотапливаемых помещениях, в том числе в подъездах и на балконах
• Механическая износостойкость: 20 000 циклов - срок службы переключений
• Коммутационная износостойкость: 10 000 циклов - количество срабатываний при аварийных ситуациях

Совместимость и монтаж

АВДТ32EM монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется так же, как и обычному автоматическому выключателю. Для работы требуется подключение двух проводов: фазы и ноля. Нейтральный проводник обязательно проходит через устройство - без него защита не будет работать.

Подключаются провода сечением до 25 мм2. Не допускается использование алюминиевых проводов меньшего сечения - они не обеспечивают надёжный контакт. Монтаж рекомендуется выполнять после отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

АВДТ32EM соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Отличается от электронных аналогов тем, что не содержит микросхем - работает исключительно на основе электромагнитной катушки и механического механизма. Это делает его отказоустойчивым при обрыве нуля, просадках напряжения и перебоях в энергосистеме.

Преимущества

• Не зависит от напряжения сети - работает даже при обрыве нуля
• Защита типа A - совместим с современной бытовой техникой (LED-освещение, инверторы, зарядки)
• Механическая надёжность - высокая долговечность при частых срабатываниях
• Фиксированная защита 30 мА - оптимальный уровень безопасности для жилых помещений
• Простота диагностики - при срабатывании рычаг явно выключен, легко заметить причину

Ограничения применения

• Не предназначена для трёхфазных сетей - только для однофазных 230 В
• IP20 - нельзя устанавливать во влажных местах без дополнительной защиты (например, в открытых щитах на улице)
• Не подходит для мощных двигателей или оборудования с высокими пусковыми токами - для них нужна характеристика C или D
• Требует обязательного подключения нулевого провода - без него функция дифзащиты не активируется

Примеры использования

• Щитовая в квартире - защита группы розеток на кухне и в ванной
• Распределительный щит дома - отдельный АВДТ32EM на освещение и розетки
• Щит на балконе - защита розетки для электроинструментов
• Общедомовой щит - защита одной из квартир в многоэтажке

Практические советы

• Перед установкой проверьте, чтобы ноль был правильно подведён - если он не проходит через АВДТ32EM, защита не сработает
• Проверяйте работу кнопки “Т” ежемесячно - она имитирует утечку и тестирует исправность устройства
• Не используйте этот выключатель вместо обычного автомата на входе - он не защищает всю систему, только отходящую линию
• При замене старого устройства убедитесь, что новый имеет ту же ширину (2 модуля) и подходящий номинальный ток (16 А)
• Если в доме много электроники - АВДТ32EM с типом A предпочтителен перед типом AC
