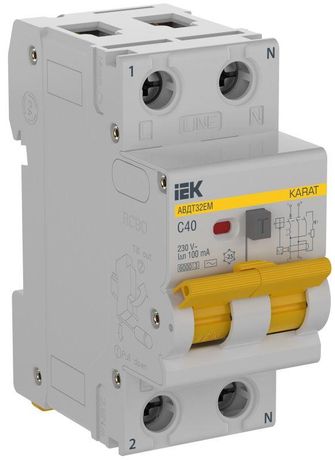

Выключатель автоматический дифференциального тока АВДТ32EM C40 100мА тип AC KARAT | KA-VD14-1-040-C-100-AC IEK

Автоматический выключатель дифференциального тока АВДТ32EM 1P C40 100мА тип AC/S от бренда IEK (ИЭК) предназначен для защиты людей от поражения электрическим током и предотвращения возгораний в бытовых электросетях. Этот аппарат сочетает функции УЗО и автоматического выключателя, работает без зависимости от напряжения сети благодаря механической конструкции, что делает его надёжным даже при обрыве нулевого провода.

Назначение и область применения

АВДТ32EM 1P C40 100мА тип AC/S используется в однофазных сетях переменного тока 230 В. Применяется для защиты отходящих групповых линий в жилых домах, квартирах, офисах и других объектах с малой и средней нагрузкой. Защищает от:

• поражения электрическим током при утечках через тело человека;
• возгораний из-за утечек тока на землю;
• коротких замыканий и перегрузок за счёт встроенной тепломагнитной защиты.

Подходит для установки в распределительных щитах квартир, подъездов, дач, гаражей и аналогичных помещений.

Технические характеристики

• Номинальный ток: 40 А - выдерживает постоянную нагрузку до этого значения без срабатывания.
• Дифференциальный ток: 100 мА - чувствителен к утечкам свыше 100 миллиампер, что соответствует уровню защиты от возгораний, а не от поражения человека (для защиты людей рекомендованы 30 мА).
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не срабатывает на импульсные или постоянные утечки.
• Характеристика срабатывания: C - оптимальна для бытовых нагрузок с высокими пусковыми токами (например, двигатели, насосы, люминесцентные светильники).
• Номинальное напряжение: 230 В - рассчитан на стандартную сеть 220–240 В.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при КЗ с током до 6000 А.
• Количество полюсов: 2 - коммутирует фазу и ноль одновременно, обеспечивая полное отключение цепи.
• Модульная ширина: 2 модуля - занимает 18 мм в ширину на DIN-рейке.
• Максимальное сечение провода: 25 мм2 - позволяет подключать медные провода до этого сечения.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита.
• Температурный диапазон: от –25 C до +45 C - допустимый интервал для работы в помещениях с нормальным микроклиматом.
• Механическая износостойкость: 20 000 циклов - срок службы при частом включении/выключении.
• Коммутационная износостойкость: 10 000 циклов - количество срабатываний при аварийных токах.

Совместимость и монтаж

АВДТ32EM 1P C40 100мА тип AC/S монтируется на стандартную DIN-рейку типа TS35. Подключение выполняется снизу или сверху - входные и выходные клеммы расположены с двух сторон. Для правильной сборки:

• Фазный провод подключается к клемме L, нулевой - к N.
• Не допускается соединение нулей после устройства - каждый контур должен иметь собственный ноль.
• Рекомендуется использовать провода с сечением 1,5–2,5 мм2 для освещения и розеточных групп, до 25 мм2 - для вводных линий.
• Устройство совместимо с другими элементами серии KARAT от IEK - легко формируется единый щит.

Безопасность и стандарты

АВДТ32EM 1P C40 100мА тип AC/S соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Отличается от обычных УЗО тем, что не содержит электронных плат - срабатывает исключительно за счёт механической реакции на ток утечки. Это гарантирует работу даже при отсутствии напряжения в сети (например, при обрыве нуля), что повышает уровень безопасности.

Преимущества

• Механическая конструкция - не зависит от качества питания, не выходит из строя при скачках напряжения.
• Объединяет функции автомата и УЗО - экономит место в щите и снижает число точек отказа.
• Высокая коммутационная износостойкость - долгий срок службы при частых срабатываниях.
• Чётко выраженная кнопка тестирования - позволяет проверять работоспособность без специнструментов.
• Совместимость с сериями KARAT - удобно для стандартизированного монтажа.

Ограничения применения

• Не подходит для защиты от постоянных утечек тока (DC) - например, от устройств с выпрямителями (LED-драйверы, зарядки, ИБП).
• Дифференциальный ток 100 мА недостаточен для защиты жизни человека - применяется только для противопожарной защиты, а не для личной безопасности.
• IP20 не допускает установку во влажных местах (ванная, баня, улица) - требуется герметичный корпус или внешняя защита.
• Не имеет индикации причины срабатывания - нельзя отличить, было ли это от перегрузки, КЗ или утечки.

Примеры использования

• Защита группы розеток в кухне или ванной комнате (при наличии отдельного УЗО 30 мА на человека).
• Щитовая защита всего этажа в многоквартирном доме - предотвращает возгорание при старой проводке.
• Групповой автомат для оборудования с высокими пусковыми токами: насосы, холодильники, кондиционеры.
• Дачный дом с нестабильной сетью - надёжная работа при обрывах нуля.

Практические советы

• Для защиты людей используйте параллельно УЗО 30 мА - АВДТ32EM 1P C40 100мА тип AC/S не заменяет его.
• Проверяйте работу кнопкой “T” хотя бы раз в месяц - это обязательная процедура для всех УЗО.
• При проектировании щита учтите, что устройство занимает 2 модуля - планируйте место для будущего расширения.
• Не подключайте несколько потребителей к одной линии, если суммарный ток превышает 40 А - возможны ложные срабатывания.
• Выбирайте этот аппарат, когда важна надёжность при плохих условиях сети - он не боится перепадов напряжения и обрывов ноля.
