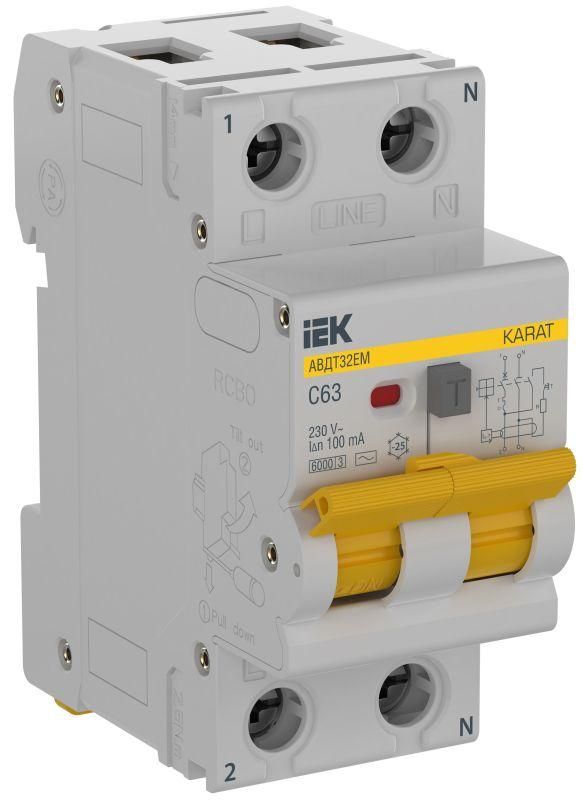

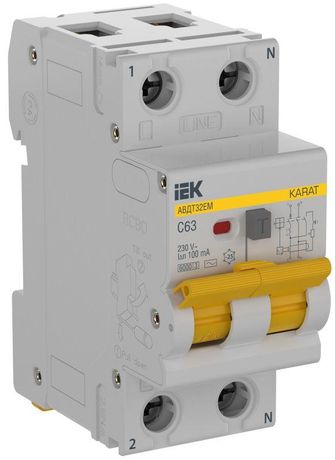

Выключатель автоматический дифференциального тока АВДТ32EM C63 100мА тип AC KARAT | KA-VD14-1-063-C-100-AC IEK

Автоматический выключатель дифференциального тока АВДТ32EM 1P C63 100мА тип AC/S от IEK (ИЭК) обеспечивает защиту людей от поражения электрическим током и защищает электропроводку от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых зданий, работает без зависимости от напряжения сети благодаря механической конструкции.

Назначение и область применения

АВДТ32EM 1P C63 100мА тип AC/S предназначен для защиты отходящих групповых линий в однофазных сетях переменного тока 230 В. Он сочетает функции автоматического выключателя и устройства защитного отключения (УЗО): предотвращает возгорание из-за перегрузки или КЗ и защищает человека от удара током при утечке более 100 мА. Применяется в частных домах, квартирах, офисах и других объектах с однофазным питанием. Особенно эффективен там, где возможны нарушения в работе нейтрального провода - например, при старой проводке или авариях на ЛЭП.

Технические характеристики

• Номинальный ток: 63 А - позволяет подключать нагрузку до 14 кВт (при 230 В)
• Номинальный ток утечки: 100 мА - чувствительность к утечкам, достаточная для защиты от поражения током, но не слишком чувствительная для бытовых условий
• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки (стандартно для бытовых устройств)
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами, таких как двигатели, насосы, светильники с ЭПРА
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В
• Отключающая способность: 6 кА - способен безопасно отключить цепь при максимальном токе КЗ до 6000 А
• Количество полюсов: 1 - коммутирует только фазный провод, нейтраль проходит через него без размыкания
• Модульная ширина: 2 модуля - занимает 36 мм в DIN-рейке
• Наличие нейтрального проводника: Да - нейтральный провод проходит через устройство, но не размыкается
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдыми предметами, не предназначено для открытой установки вне щита

Совместимость и монтаж

АВДТ32EM 1P C63 100мА тип AC/S монтируется на DIN-рейку шириной 35 мм в распределительном щите. Для подключения используются клеммы сверху и снизу - вход фазы и нейтрали с одной стороны, выход - с другой. Нейтральный проводник обязательно должен быть подключен, даже если он не размыкается: устройство использует его для контроля баланса токов. Установка допускается только внутри закрытых щитов с степенью защиты не ниже IP54. Максимальное сечение проводов - 25 мм2 (по стандарту IEK для этой серии).

Безопасность и стандарты

АВДТ32EM соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1, что гарантирует соответствие европейским нормам безопасности для устройств типа AC. Отсутствие электронных компонентов делает его работоспособным даже при обрыве нулевого провода - важное преимущество перед электронными УЗО. Устройство не требует внешнего питания и не выйдет из строя при проседании напряжения.

Преимущества

• Механическая конструкция - надёжность при скачках напряжения и обрывах нуля
• Сочетание функций автомата и УЗО - экономия места в щите
• Работает без батареек и электроники - меньше точек отказа
• Подходит для мощных бытовых потребителей: стиральных машин, тепловых завес, насосов
• Серия KARAT от IEK - проверенная в России и странах СНГ, массовое применение

Ограничения применения

• Не подходит для сетей постоянного тока - только переменный ток 50/60 Гц
• Чувствителен только к синусоидальным утечкам (тип AC); не реагирует на импульсные или постоянные утечки - для них нужны типы A или B
• Не защищает от двойной утечки (например, человек одновременно касается двух фаз)
• IP20 - нельзя использовать во влажных помещениях без корпуса или в открытом виде
• 1-полюсная конструкция - не разрывает ноль; при необходимости полного отключения требуется отдельный рубильник

Примеры использования

• Защита группы розеток в ванной комнате
• Щитовая защита для стиральной машины, бойлера или теплового насоса
• Общая защита освещения и розеток на этаже в многоквартирном доме
• Дополнительная защита для оборудования с высокими пусковыми токами - компрессоров, насосов, кондиционеров

Практические советы

• Перед установкой проверьте, чтобы нейтральный провод был целый и правильно подключён - устройство не будет работать без него
• При использовании в старых домах с нестабильной проводкой этот АВДТ32EM предпочтительнее электронных аналогов
• Не путайте с обычным автоматом: тестовая кнопка «T» обязательна - проверяйте её ежемесячно
• При замене убедитесь, что новый АВДТ32EM имеет ту же отключающую способность (6 кА) и класс срабатывания (C)
• Посадочный диаметр клемм - 8 мм; используйте наконечники типа ШИ-8 для медных проводов
