Выключатель автоматический дифференциального тока 1P+N 10A C 6kA 30мА Тип-А City9 | C9D65610 |Systeme Electric APC

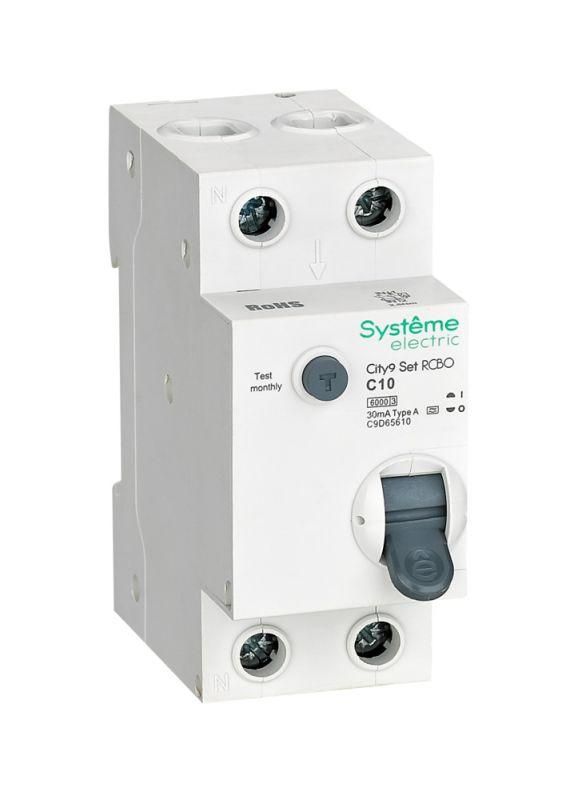

Автоматический выключатель дифференциального тока (АВДТ) Series City9 Set Systeme Electric, артикул c9d65610 - устройство для защиты человека от поражения электрическим током и электропроводки от перегрузок и коротких замыканий. Подходит для установки в жилых, офисных и промышленных распределительных щитах на DIN-рейку.

Назначение и область применения

АВДТ c9d65610 защищает людей от поражения электрическим током при утечках до 30 мА - этого достаточно для предотвращения летальных исходов при прямом контакте с фазным проводом. Также он отключает цепь при перегрузках и коротких замыканиях, сочетая функции обычного автомата и устройства защитного отключения (УЗО). Применяется в однофазных сетях 230 В: в квартирах, домах, на предприятиях, где есть оборудование с высокой степенью опасности - стиральные машины, бойлеры, электроинструменты, освещение в ванных комнатах.

Технические характеристики

• Номинальный ток: 10 А - допустимый постоянный ток нагрузки без срабатывания
• Напряжение: 220 В (рабочее), 500 В (изоляционное) - рассчитан на бытовые и легкопромышленные сети
• Количество полюсов: 2 (1P+N) - отключаются одновременно фаза и нейтраль
• Отключающая способность: 6 кА - выдерживает максимальный ток КЗ до 6000 А
• Ток утечки: 30 мА (0,03 А) - чувствительность для защиты людей
• Тип дифференциального тока: A - реагирует на переменный и импульсный ток утечки (например, от современных ЭПРА, ИБП, частотных преобразователей)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (освещение, бытовая техника)
• Ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке
• Площадь сечения провода: 1–25 мм2 - совместим с медными проводами от 1 до 25 квадратных миллиметров
• Глубина монтажа: 45 мм - требует достаточного пространства внутри шкафа
• Класс токоограничения: 3 - быстрое гашение дуги при КЗ, снижает риск повреждений
• Категория перенапряжения: IV - предназначен для установки на входе в здание или в местах с высокими скачками напряжения
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к грозовым и коммутационным перенапряжениям
• Степень загрязнения: 2 - можно использовать в помещениях с нормальной запылённостью (не для сырых или пыльных производств)
• Гарантия: 36 месяцев

Совместимость и монтаж

АВДТ c9d65610 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются безопасные клеммы - они надёжно фиксируют провода без необходимости дополнительной опрессовки. Нейтральный проводник коммутируется - то есть при срабатывании отключается полностью, что соответствует требованиям безопасности. Перед установкой убедитесь, что свободная глубина в щите минимум 45 мм. Подключение выполняйте согласно схеме на корпусе: L - фаза, N - нейтраль, выходные клеммы помечены как T1/T2.

Безопасность и стандарты

АВДТ c9d65610 соответствует международному стандарту IEC/EN 61009-1 и имеет сертификаты на соответствие RoHS 2.0 - материал не содержит вредных веществ, таких как свинец, кадмий, ртуть. Устройство прошло испытания на ударопрочность, термостойкость и долговечность механических элементов. Кнопка TEST позволяет ежемесячно проверять работоспособность дифференциального тока - её необходимо нажимать перед каждым обслуживанием щита.

Преимущества

• Защита типа A - работает с импульсными токами утечки, характерными для LED-освещения, компьютеров, инверторов
• Комбинированная защита: от перегрузок, КЗ и утечек в одном устройстве
• Коммутируемый нейтраль - повышает уровень безопасности при аварии
• Высокая классификация по перенапряжению (IV) и токоограничению (3) - надёжность даже в условиях нестабильной сети
• Эргономичные клеммы - удобны для работы с многожильными и одножильными проводами

Ограничения применения

Не следует применять АВДТ c9d65610 в трёхфазных системах - он предназначен только для однофазных цепей 230 В. Не рекомендован для помещений со степенью загрязнения выше 2 (например, цеха с металлической пылью, химическими выбросами). Не используется в сетях с постоянным током или смешанными токами (AC+DC). Не подходит для защиты оборудования с очень большими пусковыми токами (например, мощные двигатели) - для них нужна характеристика D.

Примеры использования

• Щиток в квартире: защита розеток в ванной комнате и кухне
• Распределительный щит дома: отдельный АВДТ на бойлер или теплый пол
• Мастерская: питание электроинструмента через удлинитель с заземлением
• Офис: защита серверной или рабочих мест с компьютерами и оргтехникой

Практические советы

• Выбирая место установки, учитывайте ширину 2 модуля - не забудьте зарезервировать место рядом для других автоматов
• Перед первым включением обязательно нажмите кнопку TEST - если аппарат не отключится, он неисправен
• Проверяйте работу кнопки Test хотя бы раз в месяц - особенно если устройство установлено в ванной или на улице
• При подключении проводов не затягивайте клеммы слишком сильно - это может повредить пластиковые детали
• Если в вашей сети часто срабатывают другие автоматы, проверьте качество заземления - слабое заземление может вызывать ложные срабатывания АВДТ
