Выключатель автоматический дифференциального тока 1P+N 10A C 6kA 30мА Тип-АС City9 | C9D36610 |Systeme Electric APC

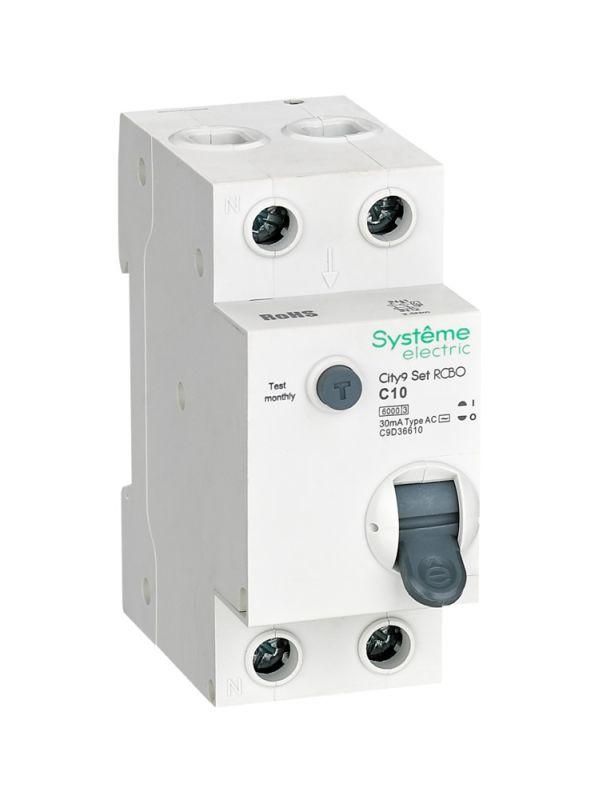

Автоматический выключатель дифференциального тока (АВДТ) Series City9 Set Systeme Electric, артикул c9d36610 - устройство для защиты человека от поражения электрическим током и электропроводки от перегрузок и коротких замыканий. Подходит для установки в бытовых и легкопромышленных распределительных щитах на 230 В.

Назначение и область применения

АВДТ c9d36610 защищает людей от поражения электрическим током при прямом контакте с токоведущими частями. Также предотвращает возгорание проводки из-за перегрузок и коротких замыканий. Применяется в жилых домах, офисах, мастерских и других помещениях с однофазной сетью 230 В. Особенно актуален для розеточных групп, где используются электроинструменты, стиральные машины, бойлеры и другая техника с высоким риском утечки тока.

Технические характеристики

• Номинальное напряжение: 220 В (работает в диапазоне до 230 В)
• Номинальный ток: 10 А - подходит для нагрузок до 2,3 кВт
• Количество полюсов: 1P+N - отключает фазу и ноль одновременно
• Номинальный ток утечки: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Тип срабатывания: AC - реагирует на переменный ток утечки (стандартный для бытовых сетей)
• Номинальная отключающая способность: 6 кА - выдерживает большие токи КЗ
• Характеристика срабатывания: C - подходит для смешанных нагрузок (люминесцентные лампы, насосы, компрессоры)
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижает тепловую нагрузку на провода
• Ширина: 2 модуля (35 мм) - занимает минимум места в щите
• Глубина монтажа: 45 мм - требует достаточного пространства внутри корпуса
• Номинальное напряжение изоляции: 500 В - надёжная изоляция при повышенных напряжениях
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения (молнии, коммутационные выбросы)
• Категория перенапряжения: IV - предназначен для установки на входе в здание или в распределительном щите
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальной запылённостью

Совместимость и монтаж

Устройство крепится на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется в распределительном щите с достаточным свободным местом - глубина устройства составляет 45 мм, поэтому важно учитывать габариты корпуса. Наличие коммутируемого нулевого проводника позволяет полностью отключить цепь при срабатывании, что повышает безопасность. Клеммы закрыты и имеют защиту от случайного прикосновения. Для подключения используйте провода сечением 0,5–2,5 мм2 (медные).

Безопасность и стандарты

АВДТ c9d36610 соответствует требованиям ГОСТ R 51326.1 и международному стандарту IEC 61009-1. Класс защиты IP20 - не предназначено для открытой установки вне щита. Сертифицирован для работы в условиях категории перенапряжения IV, что делает его подходящим для основного ввода в здание. Кнопка TEST позволяет ежемесячно проверять исправность дифференциального тока - рекомендуется использовать её регулярно.

Преимущества

• Полное отключение фазы и нуля - исключает опасность остаточного потенциала
• Высокая отключающая способность (6 кА) - надёжно работает даже при аварийных режимах
• Класс токоограничения 3 - снижает риск повреждения кабеля при КЗ
• Защитные клеммы - безопасны при обслуживании и не требуют дополнительных колпачков
• Совместим с сериями City9 SET - легко заменяется аналогичными устройствами того же семейства

Ограничения применения

• Не подходит для сетей постоянного тока - только переменный ток 50/60 Гц
• Тип AC не реагирует на пульсирующий постоянный ток утечки (например, от светодиодных драйверов или ИБП) - для таких случаев нужен тип A
• Не предназначен для установки во влажных или наружных условиях - требуется помещение со степенью загрязнения 2 и выше
• Работает только при наличии питания - при отключении напряжения функция тестирования недоступна
• Не заменяет УЗО + автомат - является совмещённым устройством, но не рассчитан на нагрузки более 10 А

Примеры использования

• Щитовая группа розеток на кухне - защита от пробоя бойлера или микроволновки
• Линия питания стиральной машины в ванной комнате
• Электроинструменты в гараже или мастерской - защита от утечки через повреждённый кабель
• Общий выход на освещение и розетки в квартире (при условии, что суммарная мощность не превышает 2,3 кВт)

Практические советы

• Перед установкой проверьте соответствие номинала (10 А) нагрузке - не подключайте плиты, духовые шкафы или кондиционеры
• При замене старого автомата убедитесь, что новое устройство имеет ту же ширину (2 модуля) и глубину (45 мм)
• Подключайте фазу и ноль строго согласно маркировке на корпусе - неверное подключение нарушит работу защиты
• Проверяйте кнопку TEST хотя бы один раз в месяц - это гарантирует готовность к срабатыванию
• Если в вашей системе есть современные устройства с выпрямителями (LED-светильники, зарядки), рассмотрите переход на АВДТ типа A вместо AC
• Не устанавливайте несколько АВДТ c9d36610 последовательно - возможны ложные срабатывания из-за накопления утечек
