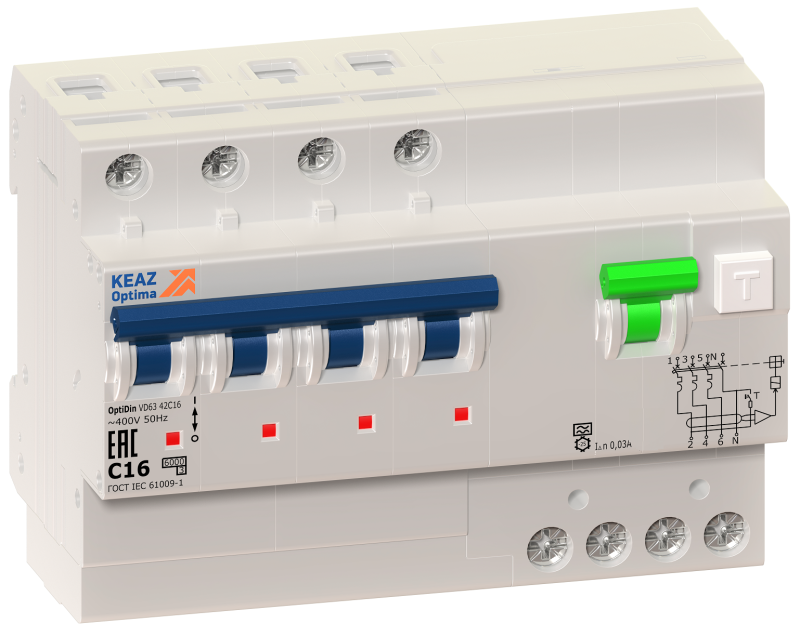

Выключатель автоматический дифференциального тока с защитой от сверхтоков OptiDin VD63-44C40-AS-УХЛ4 (4P, C40, 300mA) | 370773 КЭАЗ

Автоматический выключатель дифференциального тока КЭАЗ 370773 предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в сетях переменного тока 400 В. Этот четырёхполюсный аппарат сочетает функции автоматического выключателя и устройства защитного отключения (УЗО), что делает его компактным решением для распределительных щитов в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Выключатель автоматический дифференциального тока КЭАЗ 370773 защищает электрические цепи от опасных утечек тока величиной 300 мА. Он применяется там, где требуется одновременная защита от перегрузок, коротких замыканий и утечек - например, в промышленных щитах, на участках с мощными электродвигателями, насосами, конвейерами и другим оборудованием, работающим в условиях УХЛ4. Подходит для установки в жилых, общественных и производственных зданиях, особенно там, где есть риск повреждения изоляции или воздействия внешней среды.

Технические характеристики

• Номинальный ток: 40 А - позволяет подключать нагрузку до этого значения без ложных срабатываний;
• Номинальный ток утечки: 300 мА (0,3 А) - чувствительность к утечкам, достаточная для защиты оборудования и человека в промышленных условиях;
• Тип тока утечки: A - реагирует на переменный и импульсный постоянный ток утечки, включая выпрямленные помехи от частотных преобразователей и светодиодных устройств;
• Количество полюсов: 4 - защищает все фазы и нейтраль, в том числе коммутирует нейтральный проводник;
• Характеристика срабатывания: C - оптимальна для нагрузок с высокими пусковыми токами, таких как двигатели и трансформаторы;
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380/220 В;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании с током до 6000 А;
• Характеристика отключения: Selective - обеспечивает селективность, то есть срабатывает только на своём участке, не вызывая отключение всей системы;
• Класс токоограничения: 3 - быстродействующий, снижает энергию, проходящую через цепь при аварии;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытого щита;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Модульная ширина: 7 модулей - занимает 7 стандартных мест в DIN-рейке (17,5 мм каждый);
• С коммутируемым нейтральным проводником - ноль также отключается при срабатывании, исключая потенциал на корпусах оборудования.

Совместимость и монтаж

Выключатель автоматический дифференциального тока КЭАЗ 370773 устанавливается на DIN-рейку шириной 35 мм. Для правильного подключения важно соблюдать полярность входа и выхода: фазы L1–L3 и N должны быть подключены строго согласно маркировке на корпусе. Нейтральный проводник коммутируется - значит, он не должен быть соединён с заземлением до аппарата. Монтаж допускается только в сухих, хорошо вентилируемых щитах. Не рекомендуется устанавливать рядом с источниками тепла или вибраций. Обязательно проверьте соответствие сечения кабелей: для 40 А используются медные провода минимум 6 мм2.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1, которые регламентируют работу дифференциальных автоматов. Класс токоограничения 3 и селективность обеспечивают надёжность в многоступенчатых системах защиты. Применение типа A гарантирует защиту от современных источников утечек - например, от импульсных БП и частотных преобразователей. Сертифицирован для работы в климатическом исполнении УХЛ4 - устойчив к колебаниям температуры от −40C до +40C и повышенной влажности.

Преимущества

• Объединяет два функционала - автомат и УЗО - в одном устройстве, экономя место в щите;
• Коммутируемый нейтраль повышает безопасность при ремонтах и авариях;
• Тип A обеспечивает защиту даже при наличии постоянных составляющих утечки - актуально для современного оборудования;
• Селективность предотвращает массовые отключения в сложных сетях;
• Произведён на КЭАЗ - заводе с долгой историей производства промышленной аппаратуры.

Ограничения применения

• Не предназначена для установки на открытом воздухе - степень защиты IP20 требует внутреннего монтажа в щит;
• Не подходит для цепей с постоянным током - работает только с переменным током AC;
• 300 мА - слишком высокая чувствительность для защиты человека в бытовых помещениях (обычно используют 30 мА); этот аппарат лучше применять для защиты оборудования, а не для розеточных групп;
• Не рекомендован для цепей с высоким уровнем электромагнитных помех без дополнительной фильтрации - возможны ложные срабатывания.

Примеры использования

• Защита группы двигателей на конвейере в пищевой промышленности;
• Щит питания насосной станции в условиях повышенной влажности;
• Распределительный щит производственной линии с частотными преобразователями;
• Цепи освещения и силового оборудования в холодильных камерах (благодаря исполнению УХЛ4).

Практические советы

• Перед первым запуском обязательно протестируйте кнопку “Т” - она имитирует утечку и проверяет работоспособность;
• При установке нескольких таких аппаратов в одной системе - используйте селективные временные задержки, чтобы избежать ложных отключений;
• Не смешивайте с другими типами УЗО (например, тип AC) в одной цепи без учёта координации - это может нарушить селективность;
• При замене старого УЗО на КЭАЗ 370773 убедитесь, что нулевой провод не был ранее заземлён после точки подключения - это вызовет ложные срабатывания;
• Для длительной службы контролируйте состояние контактов - периодически затягивайте клеммы (по инструкции завода-производителя).
