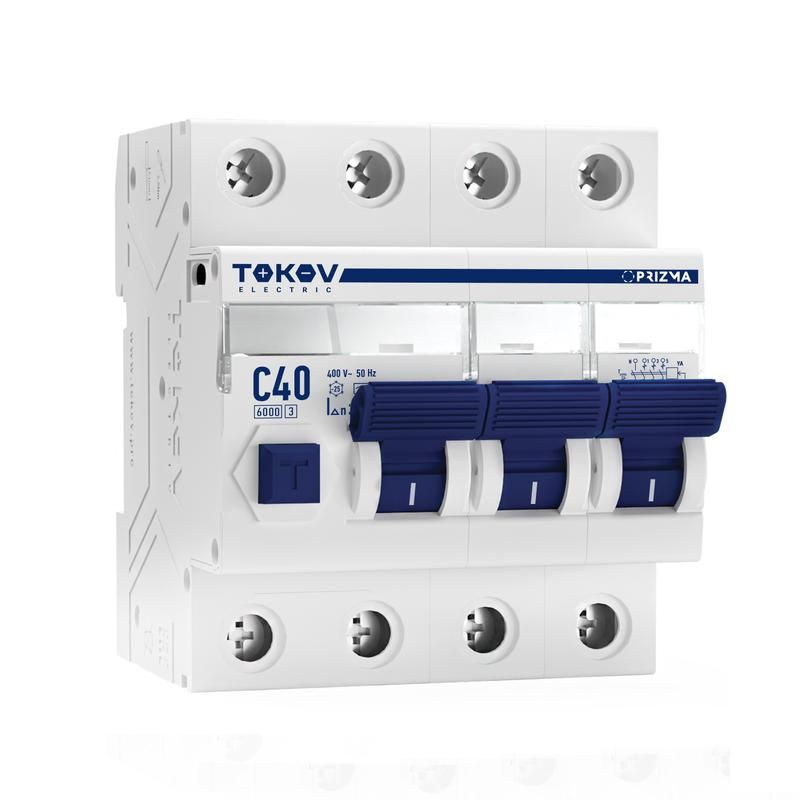

Выключатель автоматический дифференциального тока 4п (3P+N) C 40А 30мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCBO-4-40-30-AC

Автоматический выключатель дифференциального тока TOKOV ELECTRIC tke-pz60-rcbo-4-40-30-ac обеспечивает защиту от поражения электрическим током и перегрузок в однофазных и трёхфазных сетях переменного тока. Устройство сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе, что делает его удобным решением для распределительных щитов.

Назначение и область применения

Этот выключатель предназначен для защиты людей от поражения электрическим током при утечках тока и предотвращения возгораний из-за перегрузок или коротких замыканий. Подходит для установки в жилых, офисных и промышленных распределительных щитах. Особенно эффективен там, где используются электроинструменты, бытовые приборы, насосы, вентиляторы и другое оборудование с высокой вероятностью утечек тока - например, на кухне, в ванной, на производстве или в мастерских.

Технические характеристики

• Номинальный ток: 40 А - выдерживает нагрузку до 8,8 кВт при 220 В или до 26,4 кВт при 380 В
• Номинальный ток утечки: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Тип срабатывания по утечке: AC - реагирует на переменный ток утечки, типичный для бытовой техники
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, люминесцентные лампы, трансформаторы)
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380/220 В
• Номинальная отключающая способность: 6 кА - способен отключить цепь даже при серьёзном КЗ
• Количество полюсов: 4 (3P+N) - защищает три фазы и нейтраль, нейтральный проводник коммутируется
• Степень защиты: IP20 - защищён от доступа пальцев, но не от воды и пыли; требует установки внутри щита
• Рабочий диапазон температур: от -25C до +50C - подходит для неотапливаемых помещений
• Максимальное сечение провода: 1–16 мм2 (монолитный), 1–10 мм2 (гибкий) - совместим с большинством медных кабелей
• Ширина: 4 модуля (72 мм) - занимает место в щите как четыре стандартных автомата
• Глубина монтажа: 50 мм - требуется свободное пространство за DIN-рейкой

Совместимость и монтаж

Выключатель TOKOV ELECTRIC tke-pz60-rcbo-4-40-30-ac монтируется на DIN-рейку шириной 35 мм. Для подключения используйте провода сечением 1–16 мм2 (жесткие) или 1–10 мм2 (гибкие). Нейтральный проводник обязательно подключается через коммутируемые контакты - он также отключается при срабатывании. Убедитесь, что входные и выходные клеммы правильно соединены: L1/L2/L3/N - сверху, нагрузка - снизу. Не допускается установка вне закрытого щита из-за низкой степени защиты IP20.

Безопасность и стандарты

Изделие соответствует требованиям стандарта EN 61009-1 для устройств дифференциального тока. Отключение происходит без выдержки времени - реакция менее 40 мс при утечке 30 мА. Это гарантирует защиту жизни человека согласно нормам безопасности. Номинальное импульсное напряжение 6 кВ обеспечивает устойчивость к скачкам напряжения, таким как удары молнии или коммутационные перенапряжения.

Преимущества

• Комбинированная защита: один прибор заменяет два - автомат и УЗО, экономит место в щите
• Коммутируемый нейтраль: полностью отключает цепь при аварии, исключает опасность остаточного потенциала
• Надёжное срабатывание при утечке: 30 мА - оптимальный порог для защиты людей
• Подходящая характеристика C: хорошо работает с оборудованием, имеющим пусковые токи (двигатели, компрессоры)
• Высокая отключающая способность: 6 кА - достаточна для большинства объектов в России

Ограничения применения

• Не подходит для постоянных токов (DC) - только для переменного тока (AC)
• IP20 не позволяет использовать во влажных местах без корпуса - нельзя устанавливать на улице или в сырых помещениях без защиты
• Не рекомендован для оборудования с высокими импульсными токами (например, мощные сварочные аппараты) - возможны ложные срабатывания
• Не имеет временной задержки - не подходит для цепей, где важна селективность (должен использоваться в паре с другими УЗО при многоуровневой системе защиты)
• Защита только одного полюса: хотя полюсов 4, фактически дифференциальная защита действует только на один из них - остальные служат для механического отключения

Примеры использования

• Щит в квартире: защита розеток на кухне и в ванной комнате
• Производственный участок: питание станков с металлообработкой и насосов
• Офис: защита серверной, компьютерных зон, освещения с ЭПРА
• Гараж: питание зарядных устройств, светильников, инструментов

Практические советы

• Проверьте соответствие сечения кабеля: слишком тонкий провод вызывает нагрев, слишком толстый - плохо зажимается
• При установке в старый щит проверьте глубину: 50 мм - это больше, чем у многих одноблоковых УЗО
• Используйте тестовую кнопку «Т» ежемесячно - она имитирует утечку и проверяет работоспособность
• Не подключайте ноль от другого УЗО - каждый дифавтомат должен иметь свою нейтраль
• При групповой защите нескольких контуров лучше применять несколько таких устройств вместо одного на всю сеть - так проще найти причину срабатывания
• TOKOV ELECTRIC tke-pz60-rcbo-4-40-30-ac - надёжный вариант для замены устаревших УЗО+автоматов, особенно когда важно сэкономить место в щите
