Выключатель автоматический дифференциального тока NB1L-40 4P C40 30mA тип AC 6kA (R) | 198139 CHINT

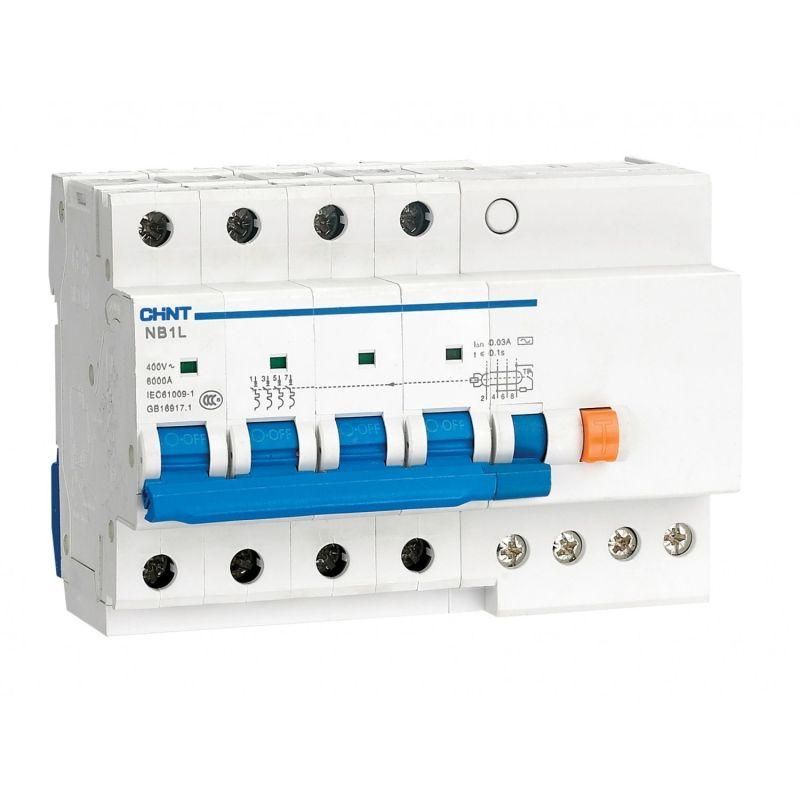

Автоматический выключатель дифференциального тока NB1L-40(R) от CHINT - четырёхполюсное устройство с номинальным током 40 А и чувствительностью 30 мА, предназначенное для защиты людей от поражения электрическим током, предотвращения возгораний из-за утечек тока и обеспечения надёжной работы электросетей в промышленных и бытовых объектах.

Назначение и область применения

Выключатель NB1L-40(R) защищает электрические сети переменного тока напряжением до 400 В и частотой 50/60 Гц. Он сочетает функции обычного автомата (защита от перегрузки и КЗ) и УЗО (защита от утечек тока). Подходит для установки в щитах жилых домов, офисов, производственных помещений, где есть группы розеток, оборудование с высокой вероятностью утечек (стиральные машины, насосы, сварочные аппараты).

Технические характеристики

• Номинальный ток: 40 А
• Номинальный ток утечки: 30 мА (чувствительность для защиты человека)
• Тип утечки: AC - реагирует на синусоидальную переменную утечку (стандартно для бытовой и промышленной техники)
• Количество полюсов: 4P - защищает все фазы и ноль одновременно
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, компрессоры, светильники с люминесцентными лампами)
• Напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытого щита
• Ширина по модулям: 7M - занимает 7 стандартных модулей на DIN-рейке
• Рабочая температура: от -25C до +40C
• Частота: 50/60 Гц
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью

Совместимость и монтаж

Устройство NB1L-40(R) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки - с нижней стороны, что соответствует современным нормам безопасности. Для правильной установки важно соблюдать полярность: входные провода - сверху, выходные - снизу. Нулевой провод обязательно проходит через устройство, так как оно 4P. Не рекомендуется использовать в открытых или влажных местах без дополнительной защиты корпуса.

Безопасность и стандарты

NB1L-40(R) соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Конструкция - электромеханическая, то есть работает даже при отсутствии внешнего питания, что повышает надёжность. Отключение происходит при любом значении утечки выше 30 мА, независимо от фазы. Устройство имеет визуальное окно индикации: когда рычаг опущен - контакты разомкнуты, при срабатывании по утечке он остаётся в промежуточном положении.

Преимущества

• Объединяет функции автомата и УЗО в одном корпусе - экономит место в щите
• Электромеханическая схема - не зависит от напряжения сети, работает при любых условиях
• Высокая механическая износостойкость: 100 000 циклов включения/отключения
• Кнопка «Тест» позволяет ежемесячно проверять исправность без специнструментов
• Поддерживает расширение: возможна установка вспомогательных контактов XF9, XF9J, расцепителей S9/V9 для удалённой сигнализации или управления

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток (AC)
• IP20 не защищает от воды и пыли - нельзя устанавливать вне щита, на улице или во влажных помещениях без дополнительной герметизации
• Тип AC не реагирует на пульсирующие постоянные токи утечки - не подходит для оборудования с выпрямителями (например, некоторые ИБП, LED-драйверы, компьютеры). Для таких случаев требуется тип A
• Номинальная отключающая способность 6 кА - недостаточна для крупных промышленных объектов с высоким током КЗ. В таких случаях нужен выключатель с 10 кА и выше
• Не рассчитан на частые включения: при токе выше 25 А - максимум 120 операций, что исключает применение в качестве регулярного коммутирующего аппарата

Примеры использования

• Защита группы розеток в кухне или ванной комнате многоквартирного дома
• Щитовая защита для станков с асинхронными двигателями (ток пуска - до 5–7 In)
• Линия питания конвейера, насосной станции, системы вентиляции
• Распределительный щит торгового центра или административного здания

Практические советы

• Перед установкой проверьте соответствие номинала (40 А) и типа (C) нагрузке - особенно при наличии двигателей
• При использовании в системе TN-C-S или TT обязательна правильная прокладка PE-проводника - устройство не будет работать, если ноль и земля соединены до него
• Проверяйте работу кнопкой «Тест» минимум один раз в месяц - это требование норм безопасности
• При монтаже не перегружайте выводы - максимальный момент затяжки - 2,5 Нм
• Если планируете дистанционную сигнализацию срабатывания - выбирайте модификацию с контактами XF9J
• При замене старого УЗО - убедитесь, что новое устройство NB1L-40(R) совпадает по ширине (7 модулей) и типу подключения (снизу)
