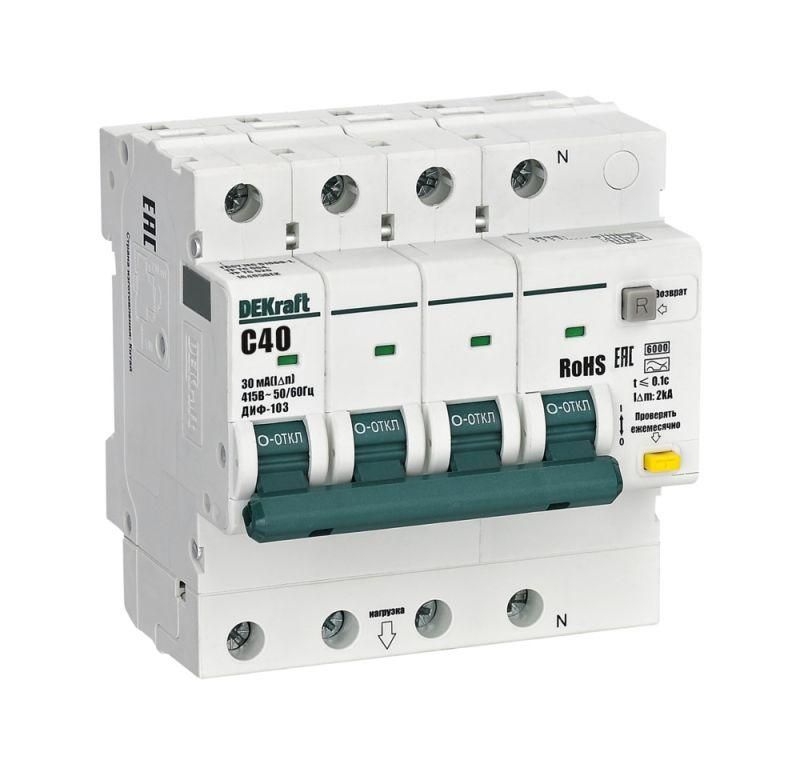

Выключатель автоматический дифференциального тока АВДТ 3P+N 40А 30мА AC х-ка C ДИФ-103 6кА | 16405DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-103 6кА от DEKraft — устройство для защиты людей и оборудования от поражения электрическим током, короткого замыкания и перегрузки. Подходит для установки в щитах жилых, коммерческих и промышленных объектов. Артикул 16405dek.

Назначение и область применения

ДИФ-103 6кА защищает цепи переменного тока от опасной утечки тока (до 30 мА), что предотвращает поражение человека электричеством. Также обеспечивает защиту от перегрузок и коротких замыканий. Применяется в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), групповых щитах и распределительных пунктах. Подходит для помещений с повышенной влажностью, офисов, производственных участков, торговых центров и медицинских учреждений.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 40 А — максимальный постоянный ток, который выдерживает устройство без срабатывания
• Номинальный дифференциальный ток: 30 мА — чувствительность к утечке, при которой происходит отключение (соответствует требованиям безопасности для защиты людей)
• Количество полюсов: 4 (3 фазы + N) — позволяет отключать все проводники одновременно, включая нейтраль
• Характеристика отключения: C — подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники, насосы)
• Номинальная отключающая способность: 6 кА — способность безопасно прервать ток короткого замыкания до 6000 А
• Номинальное напряжение: 415 В — рабочее напряжение трёхфазной сети 380–415 В
• Напряжение изоляции: 500 В — гарантирует надёжную изоляцию между токоведущими частями
• Номинальное импульсное напряжение: 4 кВ — устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски)
• Частота: 50/60 Гц — совместим с сетями России, Европы и большинства стран мира
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям и от предметов >12 мм, не предназначено для открытой установки вне щита
• Монтажная ширина: 88,5 мм — занимает 5 модулей на DIN-рейке (стандарт 17,5 мм на модуль)
• Глубина монтажа: 73 мм — требует достаточного места внутри щита
• Степень загрязнения: 2 — допустимо использование в помещениях с обычным уровнем запыления и отсутствием проводящей пыли
• Тип расцепителя: электронный — высокая точность срабатывания, не зависит от температуры окружающей среды

Совместимость и монтаж

ДИФ-103 6кА монтируется на стандартную DIN-рейку 35 мм. Устройство имеет унифицированные клеммы и крепление, совместимые с другими изделиями серии ВА-101. Для подключения используются провода сечением до 25 мм² (медные). Нейтральный проводник (N) обязательно подключается через специальные клеммы — отключение без него невозможно. Боковые каналы охлаждения позволяют работать при плотном расположении рядом с другими аппаратами. Перед монтажом проверьте соответствие посадочных размеров и наличие свободного места глубиной не менее 73 мм.

Безопасность и стандарты

• Соответствует требованиям ГОСТ R 51326.1 и МЭК 61009-1
• Соответствует директиве RoHS 2.0 — не содержит свинца, кадмия и других вредных веществ
• Имеет индикацию срабатывания: красная кнопка “R” выступает при отключении по утечке — легко определить причину аварии
• Окошко-индикатор положения контактов показывает состояние: “I” — включён, “O” — выключен

Преимущества

• Электронный расцепитель обеспечивает стабильную работу при колебаниях температуры
• Индикация причины отключения (“R”) снижает время диагностики неисправности
• Боковые каналы охлаждения повышают долговечность при плотной компактной сборке щита
• Универсальная система аксессуаров (блокировки, дополнительные контакты) совместима с сериями ВА-101 — упрощает замену и модернизацию
• Надёжная механическая конструкция с высокой степенью защиты корпуса

Ограничения применения

• Не предназначен для установки на открытом воздухе или в условиях высокой влажности без герметичного корпуса — IP20 не защищает от воды
• Не работает с постоянным током (DC) — только для переменного тока 50/60 Гц
• Не рекомендован для цепей с высоким коэффициентом гармоник (частотные преобразователи, мощные LED-драйверы) — возможны ложные срабатывания
• Требуется обязательное подключение нулевого проводника — без N устройство не будет функционировать
• Запрещена установка в местах с воздействием проводящей пыли, химических паров или агрессивных сред — степень загрязнения 2 исключает такие условия

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Вводный автомат в ГРЩ многоквартирного дома
• Защита силовой линии для станков, насосов, вентиляторов в цеху
• Распределительный щит в офисе с компьютерной техникой и освещением
• Обеспечение безопасности в больницах, школах, детских учреждениях

Практические советы

• Перед первым включением нажмите кнопку “T” (тест) — устройство должно отключиться. Это проверяет исправность дифференциальной защиты.
• Проверяйте периодически (раз в месяц) кнопку “T”, особенно в местах с высокой влажностью.
• При проектировании щита учитывайте ширину 88,5 мм и глубину 73 мм — недостаток места может помешать установке или обслуживанию.
• Не используйте ДИФ-103 6кА как основной рубильник — он не рассчитан на частые ручные операции включения/выключения.
• При замене старого автомата убедитесь, что новый имеет ту же характеристику “C” и номинальный ток 40 А — иначе возможны ложные срабатывания или отказ защиты.
