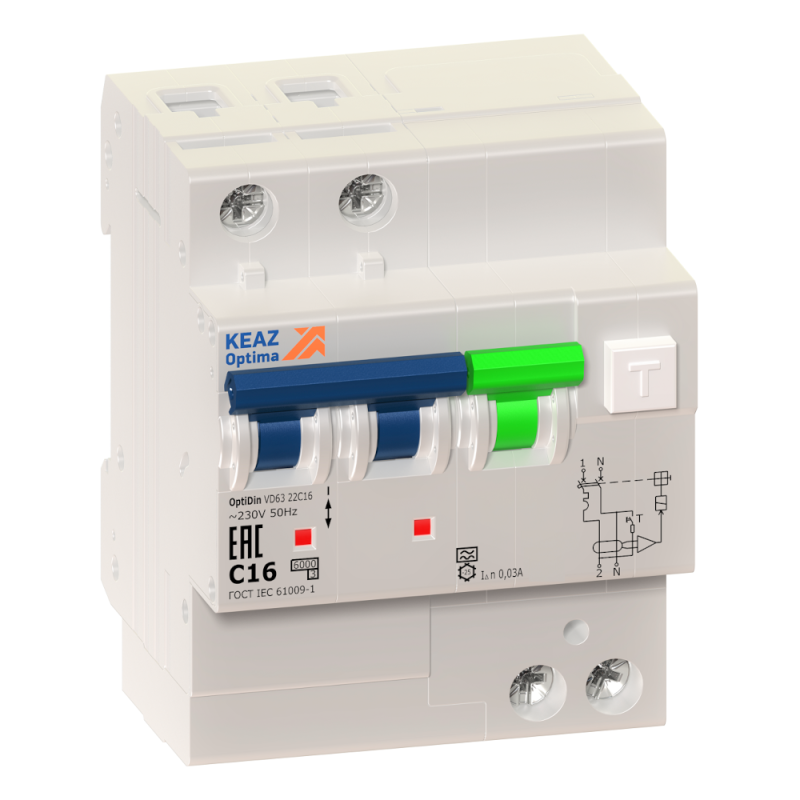

Выключатель автоматический дифференциального тока с защитой от сверхтоков OptiDin VD63-22B10-A-УХЛ4 (2P, B10, 30mA) (КЭАЗ) | 338289 КЭАЗ

Автоматический выключатель дифференциального тока КЭАЗ VD63 338289 обеспечивает защиту человека от поражения электрическим током и предотвращает возгорание из-за утечек тока в цепях с однофазным питанием. Подходит для установки в распределительных щитках жилых, общественных и производственных зданий.

Назначение и область применения

Выключатель автоматический дифференциального тока КЭАЗ VD63 338289 сочетает функции обычного автомата и устройства защитного отключения (УЗО). Он отключает цепь при утечке тока через человека или поврежденную изоляцию, а также защищает от перегрузок и коротких замыканий. Применяется в бытовой и промышленной электросети 230 В для защиты групп розеток, освещения, бытовой техники и оборудования, где есть риск поражения током - например, на кухне, в ванной, в мастерских.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который устройство может пропускать без отключения;
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам; при превышении этого значения автомат отключится, что соответствует требованиям безопасности для защиты людей;
• Тип срабатывания по диф.току: A - реагирует на переменный ток утечки и импульсный постоянный ток (например, от современной техники с выпрямителями: стиральные машины, компьютеры, светодиодные драйверы);
• Характеристика срабатывания: B - отключение происходит при перегрузке от 3 до 5 номинальных токов, подходит для нагрузок с плавным пуском (освещение, нагреватели, малые двигатели);
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В;
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Количество полюсов: 2 - отключаются одновременно фаза и ноль, исключая опасный потенциал на нулевом проводе после отключения;
• Наличие коммутируемого нейтрального проводника: да - ноль размыкается, что повышает безопасность при аварийных ситуациях;
• Модульная ширина: 4 модуля - занимает 72 мм в DIN-рейке (стандартный размер для щитов);
• Степень защиты IP20 - защищен от прикосновений пальцами и твердыми предметами, но не от воды и пыли; предназначен для внутренней установки в закрытых щитах.

Совместимость и монтаж

VD63 338289 монтируется на DIN-рейку шириной 35 мм. Для подключения используются клеммы с зажимами под провода сечением 0,5–2,5 мм2 (медные). Обязательно соблюдать полярность: вход L/N - сверху, выход L/N - снизу. Нейтральный проводник обязательно подключается через коммутируемые контакты - нельзя использовать внешний N-провод. Устройство совместимо со всеми стандартными щитами, использующими продукцию КЭАЗ. Рекомендуется проверить соответствие сечения кабеля и расчетной нагрузки перед установкой.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 51326.1 и IEC 61009-1 - международным нормам для автоматических выключателей дифференциального тока. Сертифицирован для работы в условиях класса УХЛ4 - допускается эксплуатация при температуре от −40C до +40C и повышенной влажности, но только внутри закрытых щитов. Отказ от использования в открытых помещениях или на улице обязателен из-за низкой степени защиты IP20.

Преимущества

• Объединяет два функционала - автомат и УЗО - в одном корпусе, экономя место в щите;
• Коммутируемый ноль снижает риск оставления фазы под напряжением на оборудовании после отключения;
• Тип A обеспечивает надежную защиту против утечек от современной электроники, в отличие от более старых типов AC;
• Характеристика B оптимальна для смешанных нагрузок, характерных для домашних и офисных сетей;
• Производитель КЭАЗ - один из крупнейших российских изготовителей аппаратов защиты с проверенной долговечностью.

Ограничения применения

• Не применяется в трехфазных системах - только для однофазных цепей 230 В;
• Не подходит для установки вне закрытых щитов из-за IP20 - не защищен от влаги и пыли;
• Не рекомендуется для мощных двигателей с высоким пусковым током - лучше выбрать характеристику C или D;
• Не обеспечивает защиту от перенапряжений - требует отдельной установки УЗИП, если есть риск скачков напряжения;
• Не работает без подключения нуля - при обрыве нейтрали защита теряется.

Примеры использования

• Защита группы розеток в ванной комнате - предотвращает удар током при использовании бритвы или стиральной машинки;
• Щиток в частном доме - отдельный АВДТ на кухню, чтобы не отключать весь дом при утечке в микроволновке;
• Рабочая зона в гараже - защита инструментов типа болгарки или дрели, особенно при работе во влажной среде;
• Офисный серверный шкаф - защита компьютеров и оргтехники, чувствительных к импульсным утечкам.

Практические советы

• Перед первым запуском всегда нажимайте кнопку «Тест» - она имитирует утечку и проверяет работоспособность механизма;
• Проверяйте сечение проводов: для 10 А максимум - 2,5 мм2 медного провода;
• Не подключайте несколько АВДТ последовательно - это вызывает ложные срабатывания;
• При установке в холодном помещении (например, на даче зимой) убедитесь, что щит герметичен и не продувается - хотя устройство УХЛ4, но IP20 не защищает от конденсата;
• Замена аналогов: если нужен такой же параметр, но другого бренда - ищите 2P, 10A, 30mA, Type A, B-char, 6kA, 4M.
