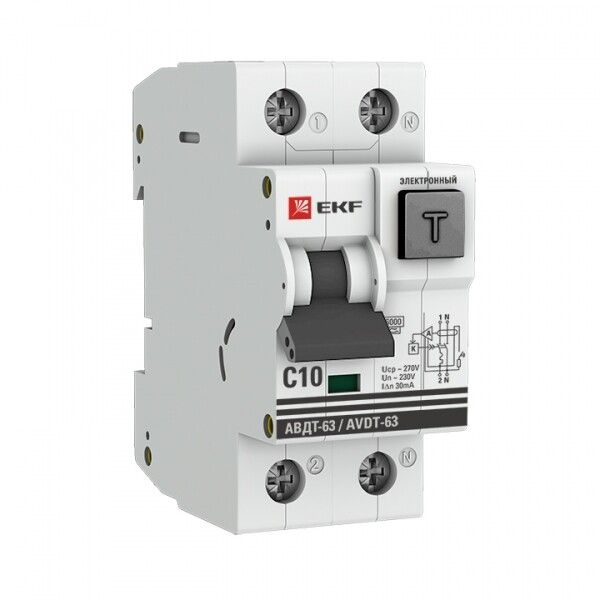

Выключатель автоматический дифференциального тока 2п C 10А 30мА тип A 6кА АВДТ-63 2мод. электрон. PROxima EKF DA63-10-30e

Автоматический выключатель дифференциального тока АВДТ-63 2 модуля электронный от EKF PROxima сочетает защиту от перегрузок, коротких замыканий и утечек тока в одном устройстве. Подходит для установки в щитках жилых домов, офисов и промышленных объектов, обеспечивает надежную защиту людей и оборудования.

Назначение и область применения

АВДТ-63 предназначен для защиты электрических цепей от:

• токов утечки на землю (например, при повреждении изоляции или контакте человека с токоведущими частями);
• перегрузок - когда нагрузка превышает допустимую длительно;
• коротких замыканий - при внезапном соединении фазы и нуля.

Используется в бытовых и промышленных сетях переменного тока 230 В, 50 Гц. Особенно актуален там, где есть риск поражения электрическим током: ванные комнаты, кухни, мастерские, насосные станции, оборудование с частотными преобразователями.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который устройство может пропускать без срабатывания.
• Дифференциальный ток: 30 мА - чувствительность к утечкам; сработает при токе выше этого значения, что соответствует требованиям безопасности для защиты людей.
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от выпрямителей в современной технике: стиральные машины, ИБП, зарядные устройства).
• Количество полюсов: 2 - защищает одновременно фазу и ноль, исключая возможность работы при отключенном нулевом проводе.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при крупном КЗ.
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок: освещение, розетки, двигатели с пусковыми токами до 5–10 крат от номинала.
• Номинальное напряжение: 230 В / 50 Гц - для однофазных сетей.
• Сечение проводника: 0…25 мм2 - позволяет подключать как медные, так и алюминиевые провода.
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли - устанавливается внутри распределительных щитов.
• Рабочая температура: от -40C до +50C - работает в холодных и жарких условиях, включая неотапливаемые помещения.
• Потери мощности: 4,5 Вт - энергопотребление самого аппарата при работе, влияет на нагрев в плотных щитах.
• Ширина: 2 модуля - занимает два места на DIN-рейке (стандарт 17,5 мм на модуль).
• Глубина монтажа: 45 мм - требует достаточного внутреннего объема щита.
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при нормальном напряжении 230 В.
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски).
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий тепловое воздействие на проводку.
• Категория перенапряжения: III - рассчитан на использование в распределительных системах II уровня (внутри помещений).
• Степень загрязнения: 3 - допускает наличие проводящих пыли и временных загрязнений в щите.

Совместимость и монтаж

АВДТ-63 монтируется на стандартную DIN-рейку 35 мм. Для установки требуется свободное место в щите глубиной не менее 45 мм. Оба полюса (L и N) должны быть подключены - устройство не будет работать, если ноль не подсоединен. Подключение проводов: зажимы рассчитаны на сечения от 0,5 до 25 мм2, поддерживают как медь, так и алюминий. Перед затяжкой рекомендуется зачистить провода до металлического блеска, особенно при использовании алюминиевых жил. Нельзя использовать с многожильными проводами без наконечников - возможен контакт с ослаблением.

Безопасность и стандарты

АВДТ-63 соответствует ГОСТ Р 50345-2010 (эквивалент МЭК 60898-2-2006). Соответствие этим нормам гарантирует проверенную эффективность срабатывания при утечке 30 мА и соблюдение требований к электробезопасности. Сертифицирован для использования в системах TN-S, TN-C-S, TT. Электронный тип УЗО имеет встроенную защиту от перенапряжений - дополнительно предохраняет чувствительную электронику в оборудовании.

Преимущества

• Объединение двух функций (автомат + УЗО) в одном устройстве - экономит место в щите и упрощает схему.
• Тип A - единственная подходящая защита для современного оборудования с импульсными источниками питания (компьютеры, LED-свет, инверторы).
• Высокая отключающая способность (6 кА) - подходит для мест с высокой вероятностью КЗ (промышленные объекты, старые проводки).
• Поддержка алюминиевых проводов - удобно при замене в старых зданиях.
• Защита от перенапряжений - продлевает жизнь подключённой технике.
• Долгий срок службы: 84 месяца гарантии - указывает на качество сборки и материалов.

Ограничения применения

• Не применяется в трехфазных сетях - только для однофазных цепей 230 В.
• IP20 - нельзя устанавливать во влажных или пыльных местах вне щита (например, на улице или в сырых цехах без защиты).
• Электронный тип УЗО требует наличия напряжения питания для своей работы - при обрыве нуля или полном отключении питания устройство не сможет сработать при утечке (в отличие от электромеханических аналогов).
• Не подходит для цепей с постоянным током - только переменный ток 50 Гц.
• При использовании в щитах с большим числом других устройств необходимо учитывать теплоотвод - потери мощности 4,5 Вт могут вызвать перегрев при плотной компоновке.

Примеры использования

• Щиток квартиры - защита группы розеток в ванной и кухне.
• Цеховой щит - питание станков с частотными преобразователями, где возникают пульсирующие утечки.
• Офис - группа компьютеров, серверов, оргтехники с ИБП.
• Дача - автономная система с генератором или солнечными панелями, где возможны утечки через плохую изоляцию.

Практические советы

• Перед первым запуском обязательно нажмите кнопку «Тест» - она имитирует утечку и проверяет работоспособность УЗО.
• При установке в щит с несколькими АВДТ-63 следите, чтобы каждый был подключен к своему нулю - нельзя объединять нулевые шины после этих устройств.
• Если устройство часто срабатывает без видимой причины - проверьте изоляцию проводов, состояние розеток и подключённой техники (часто проблема в старом стиральном или посудомоечном механизме).
• Для новых монтажей используйте медные провода сечением 2,5 мм2 - они лучше совместимы с номиналом 10 А и обеспечивают меньший нагрев.
• Не заменяйте АВДТ-63 обычным автоматом - потеряете защиту от утечек, что опасно для жизни.
