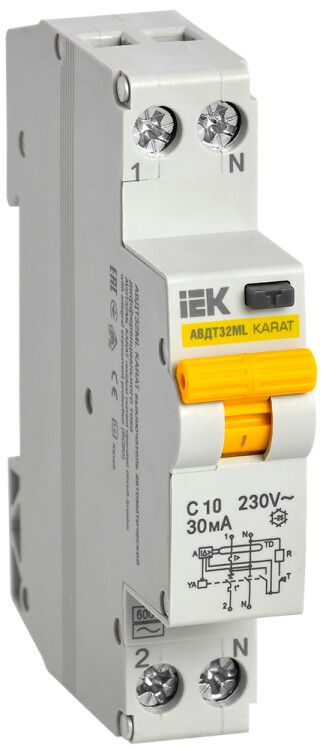

Выключатель автоматический дифференциального тока АВДТ32МL В10 30мА KARAT | MVD12-1-010-B-030 IEK

Автоматический выключатель дифференциального тока АВДТ32МL В10 30мА от IEK предназначен для защиты людей от поражения электрическим током и предотвращения возгораний в бытовых и аналогичных однофазных сетях. Этот прибор сочетает функции УЗО и автомата - защищает от утечек тока, перегрузок и коротких замыканий. Артикул mvd12-1-010-b-030 соответствует серии KARAT.

Назначение и область применения

АВДТ32МL В10 30мА используется в однофазных сетях переменного тока 230 В, 50 Гц. Он защищает людей от поражения электрическим током при пробое изоляции - например, при контакте с поврежденным кабелем или корпусом неисправной техники. Также устройство отключает цепь при перегрузках и коротких замыканиях. Подходит для установки в распределительных щитах жилых домов, квартир, офисов, мастерских и других объектов с однофазным питанием.

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток)
• Номинальный ток: 10 А
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Номинальная отключающая способность: 6 кА - способен выдерживать большие токи КЗ
• Тип тока утечки: AC - реагирует на переменный ток утечки (наиболее распространённый тип в быту)
• Характеристика срабатывания: B - срабатывает при перегрузке от 3 до 5 крат номинала, подходит для освещения и бытовой техники
• Количество полюсов: 2 - коммутируются фаза и ноль одновременно
• С коммутируемым нейтральным проводником: да - ноль тоже отключается, что повышает безопасность
• Количество модулей DIN: 1 (18 мм) - компактный размер, экономит место в щите
• Частота: 50 Гц
• Степень защиты IP20 - защищён от доступа пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Срок службы: 15 лет

Совместимость и монтаж

АВДТ32МL В10 30мА монтируется на стандартную DIN-рейку шириной 35 мм. Устройство занимает один модуль (18 мм), поэтому легко помещается даже в плотно заполненных щитах. Для подключения используются зажимы на верхней и нижней части - вход и выход помечены. Обязательно соблюдать полярность: L - фаза, N - ноль. Нейтральный проводник коммутируется, поэтому его нельзя подключить через отдельный нулевой шин. Монтаж допускается только в сухих помещениях, внутри распределительных щитов.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Комбинированная защита (УЗО + автомат) обеспечивает соответствие нормам безопасности для жилых и общественных зданий. Отключение при утечке 30 мА соответствует уровню, который считается безопасным для жизни человека. Применение устройства снижает риск поражения током и возгорания вследствие утечек.

Преимущества

• Комбинация УЗО и автомата в одном корпусе - меньше места в щите, проще монтаж
• Коммутация нуля - исключает опасность сохранения потенциала на нагрузке после отключения
• Характеристика B - оптимальна для бытовых нагрузок (лампы, зарядки, холодильники)
• Надёжная механическая конструкция - рассчитана на 15 лет работы
• Подтверждённая совместимость с продукцией серии KARAT - гарантия согласованности параметров

Ограничения применения

• Не применяется в трёхфазных сетях - только для 230 В, одна фаза
• IP20 - нельзя использовать во влажных местах (ванная, баня, улица); требуется установка в герметичный щит
• Не реагирует на постоянный ток утечки - не подходит для систем с выпрямителями, светодиодными драйверами с высокими импульсными составляющими
• Не рекомендуется для питания мощных двигателей или оборудования с большими пусковыми токами - лучше выбрать характеристику C

Примеры использования

• Защита розеточных групп в кухне, ванной комнате, детской
• Щитовая защита для всей квартиры (при наличии нескольких УЗО - на группы)
• Защита осветительных цепей в офисах и административных помещениях
• Питание бытовой техники: стиральные машины, бойлеры, микроволновки

Практические советы

• Перед установкой проверьте, чтобы ноль был правильно подключен - неверное подсоединение может сделать устройство бесполезным
• После монтажа обязательно нажмите кнопку «Тест» - она имитирует утечку и проверяет работоспособность
• Если в щите мало места - этот прибор идеален благодаря одному модулю
• Для защиты от скачков напряжения используйте дополнительно реле контроля напряжения - АВДТ32МL не защищает от перенапряжений
• Не заменяйте его обычным автоматом - он не спасёт от утечек тока
