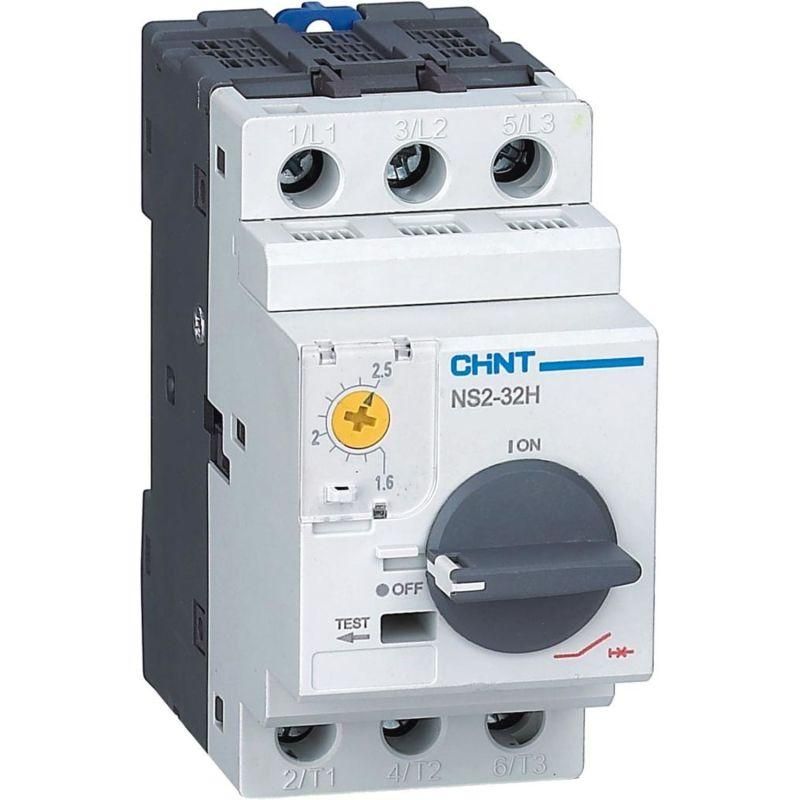

Выключатель автоматический защиты двигателя NS2-32H 0.4-0.63А с поворотной ручкой (R) | 253595 CHINT

Автоматический выключатель защиты двигателя CHINT NS2-32H 0.4–0.63 А с поворотной ручкой (R) предназначен для защиты электродвигателей от перегрузок и коротких замыканий. Устройство применяется в распределительных щитах промышленного оборудования, где требуется надёжная и точная защита малых двигателей.

Назначение и область применения

Этот выключатель защищает трёхфазные электродвигатели мощностью до нескольких киловатт от аварийных ситуаций: длительной перегрузки и внезапного короткого замыкания. Подходит для установки в шкафах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с частым запуском/остановкой. Отличается высокой чувствительностью к токовым перегрузкам благодаря настраиваемому порогу срабатывания.

Технические характеристики

• Номинальный ток: регулируемый диапазон 0,4…0,63 А - позволяет точно адаптировать защиту под конкретную нагрузку двигателя;
• Число полюсов: 3 - обеспечивает полнофазную защиту трёхфазных сетей;
• Ток срабатывания при КЗ: 8 А - быстрое отключение при значительном скачке тока;
• Отключающая способность: 100 кА - устройство выдерживает максимальные импульсы тока короткого замыкания без выхода из строя;
• Степень защиты IP20: предохраняет от контакта с внутренними деталями пальцами и предметами более 12 мм, но не защищена от воды и пыли - требует установки внутри закрытого корпуса.

Совместимость и монтаж

Монтаж выполняется на DIN-рейку шириной 35 мм, типичную для промышленных щитов. Выключатель имеет жестко фиксированные зажимы для проводов - допускаются медные одножильные провода сечением до 2,5 мм2. Поворотная ручка (R) удобна для ручного включения/выключения и визуального контроля состояния: положение “I” - включен, “O” - выключен. Для правильной работы необходимо соблюдать посадочные габариты и не затягивать клеммы сверх нормы - риск деформации контактных площадок.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC 60947-2 и IEC 60947-4-1. Применяется в системах с TN-S и TT, совместимо с большинством современных систем автоматизации. Наличие механической блокировки исключает случайное включение при обслуживании.

Преимущества

• Регулируемый ток срабатывания - можно задать защиту именно под нужный двигатель, минимизируя ложные срабатывания;
• Высокая отключающая способность - безопасна даже в условиях слабых сетей с большим потенциальным током КЗ;
• Поворотная ручка улучшает эргономику - легко оперировать рукой в плотном щите;
• Интеграция в серию NS2(X) - совместима с другими элементами этой линейки (контакторы, термореле), что упрощает сборку комплексных решений.

Ограничения применения

• Не предназначено для внешней установки - степень защиты IP20 не допускает воздействия влаги, пыли, агрессивных сред;
• Не рекомендован для защиты однофазных цепей - работает только в трёхфазных системах;
• Не является тепловым реле - не заменяет функцию плавного пуска или мягкого стартера; требует параллельной установки, если нужны эти функции;
• Не подходит для частотных преобразователей - возможны некорректные срабатывания из-за гармонических искажений тока.

Примеры использования

• Защита маломощного насоса в системе водоснабжения (0,55 кВт);
• Обеспечение безопасности вентиляционного агрегата в HVAC-системе;
• Функциональный модуль в панели управления конвейера на пищевом производстве;
• Подключение к PLC-панели через сигнализацию состояния контактов.

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя - он должен попадать в диапазон 0,4–0,63 А. Перегрузка выше этого значения вызывает постоянные отключения;
• При использовании в многоканальных щитах пометьте каждый выключатель - особенно важно, когда несколько аналогичных устройств установлены рядом;
• Не используйте этот выключатель как основной рубильник - он не рассчитан на частые коммутационные циклы вне режима защиты;
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление снижает эффективность теплоотвода и увеличивает вероятность отказа.
