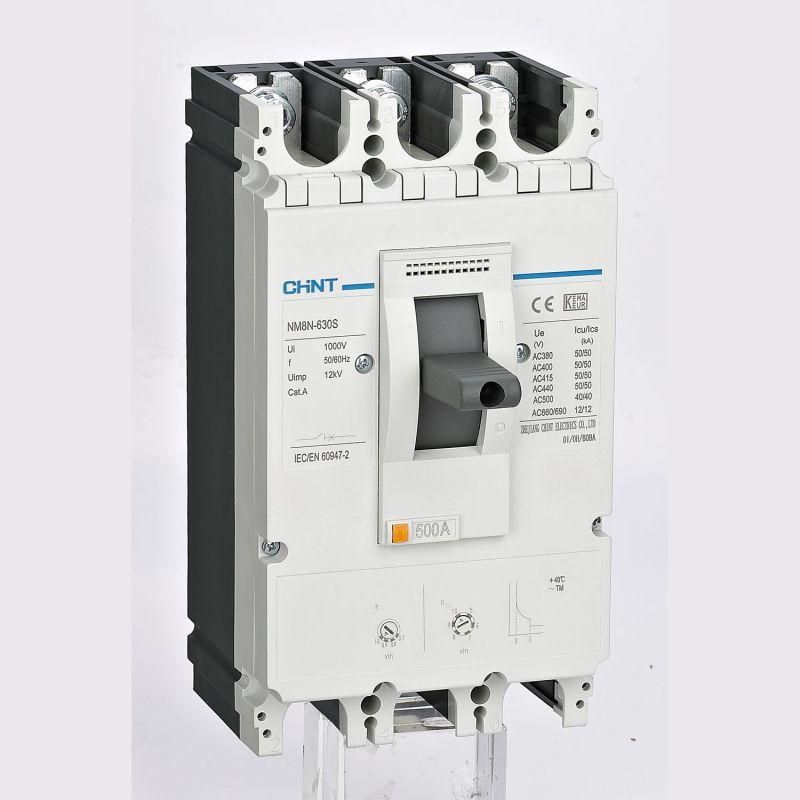

Выключатель автоматический защиты двигателя NM8N-800S M 630А 50кА 3P (R) | 273074 CHINT

Автоматический выключатель защиты двигателя CHINT NM8N-800S M 630А 50кА 3P(R) предназначен для коммутации и защиты электродвигателей от перегрузок и коротких замыканий. Устройство надёжно работает в промышленных системах с высокими токами, обеспечивая безопасную эксплуатацию оборудования.

Назначение и область применения

CHINT NM8N-800S M 630А 50кА 3P(R) используется для защиты трёхфазных электродвигателей мощностью до 630 А. Он сочетает функции автоматического выключателя и теплового реле, защищая двигатель от длительной перегрузки, короткого замыкания и нарушений фазного баланса. Применяется в промышленных установках: насосах, компрессорах, вентиляторах, конвейерах, станках с ЧПУ и других устройствах с частыми пусками.

Технические характеристики

• Номинальное напряжение: 690 В - подходит для сетей до 690 В переменного тока, включая промышленные системы 400 В и 660 В.
• Количество полюсов: 3 - защищает все три фазы одновременно, исключает работу двигателя на двух фазах.
• Номинальный ток: 630 А - максимальный рабочий ток, при котором устройство сохраняет устойчивость и точность срабатывания.
• Отключающая способность: 50 кА - способен безопасно прервать ток короткого замыкания до 50 тысяч ампер, что соответствует требованиям для крупных промышленных объектов.
• Степень защиты: IP40 - защищён от доступа к опасным частям предметами более 1 мм, но не защищён от воды и пыли. Подходит для установки внутри щитов.

Совместимость и монтаж

CHINT NM8N-800S M 630А 50кА 3P(R) монтируется на DIN-рейку шириной 35 мм, типичную для промышленных распределительных щитов. Клеммы рассчитаны на подключение медных проводников сечением до 185 мм2. Для правильного монтажа необходимо соблюдать момент затяжки контактов - он указан в руководстве производителя. Устройство не требует внешнего термореле, так как имеет встроенную тепловую защиту. Не рекомендуется устанавливать в условиях повышенной влажности или открытых площадках из-за низкой степени защиты IP40.

Безопасность и стандарты

CHINT NM8N-800S M 630А 50кА 3P(R) соответствует международным стандартам IEC/EN 60947-2 и IEC/EN 60947-4-1, которые регламентируют требования к выключателям для управления и защиты двигателей. Обеспечивает класс отключения C, оптимальный для нагрузок с высоким пусковым током, характерным для электродвигателей.

Преимущества

• Интегрированная тепловая защита - не требуется отдельное реле перегрузки, снижается количество элементов в цепи.
• Высокая отключающая способность (50 кА) - гарантирует безопасность даже при аварийных режимах в крупных энергоёмких системах.
• Механизм с быстродействующим расцепителем - минимизирует повреждение двигателя при КЗ.
• Чёткая индикация положения - рычаг позволяет легко определить состояние: включено / отключено / сработало.

Ограничения применения

• Не предназначена для установки вне закрытых щитов - степень защиты IP40 не защищает от влаги и пыли.
• Не подходит для частотных преобразователей - не обеспечивает защиту от импульсных помех и несинусоидальных токов.
• Работает только с постоянными температурными условиями; при экстремально высоких или низких температурах окружающей среды возможны отклонения в работе тепловой защиты.
• Требуется точная настройка тока срабатывания под конкретный двигатель - неправильно установленный порог может привести к ложному отключению или отказу защиты.

Примеры использования

• Защита асинхронного двигателя 400 В, 630 А на конвейере пищевого производства.
• Коммутация и защита насосной группы в системе водоснабжения промышленного комплекса.
• Управление вентиляционными установками в HVAC-системах с частыми циклами запуска.

Практические советы

• Перед установкой проверьте соответствие номинального тока двигателя (I_n) значению 630 А - допустимо +-10%, но не выше.
• При использовании в условиях с высокой температурой воздуха в шкафу - выбирайте модель с поправкой на температуру или увеличьте зазор вокруг аппарата.
• Обязательно используйте предохранители или другие средства защиты сверхтоков, если система не предусматривает достаточную внутреннюю защиту.
• После срабатывания - всегда проверяйте причину отключения перед повторным включением. Нельзя просто сбросить механизм без диагностики.
• Для обслуживания - отключите питание, используйте инструмент с изолированными ручками. Модуль не является ремонтопригодным - при выходе из строя заменяется полностью.
