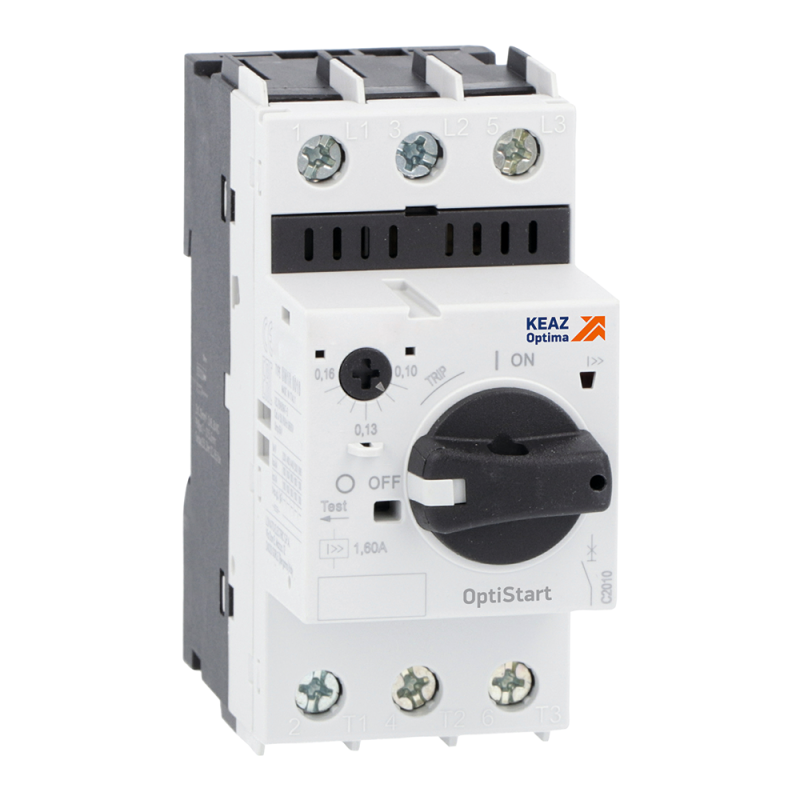

Выключатель автоматический для защиты двигателя OptiStart MP-32RH-14-T2 |340139| КЭАЗ

Автоматический выключатель 14А T2 MP-32RH КЭАЗ предназначен для защиты электродвигателей от перегрузок, коротких замыканий и обрыва фазы. Устройство монтируется на DIN-рейку и подходит для промышленных систем управления, где требуется надёжная и точная защита двигателей мощностью до 5,5 кВт.

Назначение и область применения

Выключатель 14А T2 MP-32RH КЭАЗ используется для защиты трёхфазных электродвигателей в условиях частых пусков и перегрузок. Он обеспечивает одновременную защиту от перегрева из-за длительной нагрузки и от повреждений при коротком замыкании. Применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 14 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети
• Номинальное напряжение: 690 В - допустимое рабочее напряжение в сетях переменного тока
• Номинальная отключающая способность: 100 кА - способность безопасно прервать ток короткого замыкания до этого значения
• Номинальная коммутируемая мощность при AC-3, 400 В: 5,5 кВт - максимальная мощность двигателя, которую можно защищать при стандартном напряжении 400 В
• Система расцепления: термомагнитная - сочетание теплового (для перегрузок) и магнитного (для коротких замыканий) расцепителей
• Диапазон регулировки теплового расцепителя: 9–14 А - позволяет настроить чувствительность к перегрузкам в соответствии с реальной нагрузкой двигателя
• Уставка расцепителя короткого замыкания: 182 А - порог, при котором срабатывает магнитный расцепитель (кратно номинальному току: 13×I_n)
• Чувствительность к обрыву фазы: да - при потере одной фазы выключатель отключит цепь, чтобы предотвратить перегрев двигателя
• Защита от перегрева: да - реализуется через тепловой элемент, реагирующий на увеличение температуры обмоток двигателя
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки в закрытый щит
• Подключение: винтовые зажимы - надёжное, проверенное соединение для медных жил
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными шкафами и распределительными щитами

Совместимость и монтаж

Выключатель 14А T2 MP-32RH КЭАЗ устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - рекомендуется использовать многожильные или одножильные медные провода сечением 0,5–2,5 мм2. Перед монтажом необходимо отрегулировать тепловой расцепитель под фактический ток потребления двигателя (в диапазоне 9–14 А). Монтаж возможен только в сухих помещениях внутри электрощита с уровнем защиты не ниже IP54.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Обеспечивает защиту согласно классу B (по EN 60947-4-1) для двигателей с высокими пусковыми токами. Наличие функции защиты от обрыва фазы снижает риск выхода двигателя из строя при аварийных режимах работы.

Преимущества

• Точная настройка теплового расцепителя (9–14 А) позволяет адаптировать защиту под конкретный двигатель, минимизируя ложные срабатывания
• Высокая отключающая способность (100 кА) гарантирует безопасность даже в сетях с большими токами КЗ
• Функция защиты от обрыва фазы исключает необходимость в дополнительных реле контроля фаз
• Изготовлен в России (КЭАЗ) - гарантированная совместимость с отечественной аппаратурой и запчастями
• Жесткая конструкция с фиксированной установкой - устойчив к вибрациям и механическим воздействиям в промышленной среде

Ограничения применения

• Не предназначена для защиты однофазных нагрузок - только трёхфазные системы
• Степень защиты IP20 требует обязательной установки в закрытый щит - нельзя использовать на открытом воздухе или во влажных помещениях без дополнительной защиты
• Работает только с двигателями мощностью до 5,5 кВт при 400 В - для более мощных нужна модель с большим номиналом
• Не имеет встроенного дистанционного управления - управление только ручное (ручка включения/выключения)
• Не поддерживает модульные дополнения (например, AUX контакты или блокировки) - ограниченная гибкость в сложных системах автоматизации

Примеры использования

• Защита насоса в системе водоснабжения мощностью 4 кВт
• Контроль двигателя конвейера на пищевом производстве
• Обеспечение безопасности вентилятора в HVAC-системе
• Автоматическое отключение компрессора при обрыве фазы

Практические советы

• Перед первым запуском обязательно отрегулируйте тепловой расцепитель под ток двигателя - используйте значение близкое к номинальному току (не выше 14 А)
• Проверьте плотность затяжки винтов после первого включения - нагрев может вызвать ослабление контакта
• Если двигатель часто запускается (более 10 раз в час), убедитесь, что выключатель рассчитан на такие условия - T2 MP-32RH КЭAZ подходит для AC-3 (пусковые токи до 6×I_n)
• Не заменяйте этот выключатель обычным автоматом без защиты от обрыва фазы - это может привести к выходу двигателя из строя
• Для удобства обслуживания выбирайте место установки с достаточным доступом к рычагу включения/выключения
