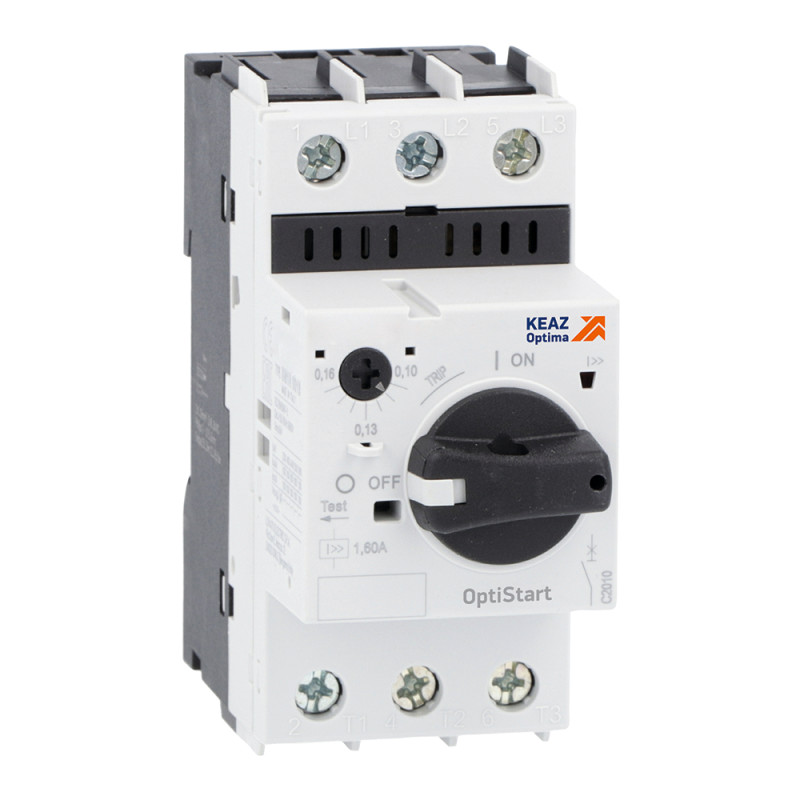

Выключатель автоматический для защиты двигателя OptiStart MP-32RH-2,5-T2 |340141| КЭАЗ

Автоматический выключатель 2,5А T2 серии MP-32RH КЭАЗ - трёхполюсное встраиваемое устройство с термомагнитным расцеплением, предназначенное для защиты трёхфазных электродвигателей от перегрузок и коротких замыканий. Устройство обеспечивает надёжную работу в промышленных системах управления, особенно там, где важна чувствительность к обрыву фазы.

Назначение и область применения

Автоматический выключатель 2,5А T2 серии MP-32RH КЭАЗ применяется для защиты трёхфазных электродвигателей малой и средней мощности - до 0,75 кВт при напряжении 400 В. Подходит для установки на станках, насосах, компрессорах, конвейерах и других устройствах, требующих точной защиты от перегрузок, коротких замыканий и обрыва фазы. Устройство рассчитано на постоянную эксплуатацию в промышленных условиях, где требуется высокая надёжность и быстрое отключение при аварии.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальный ток: 2,5 А - максимальный рабочий ток, при котором выключатель не срабатывает;
• Диапазон установки расцепителя перегрузки: 1,6–2,5 А - можно настроить порог срабатывания при длительной перегрузке в этом интервале;
• Диапазон регулировки расцепителя КЗ: 32,5 А - срабатывание при кратковременных скачках тока выше этого значения;
• Номинальное напряжение: 690 В - допустимо использование в сетях до этой величины;
• Номинальная отключающая способность Icu 400 В: 100 кА - способен безопасно отключить цепь даже при очень больших токах КЗ;
• Номинальная коммутируемая мощность AC-3 400 В: 0,75 кВт - максимальная мощность двигателя, который можно защищать при частых пусках;
• Система расцепления: термомагнитная - сочетает тепловую защиту от перегрузки и магнитную - от КЗ;
• Чувствительность к обрыву фазы: да - отключает питание при потере одной из фаз, предотвращая перегрев двигателя;
• Защита от перегрева: да - внутренний механизм реагирует на повышение температуры;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды;
• Тип подключения: винтовое - провода зажимаются болтами, требует правильного момента затяжки;
• Конструкция: встраиваемое устройство фиксированной установки - монтируется в щит, не предназначено для переноски или частого демонтажа.

Совместимость и монтаж

Автоматический выключатель 2,5А T2 серии MP-32RH КЭАЗ устанавливается на DIN-рейку шириной 35 мм. Для подключения используются медные жилы сечением до 2,5 мм2. Винтовые зажимы требуют осторожного затягивания - переусиливать нельзя, чтобы не повредить контакты. Монтаж возможен только в закрытых щитах с уровнем защиты не ниже IP54, так как сам выключатель имеет IP20. Не рекомендуется использовать в местах с повышенной вибрацией без дополнительной амортизации.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Обеспечивает класс отключения C, что оптимально для двигателей. Защита от обрыва фазы и перегрева соответствует нормам безопасности для промышленного оборудования. Сертифицирован для работы в условиях, предусмотренных для электротехнических изделий категории III.

Преимущества

• Высокая отключающая способность (100 кА) - гарантирует безопасность даже при серьёзных авариях;
• Настройка тока перегрузки в диапазоне 1,6–2,5 А - позволяет точно адаптировать защиту под конкретный двигатель;
• Реакция на обрыв фазы - снижает риск выхода двигателя из строя;
• Фиксированная конструкция - исключает случайное отключение или изменение параметров;
• Производитель КЭАЗ - проверенная российская компания с долгим опытом в промышленной аппаратуре.

Ограничения применения

• Не подходит для защиты нагрузок свыше 0,75 кВт при частых пусках (AC-3);
• IP20 - запрещена установка в открытых помещениях, на улице или в сырых зонах;
• Не предназначен для частого ручного включения/выключения - рассчитан на защиту, а не на управление;
• Требует точной настройки расцепителей; некорректная установка может привести к ложным срабатываниям или отказу защиты;
• Не совместим с системами дистанционного управления без внешних модулей.

Примеры использования

• Малый насос для системы орошения - 0,55 кВт, 380 В, 1,8 А - идеально подходит по току и мощности;
• Компрессор в мастерской - 0,75 кВт, 3 фазы, пуск с нагрузкой - защита от обрыва фазы продлит срок службы;
• Ленточный конвейер на пищевом участке - при обрыве одной фазы выключатель отключит питание, предотвратив перегрев двигателя;
• Шлифовальный станок - при перегрузке по току (например, из-за забивания) сработает тепловой элемент.

Практические советы

• Перед установкой проверьте соответствие номинала двигателя - ток должен попадать в диапазон 1,6–2,5 А, иначе выбирайте другое устройство;
• Используйте кабель с подходящим сечением - для 2,5 А достаточно 1,5–2,5 мм2 меди;
• При настройке расцепителя перегрузки - задавайте значение близкое к рабочему току двигателя, но не выше 2,5 А;
• Обязательно проверяйте затяжку винтов после первого включения - нагрев может вызвать ослабление;
• Не используйте этот выключатель вместо рубильника - он не предназначен для частого ручного включения;
• При работе в условиях с высокой температурой окружающей среды - учитывайте снижение допустимого тока, согласно таблицам производителя.
