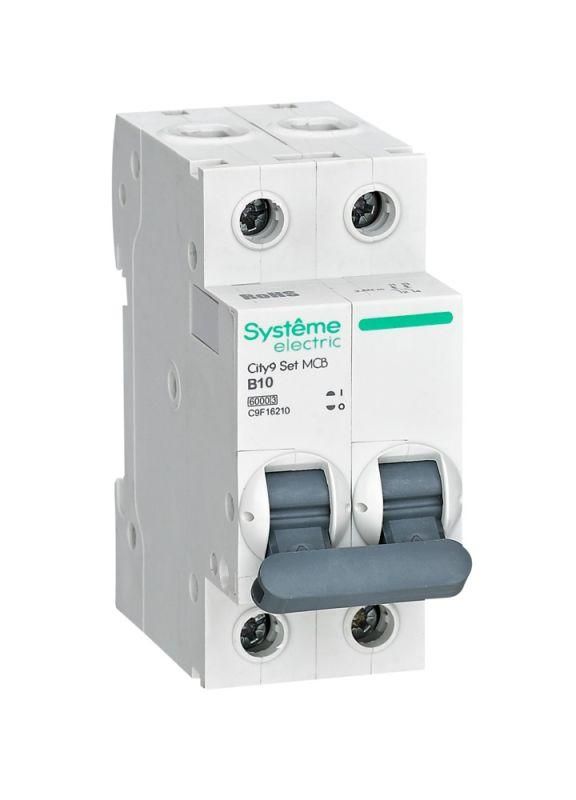

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f16210) - надёжное двухполюсное устройство для защиты бытовых и легкопромышленных цепей на 230 В переменного тока. Он сочетает компактную форму, высокую отключающую способность и безопасную конструкцию, что делает его удобным решением для монтажа на DIN-рейку.

Назначение и область применения

Выключатель City9 Set предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитках жилых домов, офисов, малых производственных объектов. Часто используется для защиты групп освещения, розеточных контуров, бытовой техники и других нагрузок до 10 А.

Технические характеристики

• Номинальный ток: 10 А
• Количество полюсов: 2 (1P+N - фаза + нейтраль)
• Номинальное напряжение: 220 В (переменный ток AC)
• Номинальное напряжение изоляции: 440 В
• Отключающая способность: 6 кА
• Характеристика срабатывания: B - подходит для нагрузок с умеренным пусковым током (например, освещение, бытовые приборы)
• Частота: 50/60 Гц
• Ширина: 2 модуля (стандартная ширина для DIN-рейки)
• Глубина монтажа: 45 мм
• Степень защиты IP20 - защищён от доступа пальцев, но не от воды и пыли
• Поперечное сечение провода: 1–25 мм2
• Класс токоограничения: 3 - быстрое гашение дуги при КЗ
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальной степенью запылённости
• Момент затяжки клемм: 2,5 Нм
• Гарантия: 3 года (36 месяцев)

Совместимость и монтаж

Устройство совместимо со всеми стандартными DIN-рейками типа TS35. Монтаж осуществляется путём защёлкивания на рейку - никаких инструментов не требуется. Для подключения используйте провода сечением от 1 до 25 мм2. Обратите внимание: нейтральный проводник подключается через отдельный зажим, поэтому важно соблюдать полярность - фаза и ноль должны быть правильно распределены. Корпус имеет монолитную лицевую панель, что предотвращает случайное касание внутренних частей при установленном положении.

Безопасность и стандарты

Выключатель соответствует требованиям стандарта EN 60898-1 и директиве RoHS 2.0 - материал корпуса не содержит опасных веществ. Клеммы спроектированы так, чтобы исключить выпадение проводов и контакт с токоведущими элементами. Механизм мгновенной коммутации обеспечивает быстрое отключение даже при слабом контакте, снижая риск возгорания. Защита IP20 позволяет использовать устройство только внутри помещений.

Преимущества

• Механизм мгновенной коммутации - быстрое отключение при аварии, минимизирует повреждение оборудования
• Безопасные клеммы - провод не может выскочить и не касается открытых деталей
• Монолитный корпус - прочный пластик с 6 металлическими заклёпками, устойчив к механическим воздействиям
• Фиксированный момент затяжки 2,5 Нм - гарантирует надёжный контакт без перетяга или слабого зажима
• Гарантия 3 года - подтверждает качество сборки и материалов

Ограничения применения

Не применяется во внешних установках, в сырых или пыльных средах - IP20 не обеспечивает защиту от влаги и пыли. Не подходит для мощных двигателей или сварочного оборудования - характеристика B реагирует на пусковые токи, которые могут привести к ложному срабатыванию. Не рекомендован для цепей с постоянным током (DC) - рассчитан только на переменный ток 50/60 Гц. Не следует использовать в условиях температур ниже -5C или выше +40C без дополнительной вентиляции.

Примеры использования

• Защита группы розеток в квартире
• Отключение светильников в коридоре или комнате
• Щитовая защита для холодильника, стиральной машины, микроволновой печи
• Распределительный щит в небольшом офисе или мастерской

Практические советы

• При подключении проверьте, что провод полностью вставлен в клемму - недостаточно глубокий вход может вызвать нагрев
• Используйте отвертку с регулируемым моментом или просто плотно затяните до упора - 2,5 Нм легко достигнуть рукой без усилия
• При замене старого автомата убедитесь, что новый также имеет ширину 2 модуля - иначе не поместится в щите
• Обратите внимание: City9 Set - это часть системы City9 Systeme Electric; все устройства этой серии совместимы между собой по форме, цвету и креплению
• Для точного определения места установки учтите глубину монтажа - 45 мм требуют достаточного свободного пространства за DIN-рейкой
