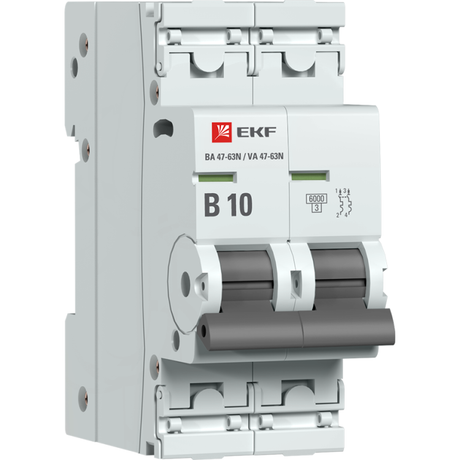

Автоматический выключатель 2P 10А (B) 6кА ВА 47-63N PROxima - M636210B EKF

Автоматический выключатель ВА 47-63N PROxima - это надёжный двухполюсный аппарат для защиты электропроводки от перегрузок и коротких замыканий. Разработан для установки в распределительных щитах бытовых и административных объектов. Бренд EKF, артикул m636210b - сертифицированное решение для систем с номинальным током до 10 А.

Назначение и область применения

Автоматический выключатель ВА 47-63N PROxima предназначен для защиты групповых цепей освещения, розеток и маломощного оборудования. Подходит для установки в жилых домах, офисах, магазинах и других помещениях с переменным током частотой 50 Гц. Применяется там, где требуется защита от длительных перегрузок и кратковременных КЗ - например, для линий с медными проводами сечением 1–16 мм2.

Технические характеристики

• Номинальный ток: 10 А - допустимый постоянный ток без срабатывания
• Количество полюсов: 2 - защищает одновременно фазу и ноль
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, идеален для бытовых нагрузок (лампы, компьютеры, бытовая техника)
• Номинальное напряжение: 230 В AC - работает в сетях 220–240 В
• Напряжение изоляции: 660 В - гарантирует безопасную работу при скачках напряжения
• Импульсное напряжение: 4 кВ - устойчив к кратковременным высоковольтным импульсам
• Сечение провода: 1–16 мм2 - совместим с большинством распространённых кабелей
• Ширина по модулям: 2 - занимает два стандартных модуля на DIN-рейке
• Температурный режим: -25…+50 C - можно использовать в неотапливаемых помещениях
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Глубина монтажа: 50 мм - требует достаточного места внутри щита
• Частота: 50 Гц - рассчитан на российские и европейские сети
• Гарантия: 84 месяца - один из самых длинных сроков в классе

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Установка происходит путём зацепления за рейку и последующего нажатия до щелчка. Для подключения используются винтовые зажимы, доступ к которым закрывается пластиковыми крышками - они позволяют опломбировать аппарат после монтажа. Максимальное сечение провода - 16 мм2; минимальное - 1 мм2. Не рекомендуется использовать многожильные провода без наконечников - возможен плохой контакт. Артикул m636210b совместим со всеми щитами, поддерживающими модульную систему EKF PROxima.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N PROxima соответствует требованиям ГОСТ IEC 60898-1 - международному стандарту для устройств защиты в бытовых и аналогичных условиях. Цветовой индикатор на передней панели показывает реальное положение контактов: «ON» - включено, «OFF» - отключено. Это позволяет визуально контролировать состояние аппарата без тестера. Пластиковая крышка над зажимами снижает риск поражения током при обслуживании.

Преимущества

• Усиленный корпус с дополнительными заклёпками - повышена механическая прочность
• Цветной индикатор состояния контактов - упрощает диагностику
• Пластины с двойным зажимом - обеспечивают плотный контакт даже при слабом затягивании
• Удобная рукоятка - легко включать/выключать даже в перчатках
• Опломбируемая конструкция - препятствует несанкционированному вмешательству
• Долгая гарантия - 7 лет против обычных 2–3 лет у конкурентов

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не обеспечивает герметичность
• Не подходит для защиты мощных двигателей, сварочных аппаратов или оборудования с высоким пусковым током - характерistica B слишком чувствительна
• Не используется в цепях постоянного тока - только переменный ток 50 Гц
• Требует минимум 50 мм глубины в щите - не подходит для узких или старых шкафов
• Не имеет функции дифференциальной защиты - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита группы розеток в спальне или кухне
• Отключение светильников в коридоре или на лестнице
• Щитовая защита для холодильника, микроволновки, телевизора
• Обеспечение безопасности в распределительном щите квартиры или офиса

Практические советы

• Выбирая автомат, проверьте соответствие сечения провода - для 10 А достаточно 2,5 мм2 меди, но если провод тянется более 30 метров - лучше взять 4 мм2
• При монтаже используйте наконечники НШВИ для многожильных проводов - так контакт будет надёжнее
• Не забудьте про пломбу: после сборки щита закройте крышку зажимов - это обязательное условие для энергонадзора
• Если в щите уже есть УЗО - этот автомат стоит ставить после него, как обычный групповой выключатель
• Для помещений с высокой влажностью (ванная, баня) обязательно сочетайте с УЗО и выбирайте модели с IP44+
