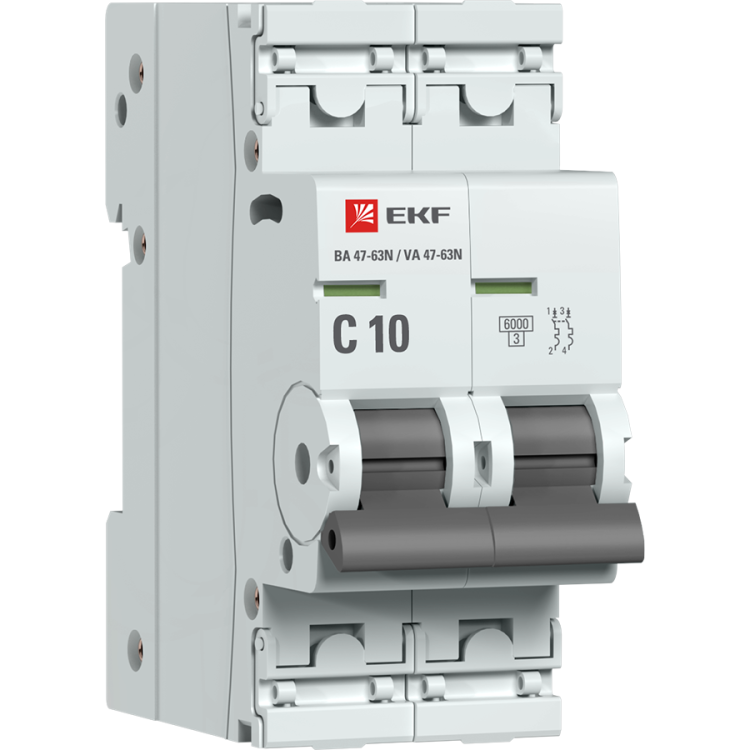

Автоматический выключатель 2P 10А (C) 6кА ВА 47-63N PROxima - M636210C EKF

Автоматический выключатель модульный двухполюсный 10А (C) 6кА ВА 47-63N от EKF - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Артикул m636210c относится к серийной линейке PROxima, где реализованы улучшения конструкции и повышена безопасность.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 10А (C) 6кА ВА 47-63N защищает однофазные цепи переменного тока с номинальным током до 10 А. Применяется в бытовых и промышленных электроустановках: для защиты групп освещения, розеточных контуров, бытовой техники, насосов, маломощных станков и других нагрузок с умеренным пусковым током. Двухполюсное исполнение позволяет отключать одновременно фазу и ноль - важно для безопасности при обслуживании и ремонте.

Технические характеристики

• Номинальный ток: 10 А - допустимый постоянный ток без срабатывания
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, двигатели мощностью до 2–3 кВт)
• Номинальное напряжение: 230 В AC / 50 Гц - для стандартных сетей в России и странах СНГ
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Количество полюсов: 2 - отключение фазы и нулевого провода
• Напряжение изоляции: 660 В - гарантирует безопасную работу при повышенных напряжениях
• Импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам (молнии, коммутационные броски)
• Сечение проводника: 1–16 мм2 - совместим с медными проводами от 1 до 16 квадратных миллиметров
• Модульная ширина: 2 М - занимает два модуля на DIN-рейке (35 мм каждый)
• Глубина монтажа: 50 мм - требует свободного места внутри щита
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от пыли и влаги
• Рабочая температура: –25…+50 C - подходит для установки в неотапливаемых помещениях, но не на улице
• Степень загрязнения: 2 - рассчитан на нормальные условия без пылевых отложений и конденсата

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 10А (C) 6кА ВА 47-63N монтируется на стандартную DIN-рейку шириной 35 мм. Устройство имеет двухпозиционный зажим, который легко фиксируется на рейке без инструментов. Для подключения используются винтовые клеммы, доступ к которым закрывается пластиковыми крышками - они позволяют опломбировать аппарат против несанкционированного вскрытия. Кабель сечением 1–16 мм2 затягивается отверткой. Глубина монтажа 50 мм требует достаточного внутреннего объема щита. Совместим со всеми типами щитов, поддерживающими модульную систему EKF и аналогичные решения.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N соответствует требованиям ГОСТ IEC 60898-1 - основному стандарту для бытовых и аналогичных коммутационных аппаратов. Цветовой индикатор на лицевой панели показывает реальное положение контактов: «ON» - включен, «OFF» - отключен. Это снижает риск ошибок при диагностике. Пластиковые крышки на клеммах предотвращают случайный контакт с токоведущими элементами. Наличие усиленного корпуса с дополнительными заклепками увеличивает механическую прочность и долговечность.

Преимущества

• Улучшенная конструкция корпуса - выше жесткость и устойчивость к деформации
• Цветовая индикация состояния контакта - наглядное определение вкл/выкл без тестера
• Пластины с опломбированием - исключают несанкционированный доступ к проводам
• Удобная рукоятка - легкое управление даже в условиях ограниченного пространства
• Долгий срок гарантии - 84 месяца (7 лет) - подтверждает высокую надежность

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендуется для нагрузок с очень высоким пусковым током (например, крупные асинхронные двигатели, сварочные аппараты) - характеристика C не всегда справляется с длительными выбросами
• Не подходит для трехфазных цепей - только двухполюсное исполнение для одной фазы
• Требует наличия DIN-рейки; не предусматривает крепление болтами или другими методами
• Работает только при температуре выше –25 C - не используется в холодных складах без отопления

Примеры использования

• Защита группы розеток в квартире или офисе
• Отключение питания кондиционера или теплового насоса
• Щитовое оборудование в торговых точках для освещения и малой техники
• Электрошкафы на производстве для управления насосами, вентиляторами, конвейерами с пуском до 2 кВт

Практические советы

• Выбирая автомат, проверьте соответствие сечения кабеля - используйте провода 1,5–2,5 мм2 для розеток, 4–6 мм2 для мощных приборов
• При монтаже затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить клемму
• Для многоквартирных домов рекомендуется использовать пломбы - это обязательное требование энергонадзора
• Если требуется защита от перенапряжений - параллельно установите УЗИП, так как этот автомат не выполняет эту функцию
• Проверяйте индикатор после каждого включения - он должен четко указывать состояние контактов
• При замене старого автомата убедитесь, что новый также имеет ширину 2 модуля и глубину 50 мм - иначе не поместится в щит
