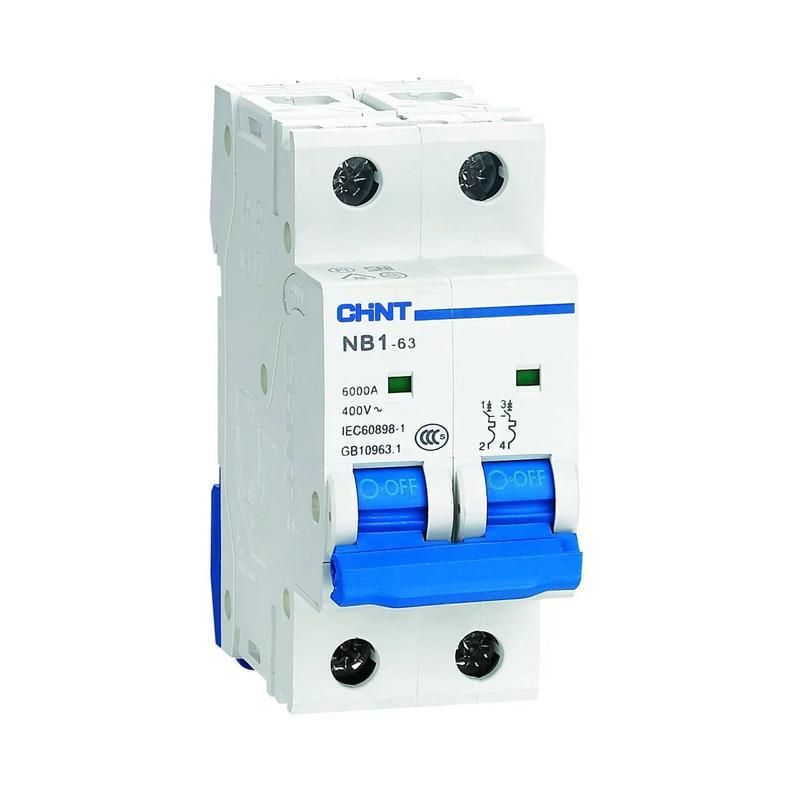

Выключатель автоматический двухполюсный NB1-63 2P 10A 6кА х-ка B (DB) (R) | 179642 CHINT

Автоматический выключатель NB1-63 от CHINT - двухполюсный модульный аппарат на 10 А с характеристикой B и отключающей способностью 6 кА, предназначен для защиты бытовых и промышленных цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку и совместимо со стандартными щитами.

Назначение и область применения

Выключатель NB1-63 используется для защиты электрических цепей с номинальным напряжением до 400 В переменного тока. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и легкопромышленных объектов. Применяется там, где требуется надежная защита от перегрузок и коротких замыканий - например, для групповой защиты розеточных контуров, светильников, маломощных насосов и оборудования с плавным пуском.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 2 - защищает два фазных провода одновременно
• Характеристика срабатывания: B - реагирует на перегрузки при токе 3–5 кратном от номинала; оптимален для бытовой техники и освещения
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при значительном КЗ
• Номинальное напряжение: 400 В / изоляция: 500 В - рассчитан на работу в трехфазных системах 220/380 В
• Напряжение импульсной прочности: 4 кВ - устойчив к кратковременным скачкам напряжения
• Тип тока: AC - работает только с переменным током
• Модульная ширина: 2 М (36 мм) - занимает два модуля на DIN-рейке
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Степень защиты: IP20 - защищен от доступа пальцев, но не от пыли и воды
• Степень загрязнения: 2 - можно использовать в условиях обычной запыленности, без агрессивной среды
• Механический ресурс: 20 000 циклов включения/выключения
• Электрический ресурс: 10 000 циклов при номинальной нагрузке
• Класс токоограничения: 3 - обеспечивает снижение энергии КЗ через себя

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабельные наконечники (FORK) или прямые выводы. Ширина одного полюса - 18 мм, поэтому два полюса занимают 36 мм места на рейке. Выключатель NB1-63 совместим с другими элементами серии NB1-63: возможно подключение вспомогательных контактов XF9, сигнальных контактов XF9J или расцепителей S9/V9. Нельзя устанавливать его в местах с высокой влажностью, брызгами воды или пылевыми выбросами - степень защиты IP20 не позволяет этого.

Безопасность и стандарты

Выключатель соответствует требованиям международных норм IEC/EN 60898-1 для коммунальных и аналогичных применений. Категория применения A гарантирует селективность при работе с предохранителями. Класс токоограничения 3 повышает безопасность при возникновении КЗ, снижая тепловую энергию внутри сети. Все материалы соответствуют нормам горючести UL94-V0.

Преимущества

• Надежное механическое срабатывание благодаря двойному контакту и качественной пружинной системе
• Яркое окно индикации показывает состояние контакта - “I” (включен), “O” (отключен), что удобно при диагностике
• Гибкость комплектации: возможность добавления сигналов и расцепителей без замены основного устройства
• Совместимость с продукцией других производителей на базе стандарта EN 60947
• Высокая долговечность: более 10 тысяч электрических циклов работы

Ограничения применения

• Не применяется в цепях постоянного тока (DC)
• Не рекомендован для помещений с повышенной влажностью, сыростью, возможностью попадания воды - IP20 недостаточно
• Не подходит для защиты мощных двигателей с высоким пусковым током - для них лучше выбрать характеристику C или D
• Не следует использовать в качестве единственного средства защиты в цепях с частыми включениями (более 10 раз в день); для таких задач нужен контактор
• Не имеет функции дифференциальной защиты - для защиты человека от поражения током необходим отдельный УЗО

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита осветительных цепей в многоквартирном доме
• Контур питания CNC-станка или принтера с плавным пуском
• Общий входной автомат в этажном щите перед счетчиком
• Цепь управления насосом глубинного водоснабжения (при условии отсутствия частых пусков)

Практические советы

• Выбирая автомат NB1-63, проверьте соответствие номинального тока нагрузке - не стоит ставить 10 А на цепь с потреблением 9,5 А, так как он будет часто срабатывать при длительной нагрузке
• При сборке щита используйте клеммы с наконечниками OF или PF - они обеспечивают лучший контакт, чем голый провод
• Если планируете контролировать состояние автомата удалённо - заказывайте модель с вспомогательным контактом XF9
• Не закручивайте болты слишком сильно - это деформирует корпус и нарушает герметизацию контактов
• Проверяйте положение рычага после каждого обслуживания: если видно красное окно - автомат сработал, необходимо найти причину
