Выключатель автоматический двухполюсный 6A B 6kA City9 | C9F16206 |Systeme Electric APC

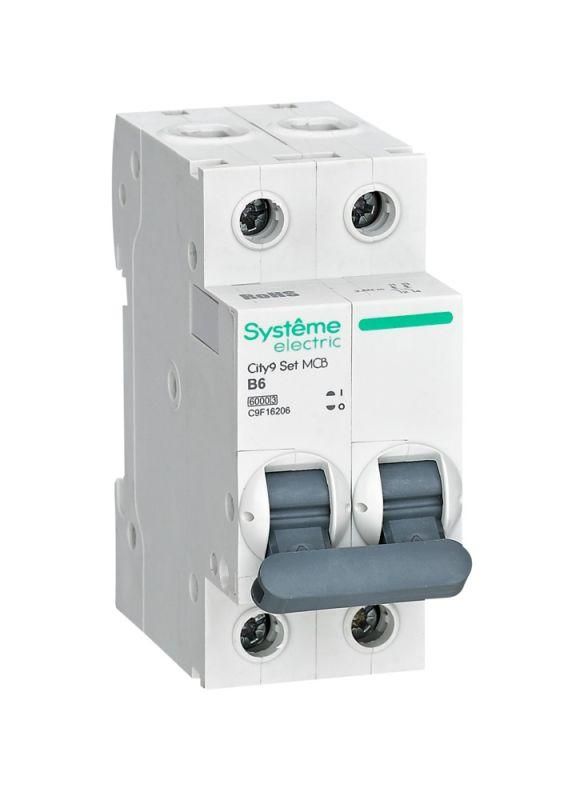

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f16206) - двухполюсный защитный аппарат для контроля нагрузки и предотвращения аварий в бытовых и легкопромышленных электросетях на 230 В. Он сочетает надежную отключающую способность, компактность и безопасную конструкцию, подходящую для установки на DIN-рейку.

Назначение и область применения

Выключатель City9 Set предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для использования в жилых домах, офисах, малых производствах и объектах с умеренной нагрузкой. Особенно эффективен там, где требуется одновременное отключение фазы и нулевого проводника - например, в группах освещения, розеточных контуров, бытовой техники и систем управления.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Количество полюсов: 2 (1P+N) - отключаются одновременно фаза и нейтраль, что повышает безопасность при обслуживании;
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 Ампер;
• Характеристика срабатывания: B - реагирует на перегрузки и КЗ при токах от 3–5 кратного номинала, оптимально для бытовых устройств с невысокими пусковыми токами (например, светильники, зарядные устройства);
• Работает в сети переменного тока 220 В, частотой 50–60 Гц;
• Номинальное напряжение изоляции: 440 В - обеспечивает безопасную работу даже при кратковременных скачках напряжения;
• Максимальное сечение провода: 1–25 мм2 - совместим с медными кабелями от тонких до мощных;
• Ширина: 2 модуля (18 мм каждый) - занимает минимум места на DIN-рейке;
• Глубина монтажа: 45 мм - требует достаточного пространства внутри распределительного щита;
• Степень защиты IP20 - защищён от прикосновений пальцев и твердых предметов, но не от воды и пыли; подходит только для внутренней установки в сухих помещениях;
• Класс токоограничения: 3 - снижает величину тока КЗ через себя, уменьшая механические и тепловые воздействия на сеть;
• Способ монтажа: на DIN-рейку типа TS35;
• С коммутируемым нейтральным проводником: да - ноль также отключается, что соответствует современным требованиям безопасности.

Совместимость и монтаж

City9 Set легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно зафиксировать выключатель защелкой - никаких болтов или инструментов не требуется. Клеммы рассчитаны на зажим проводов сечением от 1 до 25 мм2. Перед подключением убедитесь, что провод зачищен на 8–10 мм и плотно затянут - слабый контакт вызывает нагрев. Выключатель совместим со всеми элементами серии City9: счетчиками, УЗО, другим автоматическим оборудованием от Systeme Electric.

Безопасность и стандарты

Изделие соответствует международным нормам IEC/EN 60898-1 для автоматических выключателей для бытового и аналогичного использования. Механизм «мгновенной коммутации» гарантирует быстрое отключение при КЗ, снижая риск возгорания. Безопасные клеммы предотвращают случайное попадание оголенного провода в рабочую зону. Корпус изготовлен из ударопрочного самозатухающего пластика, устойчивого к перегреву. Шесть металлических заклепок усиливают прочность конструкции.

Преимущества

• Двухполюсное отключение фазы и нуля - повышает безопасность при ремонте и диагностике;
• Компактный формат (2 модуля) - экономит место в щите;
• Усиленная конструкция с заклепками - долговечность даже при частых срабатываниях;
• Поддержка широкого диапазона сечений проводов - универсальность для разных типов кабелей;
• Совместимость с другими изделиями серии City9 - позволяет собирать единые системы защиты.

Ограничения применения

• Не предназначена для внешних установок - степень защиты IP20 не допускает контакта с влагой и пылью;
• Характеристика B не рекомендована для оборудования с высокими пусковыми токами (например, мощные насосы, компрессоры, сварочные аппараты) - возможны ложные срабатывания;
• Не подходит для цепей постоянного тока - работает только с переменным напряжением 50–60 Гц;
• Требуется минимальная глубина щита 45 мм - не подходит для очень компактных шкафов.

Примеры использования

• Защита группы розеток в кухне или ванной комнате;
• Отключение осветительных цепей в квартире;
• Щитовая защита для холодильника, микроволновой печи, стиральной машины;
• Электрооборудование в небольших мастерских, гаражах, офисах с умеренной нагрузкой.

Практические советы

• Выбирая City9 Set, проверьте соответствие номинального тока (6 А) нагрузке цепи - не превышайте 80% от номинала (до 4,8 А длительно) для надежной работы;
• Если в цепи есть двигатель или трансформатор - лучше выбрать характеристику C вместо B;
• Перед первым включением убедитесь, что все провода правильно подсоединены и не задевают соседние автоматы;
• При сборке щита используйте метки на выключателе - они помогут быстро найти нужный контур;
• Не заменяйте этот автомат на более мощный без пересчета сечения кабеля - это опасно!
