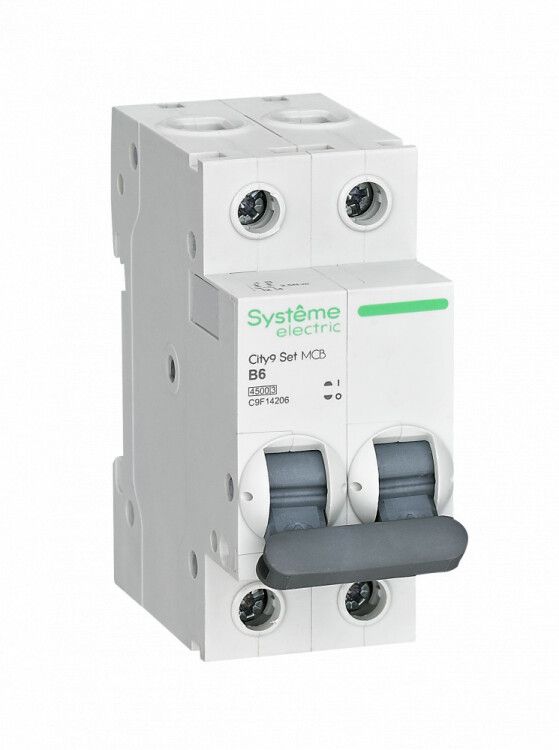

Выключатель автоматический модульный 2п B 6А 4.5кА City9 Set 230В SE C9F14206 APC

Автоматический выключатель City9 SE c9f14206 - двухполюсный прибор для защиты бытовых и легкопромышленных цепей на 230 В переменного тока. Обеспечивает надежную отсечку при перегрузках и КЗ, устанавливается на DIN-рейку и совместим с системой City9 Set.

Назначение и область применения

City9 SE c9f14206 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых домов, офисов, малых производственных объектов. Часто используется для групповой защиты освещения, розеточных контуров, бытовой техники мощностью до 1,4 кВт.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может держать без отключения
• Номинальное напряжение: 230 В AC - рассчитан на однофазные сети 220–240 В
• Количество полюсов: 2 - отключает одновременно фазу и ноль
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, идеален для нагрузок с плавным запуском (освещение, бытовые приборы)
• Работает при частоте 50–60 Гц - совместим со всеми стандартными сетями
• Напряжение изоляции: 440 В - обеспечивает безопасную работу при кратковременных скачках напряжения
• Поперечное сечение провода: 1–16 мм2 - позволяет подключать медные кабели от 1 до 16 квадратов
• Монтаж: на DIN-рейку шириной 35 мм
• Ширина: 2 модуля - занимает два стандартных места на рейке
• Глубина монтажа: 45 мм - требует минимум 45 мм свободного пространства за щитом
• Степень защиты: IP20 - защищён от прикосновений пальцев и твердых предметов, но не от воды и пыли
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижает тепловую нагрузку на проводку
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью
• С коммутируемым нейтральным проводником: да - ноль также отключается, повышает безопасность при обслуживании

Совместимость и монтаж

City9 SE c9f14206 совместим с любыми DIN-рейками стандарта EN 60715. Монтируется легко: зажимной механизм фиксирует устройство одним движением. Для подключения используйте кабель сечением 1–16 мм2. Клеммы расположены сверху и снизу - можно подводить провода с любой стороны. Наличие коммутируемого нулевого контакта требует правильного подключения: фаза и ноль должны быть подсоединены строго согласно маркировке на корпусе. Не рекомендуется использовать в условиях повышенной влажности или открытых площадках - степень защиты IP20 не предусматривает защиту от брызг и пыли.

Безопасность и стандарты

Устройство соответствует международным нормам IEC/EN 60898-1. Конструкция включает ударопрочный термостойкий пластик и шесть металлических заклёпок, обеспечивающих механическую прочность. Клеммы спроектированы так, чтобы предотвращать случайное попадание проводов в заклеммное пространство - снижает риск короткого замыкания при затяжке. Механизм “мгновенной коммутации” гарантирует быстрое отключение даже при слабом усилии на рычаге.

Преимущества

• Отключение нулевого проводника - повышает безопасность при ремонте и диагностике
• Класс токоограничения 3 - меньше теплового воздействия на кабели при КЗ
• Фиксация на DIN-рейке без инструментов - удобен для быстрой замены
• Яркая цветовая маркировка положения “ON/OFF” - легко определить состояние в темноте
• Поддержка проводов до 16 мм2 - позволяет использовать более толстые кабели без переходников

Ограничения применения

• Не применяется в трехфазных сетях - только для однофазных цепей 230 В
• IP20 не допускает установку во влажных помещениях (ванная, баня, улица)
• Не подходит для двигателей с высоким пусковым током - характеристика B слишком чувствительна; для них нужна C или D
• Максимальная глубина монтажа 45 мм - требует достаточного внутреннего объема щита
• Не предназначен для частого ручного включения/выключения - не является рубильником

Примеры использования

• Защита группы розеток в гостиной или кухне
• Отключение света в коридоре или на лестнице
• Щиток в квартире для защиты одного этажа
• Электрощит малого офиса или мастерской
• Цепь питания компьютера, принтера, телевизора

Практические советы

• При подключении проверьте, что провод полностью вошёл в клемму - недостаточно затянутый контакт вызывает нагрев
• Используйте только медные провода - алюминиевые не подходят
• Если планируете подключать кабель 16 мм2, убедитесь, что он не перегибается перед входом в клемму - это может повредить изоляцию
• При сборке щита оставляйте минимум 10 мм свободного пространства вокруг автомата - для лучшей теплоотдачи
• City9 SE c9f14206 - часть системы City9 Set. Все устройства этой серии имеют одинаковый дизайн и шаг клемм - легко заменить или расширить систему
