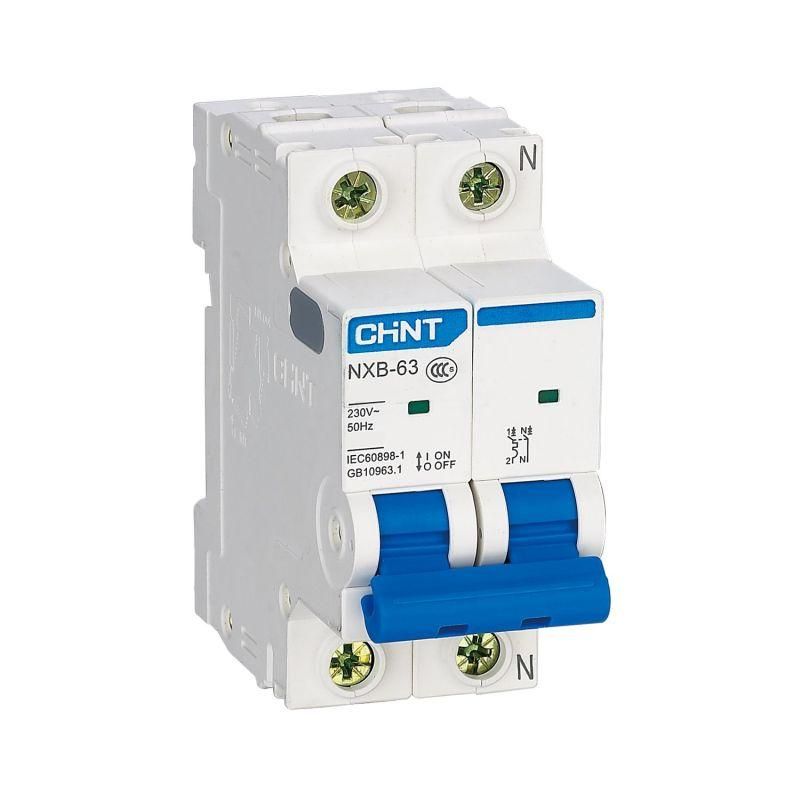

Выключатель автоматический однополюсный NXB-63 1P+N 6A 6кА х-ка B (R) | 814077 CHINT

Автоматический выключатель NXB-63 от CHINT - двухполюсный модульный прибор с нейтралью (1P+N), рассчитанный на ток 6 А и отключающую способность 6 кА. Предназначен для защиты электропроводки в жилых, офисных и промышленных объектах от перегрузок и коротких замыканий. Устройство совмещает надежность и простоту монтажа, что делает его популярным решением для бытовых и профессиональных установок.

Назначение и область применения

Выключатель NXB-63 используется для защиты однофазных цепей переменного тока с номинальным напряжением до 230 В. Подходит для защиты групповой проводки в квартирах, домах, торговых помещениях и малых производственных участках. Особенно эффективен там, где требуется одновременное отключение фазы и нейтрали - например, при ремонте, обслуживании или аварийной ситуации. Нейтральный проводник коммутируется вместе с фазой, исключая риск сохранения потенциала на оборудовании после отключения.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 230 В AC - работает в сети с напряжением 220–240 В
• Количество полюсов: 2 (1P+N) - один полюс для фазы, второй - для нейтрали, оба отключаются одновременно
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: B - реагирует на перегрузки и КЗ при токах 3–5 кратном от номинала, оптимален для бытовой техники и освещения
• Сечение подключаемого провода: 1–25 мм2 - позволяет использовать медные кабели от 1 мм2 до 25 мм2
• Напряжение изоляции: 300 В - обеспечивает безопасную работу при скачках напряжения до этого значения
• Степень защиты: IP20 - защищен от прикосновения пальцами и твердыми предметами, но не от воды и пыли
• Модульная ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке
• Частота: 50/60 Гц - совместим с сетями России, Европы и других стран
• Импульсное напряжение: 4 кВ - устойчив к кратковременным высоковольтным импульсам
• Рабочая температура: от -35C до +70C - можно устанавливать в неотапливаемых помещениях, щитовых, на улице внутри корпусов
• Глубина монтажа: 77,8 мм - требует достаточного свободного пространства в щите
• Степень загрязнения: 2 - предназначен для помещений с умеренной запыленностью и отсутствием проводящей пыли

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, подходящие для многожильных и одножильных проводов сечением от 1 до 25 мм2. Также возможна установка шин типа PIN и FORK. Выключатель NXB-63 имеет индикатор положения контактов - окно показывает «I» (включен) или «O» (выключен). Монтаж выполняется в электрощитах с учетом глубины 77,8 мм. Обеспечьте минимум 10 мм свободного пространства вокруг устройства для теплоотвода.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Отнесён к классу токоограничения 3 - снижает величину тока КЗ перед отключением, повышая безопасность оборудования. Категория применения A гарантирует селективность при работе с другими защитными устройствами. Устройство прошло испытания на механическую износостойкость (20 000 циклов включения/отключения) и электрическую (10 000 циклов), что подтверждает долгий срок службы даже при частом использовании.

Преимущества

• Объединение фазы и нейтрали в одном аппарате - исключает риск оставления нейтрали под напряжением
• Характеристика B - идеально подходит для бытовых нагрузок: свет, розетки, холодильники, компьютеры
• Надежная индикация положения контактов - легко определить состояние выключателя без тестера
• Совместимость с аксессуарами - возможно подключение вспомогательных и сигнальных контактов (AX-X1, AL-X1 и др.)
• Высокая степень защиты от внешних воздействий - IP20 и класс 3 токоограничения обеспечивают безопасность в условиях обычного использования

Ограничения применения

• Не предназначен для работы во влажных средах - IP20 не защищает от брызг и влаги
• Не рекомендован для мощных двигателей, сварочных аппаратов или оборудования с высокими пусковыми токами - для них нужна характеристика C или D
• Не следует применять в системах с постоянным током - только для переменного тока 50/60 Гц
• Не допускается установка в открытых местах без защитного корпуса - даже при наличии IP20
• Не подходит для цепей с током выше 6 А - превышение вызовет ложные срабатывания или выход из строя

Примеры использования

• Защита группы розеток в спальной комнате
• Отключение осветительной цепи в коридоре или ванной
• Щитовая защита в частном доме для одной этажной зоны
• Контроль питания для бытовой техники: микроволновки, кофеварки, телевизора
• Вторичная защита в распределительных щитах на дачах и офисах

Практические советы

• Выбирая между 1P и 1P+N - всегда используйте 1P+N, если есть возможность: это повышает безопасность при обслуживании
• Проверяйте посадочные размеры: ширина 2 модуля (36 мм) должна точно соответствовать месту в щите
• Не затягивайте зажимы слишком сильно - это повредит провод и снизит контакт
• Если планируете дальнейшую автоматизацию - выбирайте модель с возможностью подключения аксессуаров (AL-X1, SHT-X1)
• При замене старого автомата - проверьте соответствие номинала: 6 А - это максимум для розеток в типовой квартире, для кухни часто нужны 10–16 А
• Убедитесь, что в щите достаточно места для глубины 77,8 мм - особенно важно при установке в тонких стеновых нишах
