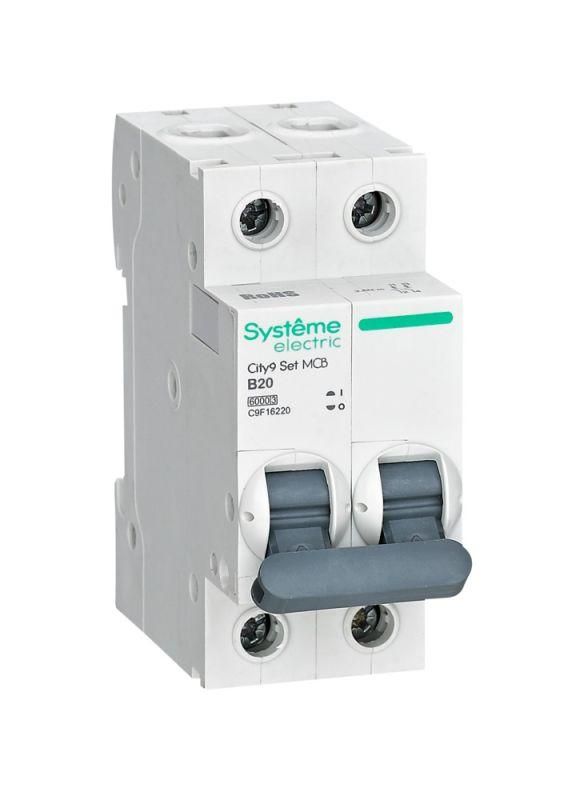

Выключатель автоматический двухполюсный 20A B 6kA City9 | C9F16220 |Systeme Electric APC

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f16220) - надёжное двухполюсное устройство для защиты бытовых и промышленных цепей на 230 В. Он сочетает компактность, безопасную конструкцию и соответствие международным стандартам, обеспечивая долгую работу в условиях повышенной нагрузки.

Назначение и область применения

City9 Set предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и на производстве. Особенно эффективен там, где требуется одновременное отключение фазы и нулевого проводника - например, при питании розеточных групп, освещения или оборудования с чувствительными к перепадам напряжения элементами.

Технические характеристики

• Номинальный ток: 20 А - выдерживает постоянную нагрузку до этого значения без срабатывания
• Количество полюсов: 2 (1P+N) - отключает и фазу, и ноль одновременно
• Характеристика срабатывания: B - оптимальна для бытовой техники и освещения, реагирует на умеренные перегрузки
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Работает при напряжении 220–230 В переменного тока, частота 50/60 Гц
• Номинальное напряжение изоляции: 440 В - гарантирует безопасность даже при кратковременных скачках
• Ширина: 2 модуля (стандарт DIN 43880) - легко помещается в типовые щиты
• Глубина монтажа: 45 мм - требует минимального свободного пространства за рейкой
• Поперечное сечение провода: 1–25 мм2 - совместим с большинством медных кабелей
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Класс токоограничения: 3 - снижает энергию КЗ, повышая безопасность всей сети
• Степень загрязнения: 2 - рассчитан на использование в помещениях со средним уровнем запылённости
• Момент затяжки клемм: 2,5 Нм - важно соблюдать при монтаже

Совместимость и монтаж

City9 Set монтируется на стандартную DIN-рейку шириной 35 мм. Устройство занимает два модуля - его можно установить рядом с другими автоматами, УЗО или реле. Для подключения используйте провода сечением от 1 до 25 мм2. Клеммы имеют зажимы с защитой от выпадения жил - провод не может проскочить внутрь корпуса. Перед затяжкой проверьте момент усилия: 2,5 Нм. Чрезмерное давление повредит контакты, недостаточное - вызовет нагрев.

Безопасность и стандарты

Устройство соответствует требованиям стандарта EN 60898-1 и нормативам RoHS 2.0 - не содержит опасных веществ. Механизм мгновенной коммутации обеспечивает быстрое отключение при аварии, минимизируя риск возгорания. Корпус выполнен из ударопрочного пластика с шестью металлическими заклёпками - увеличивает прочность и препятствует деформации при внешних воздействиях. Безопасные клеммы исключают доступ к токоведущим частям при установленном проводе.

Преимущества

• Механизм мгновенной коммутации - срабатывает быстрее обычных аналогов, снижая тепловые потери
• Безопасные клеммы - предотвращают случайный контакт с токоведущими элементами при обслуживании
• Монолитная лицевая панель - не имеет подвижных деталей, что повышает надёжность
• Гарантия 3 года - подтверждает качество сборки и материалов
• Поддержка коммутируемого нейтраля - позволяет полностью отключать цепь, включая ноль

Ограничения применения

City9 Set не предназначен для работы во влажных, пыльных или открытых помещениях - степень защиты IP20 не обеспечивает герметичность. Не используется в системах постоянного тока (DC). Не рекомендован для защиты мощных двигателей или сварочных аппаратов - для них нужна характеристика C или D. Также не следует применять в местах с частыми импульсными перегрузками (например, у входа в оборудование с высоким пусковым током), если не предусмотрены дополнительные средства защиты.

Примеры использования

• Защита группы розеток в квартире или офисе
• Отключение светильников и точечного освещения
• Щитовая защита для бойлеров, стиральных машин, духовых шкафов
• Электрооборудование в цехах с контролируемой средой (без влаги и пыли)

Практические советы

• Перед установкой убедитесь, что сечение кабеля соответствует заявленному диапазону (1–25 мм2)
• Используйте отвертку с регулируемым моментом или контрольный ключ для затяжки клемм - 2,5 Нм точно
• Не устанавливайте City9 Set рядом с источниками тепла - температурные колебания влияют на точность срабатывания
• Проверяйте целостность корпуса перед монтажом - трещины или деформации недопустимы
• При замене старого автомата - убедитесь, что новый также является двухполюсным (1P+N), чтобы сохранить отключение нуля
