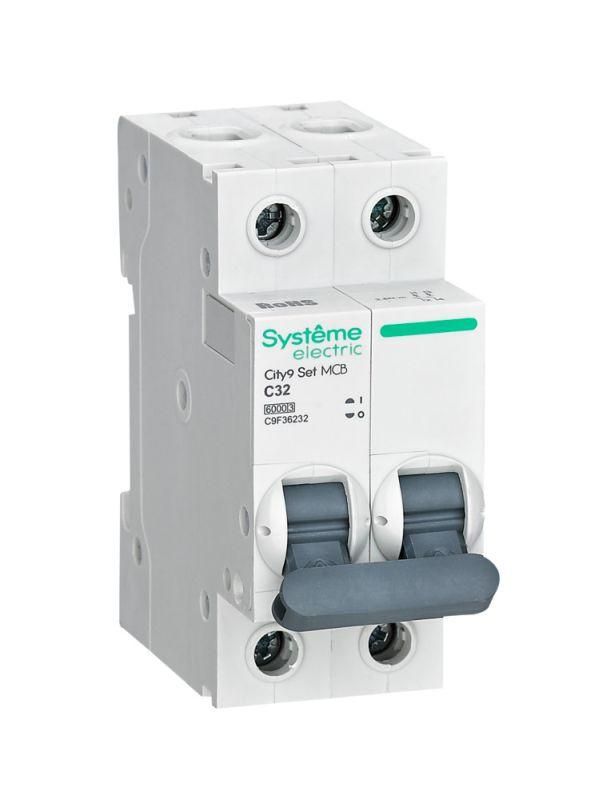

Выключатель автоматический двухполюсный 32A C 6kA City9 | C9F36232 |Systeme Electric APC

Автоматический выключатель двухполюсный (1P+N) 32А характеристика C 6кА 230В от бренда Systeme Electric, артикул c9f36231, предназначен для защиты бытовых и промышленных цепей переменного тока от перегрузок и коротких замыканий. Модель из серии City9 SET обеспечивает надёжную работу в условиях повышенной нагрузки и отличается компактностью, безопасными клеммами и механической прочностью.

Назначение и область применения

Этот автоматический выключатель защищает электрические сети с напряжением до 230 В переменного тока частотой 50–60 Гц. Он используется там, где требуется одновременное отключение фазы и нулевого провода - например, на входе в квартиру, у групповой розеточной линии, для мощных приборов типа бойлеров, кондиционеров или электрокотлов. Подходит для установки в распределительных щитках жилых домов, офисов и малых производственных объектов.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Количество полюсов: 2 (1P+N) - отключаются одновременно фаза и нейтраль
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, освещение, бытовые приборы)
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Номинальное напряжение изоляции: 440 В - гарантирует безопасную работу при скачках напряжения
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от воды и пыли
• Монтаж: на DIN-рейку шириной 35 мм, занимает 2 модуля (36 мм)
• Глубина монтажа: 45 мм - требует достаточного места внутри шкафа
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий тепловую нагрузку на проводку
• Степень загрязнения: 2 - рассчитан на использование в помещениях с умеренным уровнем запыления
• Род тока: переменный (AC)
• Напряжение: 220 В (рабочее), 230 В (номинальное)

Совместимость и монтаж

Устройство совместимо со всеми стандартными DIN-рейками 35 мм, используемыми в европейских и российских щитах. Для монтажа достаточно вставить устройство в рейку и зафиксировать зажимом. Обратите внимание: глубина 45 мм требует минимум 50–55 мм свободного пространства в щите с учётом проводов и других элементов. Клеммы предназначены для медных проводов сечением 0,5–25 мм2. Нельзя использовать многожильные провода без наконечников - они могут ослабить контакт.

Безопасность и стандарты

Выключатель соответствует международным требованиям безопасности для устройств класса 3. Конструкция включает механизмы, исключающие случайное прикосновение к токоведущим частям. Особенность - безопасные клеммы: провод не может проскользнуть внутрь корпуса даже при неплотной затяжке. Корпус изготовлен из ударопрочного пластика с 6 металлическими заклёпками, что повышает долговечность при механических воздействиях.

Преимущества

• Отключение фазы и нейтрали одновременно - повышает безопасность при обслуживании
• Механизм «мгновенной коммутации» - обеспечивает быстрый и надёжный разрыв цепи, снижает риск дугового замыкания
• Класс токоограничения 3 - меньше теплового удара на провода и оборудование при КЗ
• Индикатор положения контакта - наглядно показывает, включен или отключен прибор
• Компактность: всего 2 модуля - экономит место в щите

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP20 не допускает попадания воды
• Не рекомендован для цепей с высоким пусковым током (например, крупные двигатели) - характеристика C не всегда справляется с импульсами выше 5–7×Iн
• Не подходит для постоянного тока (DC) - работает только с переменным током 50/60 Гц
• Требует точного соблюдения сечения проводов - использование слишком толстых или тонких проводов снижает надёжность контакта

Примеры использования

• Защита группы розеток на кухне с плитой, микроволновкой и кофемашиной
• Входной автомат для квартирного щита вместо старого однополюсного
• Подключение бойлера мощностью до 7,4 кВт (при 220 В)
• Щит на даче для защиты освещения и розеток
• Линия питания конвектора или сплит-системы

Практические советы

• Выбирая этот автомат, проверьте, чтобы ваша проводка была рассчитана на 32 А - обычно это медный кабель сечением не менее 4 мм2
• При монтаже затягивайте клеммы усилием рук, без инструментов - переусилие повредит пластиковые детали
• Не устанавливайте рядом с источниками тепла (батареи, нагреватели) - температура выше +40C может вызывать ложные срабатывания
• Проверяйте состояние автомата каждые 6–12 месяцев: вручную включите и выключите его несколько раз - это продлевает срок службы контактов
• Если вам нужна защита от перенапряжений - параллельно установите УЗИП; данный автомат не выполняет эту функцию
