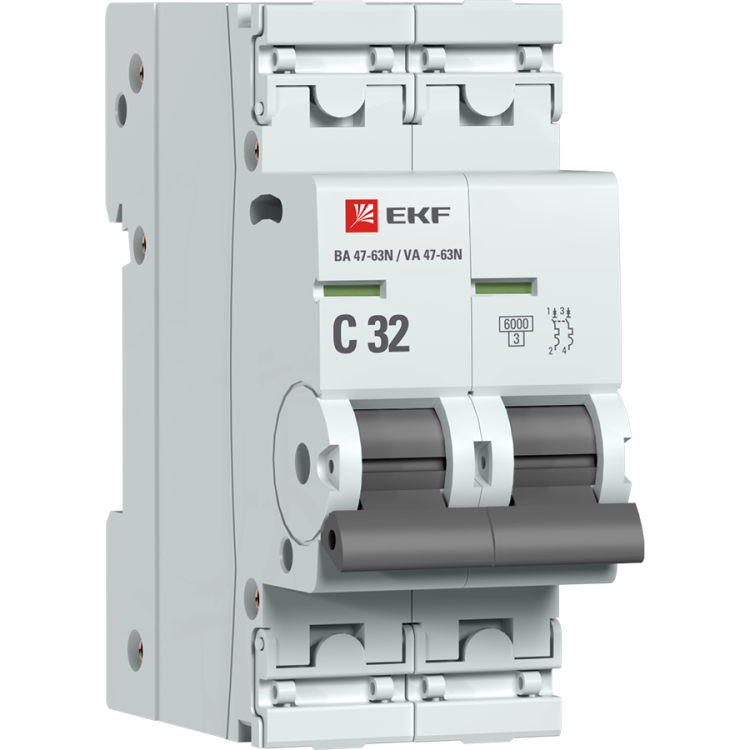

Автоматический выключатель 2P 32А (C) 6кА ВА 47-63N PROxima - M636232C EKF

Автоматический выключатель модульный двухполюсный 32А (C) 6кА ВА 47-63N от EKF - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Артикул m636232c относится к серийному решению PROxima, сочетающему надёжность и улучшенную конструкцию.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 32А (C) 6кА ВА 47-63N защищает однофазные сети переменного тока с частотой 50 Гц. Применяется для защиты групповых линий освещения, розеток, бытовых приборов и оборудования мощностью до 7,4 кВт. Устройство подходит для монтажа в квартирных, административных и производственных щитах. Характеристика C позволяет использовать его там, где возможны кратковременные пусковые токи - например, при запуске двигателей насосов, компрессоров или светильников с люминесцентными лампами.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может пропускать без отключения;
• Номинальное напряжение: 230 В - рабочее напряжение сети; допустимо до 660 В изоляции;
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель способен безопасно отключить;
• Количество полюсов: 2 - одновременно размыкает фазу и ноль, повышает безопасность при обслуживании;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, идеально для нагрузок с пусковыми бросками;
• Род тока: переменный (AC) - не предназначен для постоянного тока;
• Ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке;
• Сечение провода: 1–16 мм2 - совместим с медными проводами этого диапазона;
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от пыли и влаги;
• Рабочая температура: от –25C до +50C - подходит для установки в неотапливаемых помещениях;
• Импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от грозовых разрядов;
• Гарантия: 84 месяца - один из самых длинных сроков среди аналогичных изделий.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 32А (C) 6кА ВА 47-63N монтируется на стандартную DIN-рейку типа TS35. Глубина монтажа составляет 50 мм - требуется достаточный свободный объём внутри щита. Клеммы имеют двухпозиционную конструкцию: провод можно вставить как снизу, так и сверху, что упрощает сборку. Для фиксации используется винтовой зажим с усилием затяжки около 0,8 Нм - переизбыток силы может повредить контакт. Пластиковая крышка над клеммами защищает от случайного прикосновения и позволяет опломбировать устройство. Установка требует отключения питания и соблюдения правил электробезопасности.

Безопасность и стандарты

Выключатель соответствует ГОСТ IEC 60898-1 - основному стандарту для бытовых и аналогичных автоматических выключателей. Степень защиты IP20 гарантирует защиту от прикосновений пальцами, но не предназначена для влажных помещений. Цветовой индикатор на передней панели показывает состояние контакта: «ON» - замкнут, «OFF» - разомкнут. Это снижает риск ошибок при диагностике и ремонте. Усиленный корпус с дополнительными заклёпками увеличивает механическую прочность и долговечность.

Преимущества

• Улучшенная конструкция корпуса - повышенная жёсткость и долговечность;
• Пластиковые крышки на клеммах - исключают несанкционированный доступ и позволяют пломбировать;
• Цветной индикатор положения - наглядно показывает состояние аппарата без вскрытия;
• Удобная рукоятка - легко управлять даже в перчатках;
• Длинная гарантия - 84 месяца, что выше среднего для рынка;
• Поддержка широкого диапазона сечений проводов - 1–16 мм2 - универсальность для разных типов кабелей.

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50 Гц;
• IP20 не обеспечивает защиту от воды, пыли и влаги - нельзя устанавливать вне помещений, в сырых зонах (ванная, баня, подвал без теплоизоляции);
• Не рекомендуется для защиты высоких пусковых нагрузок (>10×Iн), таких как крупные двигатели - лучше выбрать характеристику D;
• Запрещено использовать при температуре ниже –25C или выше +50C - возможны отказы в работе;
• Не предназначен для частого ручного включения/выключения - рассчитан на аварийное отключение, а не на регулярную коммутацию.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Отключение линии питания кондиционера или теплового насоса;
• Щитовое оборудование на этаже многоквартирного дома;
• Линия питания станков с асинхронным двигателем (до 5,5 кВт);
• Электрооборудование в складских и производственных помещениях с нормальной влажностью.

Практические советы

• Выбирая автомат, проверьте соответствие сечения кабеля - используйте провод 2,5–4 мм2 для 32 А, чтобы избежать перегрева;
• При установке на DIN-рейку убедитесь, что глубина щита ≥50 мм - иначе выключатель будет торчать;
• Не забывайте про пломбировку после монтажа - особенно в общественных и арендованных помещениях;
• Проверяйте индикатор состояния перед работой - он точнее, чем внешний вид рычага;
• При замене старого автомата - сравнивайте характеристики: ток, класс, число полюсов. Замена на более слабый (например, 25 А) может вызвать ложные срабатывания.
