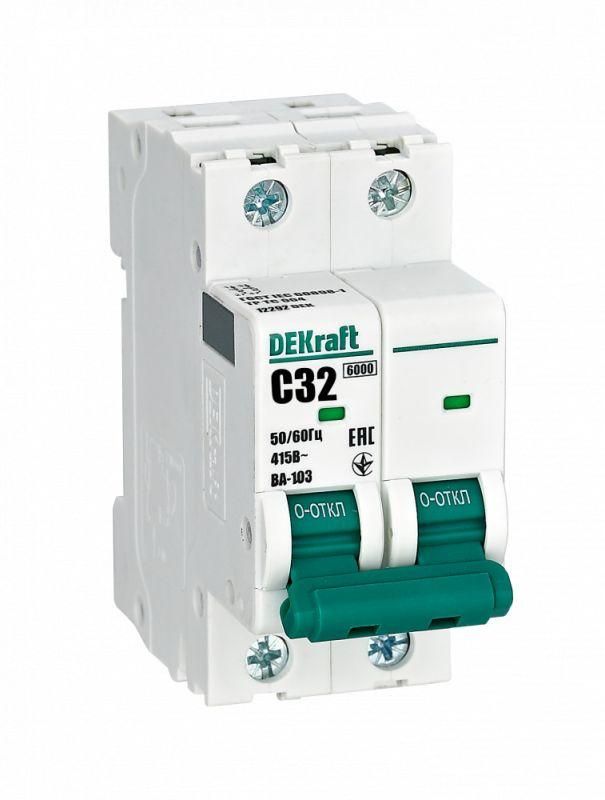

Автоматический выключатель ВА-103 2P 32А C 6кА новый - 12292DEK APC

Автоматический выключатель модульный двухполюсный 32А характеристика C 6кА ВА-103 от DEKraft предназначен для защиты электрических цепей от перегрузок и коротких замыканий в жилых, офисных и промышленных объектах. Этот аппарат - часть надёжной серии ВА-103, проверенной в условиях постоянной нагрузки.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 32А характеристика C 6кА ВА-103 используется для защиты групповых цепей с умеренным пусковым током: розеточные группы, освещение, бытовые приборы и оборудование с активной нагрузкой. Подходит для установки в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ) и этажных щитах. Применяется в зданиях с нормальными условиями эксплуатации - квартирах, офисах, магазинах, мастерских.

Технические характеристики

• Номинальный ток: 32 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 240 В переменного тока (AC)
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при скачках напряжения
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; идеально для обычных розеток и светильников
• Количество полюсов: 2 - отключает фазу и ноль одновременно
• Модульная ширина: 2 М - занимает два модуля на DIN-рейке (35 мм каждый)
• Глубина монтажа: 78,5 мм - требует соответствующего места внутри щита
• Частота: 50/60 Гц - совместим с сетями России и большинства стран
• Степень защиты IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Степень загрязнения: 2 - рассчитан на использование в помещениях с умеренным уровнем запыления и влажности

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 32А характеристика C 6кА ВА-103 монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Для правильного подключения используйте провода сечением 1,5–10 мм2 (медные). Обеспечьте достаточное пространство вокруг аппарата для теплоотвода - особенно при плотной компактной сборке щита. Глубина 78,5 мм должна учитываться при выборе корпуса щита.

Безопасность и стандарты

Автоматический выключатель ВА-103 соответствует требованиям международного стандарта IEC 60898-1 для устройств защиты бытовых и аналогичных установок. Сертифицирован для работы в системах TN-S, TN-C-S, TT. Отключение происходит за счёт комбинированной тепловой и электромагнитной защиты - обеспечивает точность и долгий срок службы. Напряжение изоляции 500 В даёт запас безопасности при импульсных перенапряжениях.

Преимущества

• Кривая “C” - оптимальна для типовых домашних и офисных нагрузок, исключает ложные срабатывания при включении ламп или зарядных устройств
• Двухполюсное исполнение - полностью отключает цепь, повышает безопасность при обслуживании
• Высокая отключающая способность 6 кА - подходит для современных сетей с высокими токами КЗ
• Изготовлен в серии ВА-103 - проверенная линейка от DEKraft с гарантированной надёжностью
• Лёгкий монтаж на DIN-рейку - экономит время при сборке щитов

Ограничения применения

• Не предназначена для защиты мощных двигателей, насосов, компрессоров - для них нужна кривая “D”
• IP20 не позволяет использовать в сырых, пыльных или открытых местах - только в закрытых щитах
• Не рекомендуется для цепей с частыми пусками (более 10 раз в час) - возможен износ контактов
• Не работает в сетях постоянного тока - только AC 50/60 Гц
• Не подходит для цепей с очень длинным проводом (>100 м) - там лучше кривая “B”

Примеры использования

• Защита розеточных групп в квартире или офисе
• Общий автомат для освещения в коридоре или помещении
• Подключение кабельных трасс к щиту в торговых центрах
• Групповая защита оборудования с активной нагрузкой: компьютеры, принтеры, нагреватели

Практические советы

• Выбирая автомат ВА-103, убедитесь, что суммарная мощность подключаемых приборов не превышает 7,7 кВт (при 240 В и 32 А)
• При установке в щит с несколькими автоматами - соблюдайте порядок: сверху вниз - от входа к выходам
• Не соединяйте несколько проводов одного сечения под один зажим - это снижает контакт и вызывает перегрев
• Проверяйте соответствие сечения провода и номинала автомата: для 32 А минимум 4 мм2 медного провода
• Если в цепи есть LED-освещение или ЭПРА - они не влияют на выбор кривой “C”, но если есть стартеры или дроссели - стоит пересмотреть
• Для замены - можно использовать любой другой автомат с такими же параметрами (32 A, C, 2P, 6 кA), но серия ВА-103 от DEKraft имеет лучшую механическую стабильность контактов
