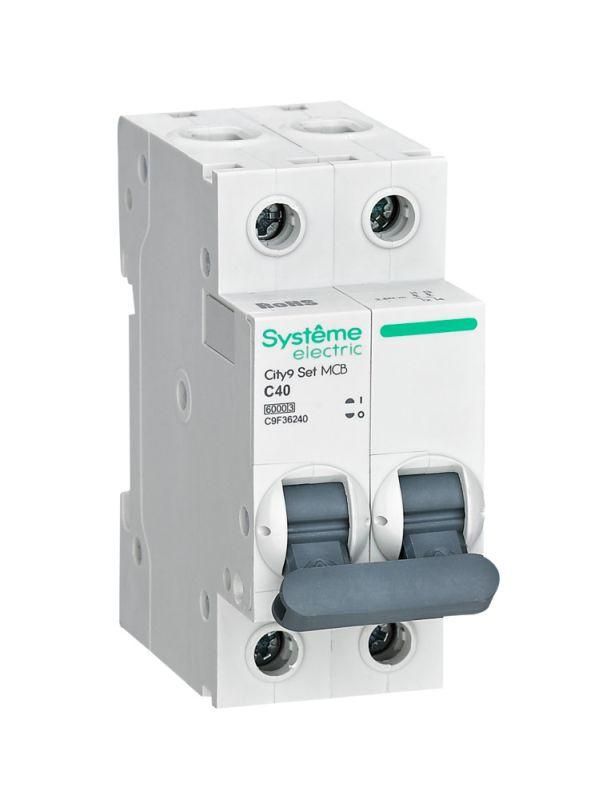

Выключатель автоматический двухполюсный 40A C 6kA City9 | C9F36240 |Systeme Electric APC

Автоматический выключатель двухполюсный (1P+N) 40А хар. C 6кА 230В от бренда Systeme Electric, артикул c9f36240, предназначен для защиты бытовых и промышленных цепей переменного тока от перегрузок и коротких замыканий. Выполнен в компактном корпусе с мгновенным механизмом коммутации и совместим с DIN-рейкой.

Назначение и область применения

Этот автоматический выключатель защищает одиночные цепи с рабочим напряжением до 230 В переменного тока. Подходит для установки в распределительных щитках жилых домов, офисов, мастерских и на производстве - особенно там, где требуется защита как фазы, так и нулевого провода. Благодаря наличию коммутируемого нейтрального проводника, он обеспечивает полное отключение цепи, что важно для безопасности при обслуживании.

Технические характеристики

• Номинальный ток: 40 А - выдерживает нагрузку до 8,8 кВт при 220 В
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (освещение, розетки, малые двигатели)
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Номинальное напряжение изоляции: 440 В - повышенная устойчивость к импульсным перенапряжениям
• Частота: 50–60 Гц - работает в сетях России и Европы
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Ширина: 2 модуля (36 мм) - занимает минимум места на DIN-рейке
• Глубина монтажа: 45 мм - требует достаточного пространства внутри шкафа
• Момент затяжки клемм: 2,5 Нм - необходимо соблюдать при подключении
• Класс токоограничения: 3 - снижает энергию КЗ, повышая надёжность всей системы
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его сверху и проверить плотное положение. Максимальное сечение подключаемого провода - 16 мм2 (медный). Клеммы рассчитаны на одножильные и многожильные провода с наконечниками. Обязательно используйте отвертку с фиксированным моментом 2,5 Нм - недостаточно или слишком сильное затягивание снижает надёжность контакта. Автомат не требует дополнительной фиксации, но рекомендуется использовать пластиковую крышку щита для предотвращения случайного включения.

Безопасность и стандарты

Изделие соответствует требованиям стандарта EN 60898-1 и нормативам RoHS 2.0 - не содержит опасных веществ. Корпус выполнен из ударопрочного самозагасающего пластика, обеспечивающего термическую и механическую стойкость. Механизм мгновенной коммутации гарантирует быстрое отключение даже при слабом нажатии рычага, снижая риск дугового замыкания. Безопасные клеммы имеют защитные крышки, исключающие контакт с токоведущими частями при установленном проводе.

Преимущества

• Механизм мгновенной коммутации - отключение происходит за доли секунды, даже при слабом усилии
• Безопасные клеммы - предотвращают выпадение проводов и случайный контакт с токоведущими элементами
• Монолитная лицевая панель - прочнее, чем сборные модели, не трескается при температурных колебаниях
• 6 металлических заклёпок - увеличивают жесткость корпуса и долговечность
• Гарантия 3 года - подтверждает качество сборки и материалов

Ограничения применения

• Не предназначена для постоянной работы при напряжении выше 230 В - максимальное рабочее напряжение 220 В
• IP20 не позволяет использовать во влажных, пыльных или открытых зонах - только в закрытых щитах
• Не подходит для защиты мощных двигателей с высоким пусковым током - лучше выбрать характеристику D
• Не имеет функции дифференциальной защиты - для защиты от утечек нужен отдельный УЗО
• Не рекомендован для установки в местах с частыми перепадами напряжения выше 440 В - возможен пробой изоляции

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Отключение осветительной сети в гараже или подвале
• Щитовая защита для оборудования с активной нагрузкой: нагреватели, насосы, компьютеры
• Цепи с двойной изоляцией, где важна полная разрывная целостность (фаза + ноль)

Практические советы

• Выбирая этот автомат, убедитесь, что ваша проводка рассчитана на 40 А - сечение медного кабеля должно быть не менее 6 мм2
• При подключении нулевого провода следите, чтобы он был точно в клемме N - не путайте с фазными
• Не устанавливайте рядом с источниками тепла - перегрев снижает точность срабатывания
• Проверьте соответствие ширины 2 модуля свободному месту на рейке перед покупкой
• Для систем с несколькими автоматами - группируйте аналогичные нагрузки (розетки, свет) и помечайте каждый
• При первом включении после монтажа - сделайте несколько тестовых включений/выключений, чтобы убедиться в плавности работы механизма
