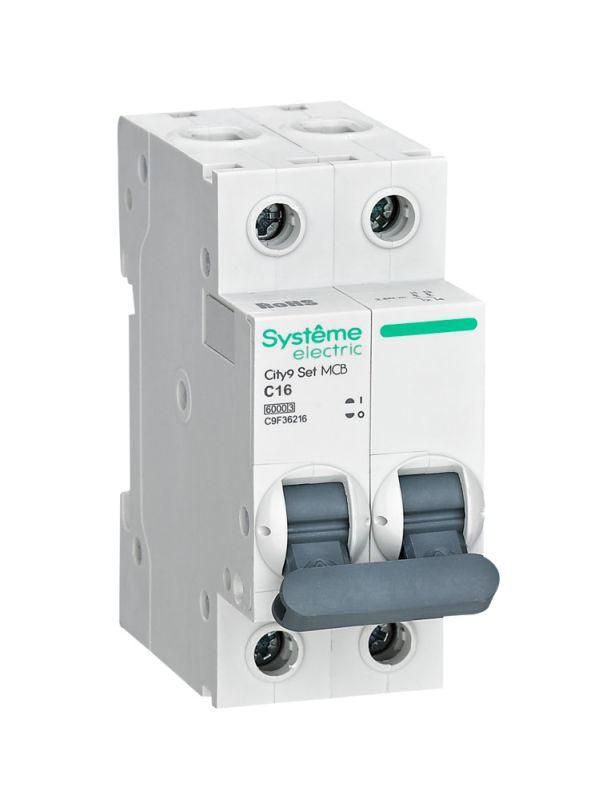

Выключатель автоматический двухполюсный 16A C 6kA City9 | C9F36216 |Systeme Electric APC

Автоматический выключатель двухполюсный (1P+N) 16А характеристика C 6кА 230В от бренда Systeme Electric, артикул c9f36216, предназначен для защиты бытовых и легкопромышленных цепей от перегрузок и коротких замыканий. Модель из серии City9 SET обеспечивает надежную работу в однофазных сетях 230 В с коммутируемым нейтральном проводником.

Назначение и область применения

Этот автоматический выключатель защищает электрические цепи с переменным током частотой 50–60 Гц, работающие на напряжении до 230 В. Подходит для установки в распределительных щитках жилых домов, офисов, мастерских и объектов с умеренной нагрузкой. Особенно эффективен там, где требуется одновременное отключение фазы и нулевого провода - например, при питании розеточных групп, освещения, бытовой техники и маломощного оборудования.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 2 (1P+N - фаза + нейтраль)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, светильники, насосы, компьютеры)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Номинальное напряжение изоляции: 440 В - повышенная изоляция для безопасности при скачках напряжения
• Напряжение сети: 220 В (рабочее), совместим с 230 В
• Род тока: переменный (AC)
• Частота: 50–60 Гц
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий тепловую нагрузку на проводку
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, не предназначена для влажной среды
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления
• Ширина: 2 модуля (17,5 мм × 2)
• Глубина монтажа: 45 мм
• Момент затяжки клемм: 2,5 Нм
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Устройство монтируется на DIN-рейку шириной 35 мм, типичную для современных распределительных щитов. Ширина 2 модуля позволяет легко разместить его рядом с другими автоматами. Для подключения используются медные провода сечением от 0,5 до 16 мм2. Клеммы рассчитаны на один провод - многожильные жилы необходимо зажимать наконечниками. Обязательно соблюдать момент затяжки 2,5 Нм: недостаточно плотное соединение вызывает нагрев, слишком сильное - повреждает контакт.

Автомат имеет коммутируемый нейтральный проводник - значит, при отключении размыкаются и фаза, и ноль. Это важно для соответствия требованиям ПУЭ в некоторых случаях, особенно при обслуживании розеток и устройств с двуполюсными штекерами.

Безопасность и стандарты

Изделие соответствует нормам RoHS 2.0 - не содержит опасных веществ, таких как свинец, кадмий и ртуть. Корпус выполнен из ударопрочного самозатухающего пластика, что предотвращает распространение пламени при аварии. Механизм мгновенной коммутации гарантирует быстрое отключение даже при слабом контакте. Благодаря конструкции клемм, провода не могут случайно попасть внутрь устройства - исключен риск пробоя и возгорания.

Преимущества

• Механизм мгновенной коммутации - быстрое отключение при КЗ, минимизирует повреждение проводки
• Безопасные клеммы - исключают контакт с токоведущими частями при монтаже и эксплуатации
• Монолитная лицевая панель - прочная, не деформируется, удобна для подписи
• 6 металлических заклепок - обеспечивают долговечность корпуса и устойчивость к механическим воздействиям
• Соответствие RoHS 2.0 - экологически безопасный материал
• Гарантия 3 года - подтверждение качества сборки и материалов

Ограничения применения

Не применяется в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не обеспечивает герметичность. Не рекомендован для мощных двигателей, сварочных аппаратов или оборудования с высоким пусковым током - для них нужна характеристика D. Также не подходит для постоянного тока (DC) - только для переменного (AC). Не используйте с проводами большего сечения, чем указано - это нарушит контакт и повысит температуру.

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Отключение осветительных цепей в квартире
• Щитовая защита для холодильника, стиральной машины, микроволновой печи
• Распределительный щит в небольшом офисе или мастерской
• Цепи с контролируемым отключением нуля - например, для систем управления с ЭПРА

Практические советы

• Выбирая автомат, проверьте, чтобы ширина 2 модуля подходила под ваш щит - некоторые старые модели имеют ограниченное пространство
• При монтаже всегда отключайте питание и проверяйте отсутствие напряжения тестером
• Не затягивайте клеммы руками - используйте отвертку с ограничителем момента или динамометрический ключ
• Для многожильных проводов обязательно примените наконечники типа ПВ или ПК
• Обозначьте автомат на щите - это ускорит поиск при аварии и упростит обслуживание
• Автомат c9f36216 из серии City9 SET совместим с другим оборудованием SE - можно использовать в одном щите с реле, УЗО и дифавтоматами этой же серии
