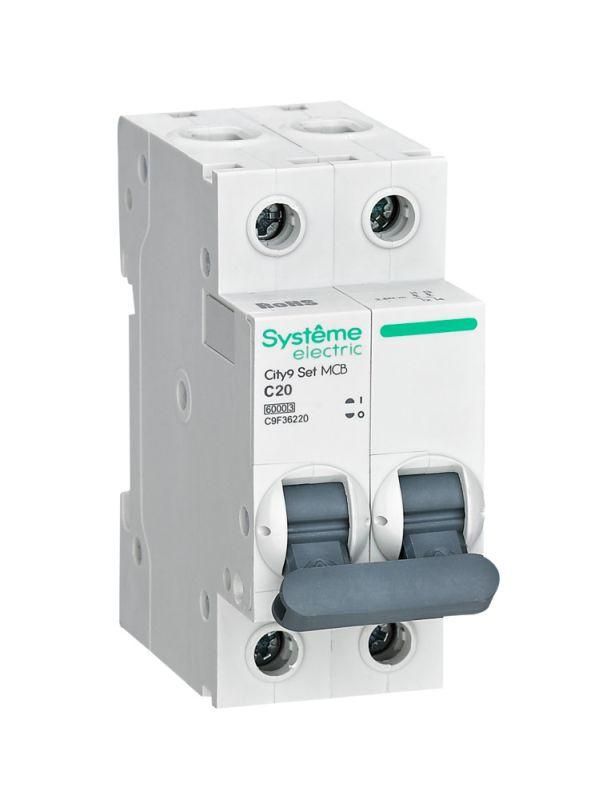

Выключатель автоматический двухполюсный 20A C 6kA City9 | C9F36220 |Systeme Electric APC

Автоматический выключатель Systeme Electric артикула c9f36220 - двухполюсный (1P+N) прибор для защиты бытовых и промышленных цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку, рассчитан на работу в сетях до 230 В и обеспечивает надежную коммутацию благодаря механизму мгновенного отключения.

Назначение и область применения

Выключатель автоматический c9f36220 предназначен для защиты электрических цепей с номинальным напряжением 220–230 В переменного тока частотой 50–60 Гц. Он защищает оборудование от повреждений при длительной перегрузке и внезапном коротком замыкании. Применяется в распределительных щитках жилых домов, офисов, малых производственных объектов - например, для защиты групп розеток, освещения, тепловых приборов и оборудования на 220 В.

Технические характеристики

• Количество полюсов: 2 (1 фаза + N - нейтраль)
• Номинальный ток: 20 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, светильники, насосы, бытовые приборы)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при максимальном токе КЗ до 6000 А
• Номинальное напряжение изоляции: 440 В - гарантирует безопасную работу даже при кратковременных скачках напряжения
• Род тока: переменный (AC)
• Частота: 50–60 Гц
• Степень защиты IP20 - предотвращает случайный доступ к токоведущим частям, но не защищает от воды и пыли
• Модульная ширина: 2 модуля (36 мм)
• Глубина монтажа: 45 мм - требует достаточного места внутри щита
• Класс токоограничения: 3 - высокий уровень ограничения тока при КЗ, снижающий термические и механические воздействия на сеть
• Момент затяжки клемм: 2,5 Нм - необходимо соблюдать при подключении проводов
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Выключатель c9f36220 устанавливается на стандартную DIN-рейку шириной 35 мм. Его двухмодульная конструкция занимает место в щите аналогично другим устройствам этой категории. Для подключения используются однопроводные медные жилы сечением до 2,5 мм2 - многожильные провода рекомендуется обжимать наконечниками. Корпус имеет фиксирующую защелку, обеспечивающую плотное крепление на рейке. Монтаж возможен только в сухих помещениях с уровнем загрязнения 2 (по классификации IEC 60664-1).

Безопасность и стандарты

Автоматический выключатель соответствует требованиям стандарта EN 60898-1 и нормам RoHS 2.0 - не содержит опасных веществ, таких как свинец, кадмий и ртуть. Клеммы спроектированы так, чтобы исключить контакт с токоведущими элементами при неправильной затяжке или использовании некачественных проводов. Механизм мгновенной коммутации минимизирует риск возгорания при аварийных режимах.

Преимущества

• Механизм мгновенной коммутации - быстрое отключение при КЗ, снижает риск повреждения проводки и оборудования
• Безопасные клеммы - предотвращают выпадение проводов и случайный контакт с токоведущими частями
• Монолитная лицевая панель - прочный ударопрочный корпус с 6 металлическими заклепками, устойчивый к внешним воздействиям
• Удобная индикация положения - четко видно, включен или отключен прибор
• Гарантия 3 года - подтверждает качество сборки и долговечность компонентов

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP20 не допускает контакта с водой или паром
• Не подходит для цепей постоянного тока (DC)
• Не рекомендован для защиты мощных двигателей с высоким пусковым током - лучше использовать характеристику D
• Требует точного момента затяжки клемм (2,5 Нм); пере- или недотянутые соединения могут вызвать нагрев и выход из строя
• Не следует устанавливать в местах с температурой ниже -5 C или выше +40 C без учета условий эксплуатации

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Подключение электрокотла, бойлера или кондиционера на 220 В
• Щитовая защита осветительных цепей в квартире
• Распределительный щит небольшого цеха с оборудованием до 4,4 кВт

Практические советы

• При выборе автомата убедитесь, что номинальный ток (20 А) соответствует сечению провода в цепи - для 20 А требуется минимум 2,5 мм2 меди
• Избегайте установки рядом с источниками тепла - перегрев снижает надежность срабатывания
• Проверьте глубину щита перед монтажом - потребуется минимум 45 мм свободного пространства
• При подключении нулевого проводника используйте цветовую маркировку (синий) и не путайте с фазой
• При необходимости замены - отключите питание всей цепи; не работайте под напряжением
• Этот автомат - часть серии City9 SET; совместим с другими изделиями этой линейки по форме, креплению и габаритам
