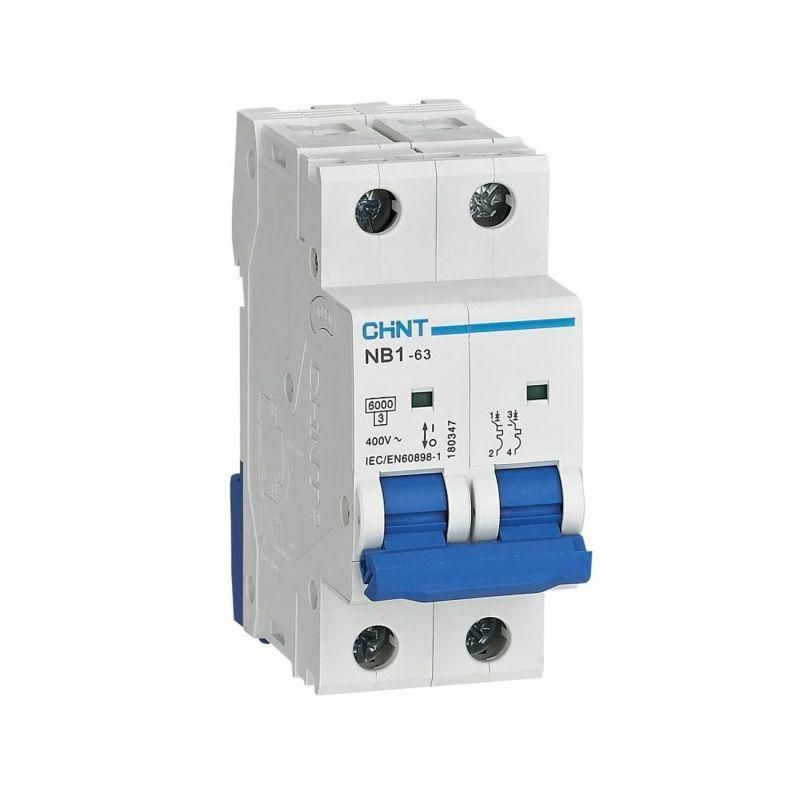

Выключатель автоматический двухполюсный NB1-63 2P 20A 6кА х-ка C (DB) (R) | 179660 CHINT

Автоматический выключатель модульный двухполюсный 20А 6кА характеристика C (R) NB1-63 от бренда CHINT предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках. Этот аппарат - часть надёжной серии NB1-63, широко используемой в распределительных щитах.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 20А 6кА характеристика C (R) NB1-63 защищает однофазные сети переменного тока с напряжением до 400 В. Подходит для защиты групповой проводки в квартирах, офисах, мастерских и на производстве - например, для питания розеточных контуров, светильников, маломощных станков и оборудования с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Количество полюсов: 2 - одновременно отключаются фаза и ноль, обеспечивает безопасность при ремонте.
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А.
• Характеристика срабатывания: C - реагирует на перегрузки и КЗ с задержкой, оптимален для нагрузок с умеренным пуском (например, двигатели, люминесцентные лампы).
• Номинальное напряжение: 400 В - работает в сетях 230/400 В трёхфазного переменного тока.
• Напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам (молнии, коммутационные импульсы).
• Частота: 50–60 Гц - совместим со всеми стандартными сетями России и Европы.
• Тип тока: AC - только для переменного тока.
• Степень защиты IP20: предохраняет от доступа пальцев и крупных предметов, но не защищена от воды и пыли - применяется внутри закрытых щитов.
• Модульная ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке.
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях при соблюдении условий.
• Категория применения: A - для защиты кабельных линий и слаботочных систем.
• Класс токоограничения: 3 - снижает величину тока КЗ за счёт быстрого отключения.
• Механический ресурс: 20 000 циклов включения/выключения.
• Электрический ресурс: 10 000 циклов при номинальном токе.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 20А 6кА характеристика C (R) NB1-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабеля сечением до 25 мм2 (медные) через винтовые зажимы. Также возможна установка шин типа PIN и FORK. Устройство совместимо с другими элементами серии NB1-63 - можно легко составить комплексную защиту с дополнительными модулями.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60898-1 и ГОСТ Р 50345. Применяется в соответствии с правилами устройства электроустановок (ПУЭ): используется исключительно в условиях степени загрязнения 2 - то есть в помещении без запыления, повышенной влажности и химически активной среды. Наличие окна индикации позволяет визуально контролировать состояние контакта: “I” - включен, “O” - отключен.

Преимущества

• Двухполюсное исполнение обеспечивает полное отключение фазы и нулевого провода - важное требование безопасности при обслуживании.
• Характеристика C хорошо сочетается с типичными бытовыми и промышленными нагрузками - меньше ложных срабатываний при пуске двигателей.
• Высокая механическая и электрическая долговечность - рассчитан на длительную службу даже при частых операциях.
• Готов к дополнительному оснащению: возможно подключение вспомогательных контактов, сигналов срабатывания и расцепителей - удобно для автоматизации и удалённого контроля.
• Фирменная серия NB1-63 имеет проверенную надёжность и распространённость - запчасти и аналоги всегда в наличии.

Ограничения применения

• Не для постоянного тока (DC) - только для переменного тока (AC).
• Степень защиты IP20 не допускает установку вне закрытых щитов - нельзя использовать на улице, в сыром цехе или без корпуса.
• Не рекомендован для мощных нагревательных приборов (>3 кВт) с высоким пусковым током - лучше выбрать характеристику D.
• Рабочая температура ниже -25C недопустима - требуется дополнительный обогрев при использовании в холодных регионах зимой.
• Не предназначен для частого ручного включения/отключения - это не рубильник; для часто коммутируемых цепей нужен контактор.

Примеры использования

• Защита группы розеток в кухне или ванной комнате.
• Щитовая защита входа в квартиру или офисный этаж.
• Питание насосов, вентиляторов, компрессоров с умеренной пусковой нагрузкой.
• Линии освещения с люминесцентными и светодиодными светильниками.
• Цепи управления и сигнализации в промышленных панелях.

Практические советы

• Выбирая между характеристиками B, C и D - помните: C - лучший выбор для смешанных нагрузок, где есть и электроника, и немного двигательной техники.
• При сборке щита учтите, что ширина этого аппарата - 2 модуля (36 мм); планируйте место заранее.
• Для усиленной защиты добавьте вспомогательный контакт XF9 - он передаст сигнал о состоянии автомата в систему управления.
• Обязательно проверяйте плотность затяжки клемм - плохой контакт вызывает перегрев, особенно при работе на грани номинала.
• Если в вашем объекте много пыли или влаги - выбирайте модели с более высокой степенью защиты (IP44+), либо герметизируйте сам щит.
