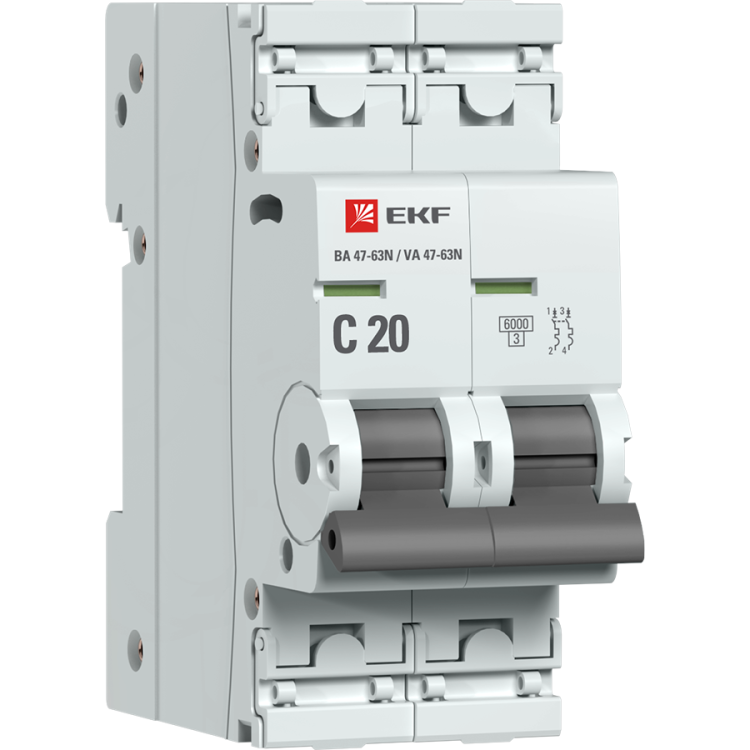

Автоматический выключатель 2P 20А (C) 6кА ВА 47-63N PROxima - M636220C EKF

Автоматический выключатель модульный двухполюсный 20А (C) 6кА ВА 47-63N от EKF — устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Артикул m636220c относится к серийному решению PROxima с повышенной надёжностью корпуса и удобным монтажом.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 20А (C) 6кА ВА 47-63N защищает однофазные и трёхфазные сети переменного тока от сверхтоков. Применяется в бытовых и промышленных электрощитах: для защиты групп освещения, розеточных контуров, оборудования на 230–400 В. Характеристика C позволяет использовать его там, где возможны кратковременные пусковые токи — например, при запуске двигателей, насосов, компрессоров.

Технические характеристики

• Количество полюсов: 2 — одновременно отключаются фаза и ноль
• Номинальный ток: 20 А — максимальный постоянный ток, который выдерживается без отключения
• Характеристика срабатывания: C — отключение происходит при токе 5–10 кратном от номинала; подходит для нагрузок с пусковыми бросками
• Номинальная отключающая способность: 6 кА — способен безопасно прервать ток короткого замыкания до 6000 А
• Напряжение: 230–400 В рабочее, 660 В изоляционное — допустимо применение в сетях до 400 В между фазами
• Частота: 50 Гц — предназначено для стандартных сетей РФ и стран СНГ
• Сечение провода: 1–25 мм² — совместим с медными проводами любого распространённого сечения
• Ширина по модулю: 2 — занимает два модуля на DIN-рейке (36 мм)
• Глубина монтажа: 50 мм — требует минимального свободного пространства внутри щита
• Рабочая температура: –25…+50 °C — работает в большинстве помещений, включая неотапливаемые
• Степень защиты IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Гарантия: 84 месяца — один из самых длительных сроков среди аналогичных изделий

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 20А (C) 6кА ВА 47-63N устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Монтаж осуществляется путём защёлкивания — специальный двухпозиционный зажим обеспечивает плотное и надёжное крепление без дополнительных крепёжных элементов. Для подключения используются винтовые зажимы, доступ к которым закрывается пластиковыми крышками. Эти крышки позволяют опломбировать устройство после монтажа, предотвращая несанкционированное вскрытие. Устройство совместимо со всеми типами модульных автоматов серии PROxima и другими устройствами того же форм-фактора.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N соответствует требованиям ГОСТ IEC 60898-1 — основному стандарту для квартирных и бытовых автоматов. Наличие цветового индикатора положения контакта («ON/OFF») позволяет визуально контролировать состояние устройства без тестера. Усиленный корпус с дополнительными заклёпками снижает риск деформации при механическом воздействии. Крышки зажимов повышают уровень безопасности при обслуживании щита.

Преимущества

• Улучшенная конструкция корпуса — выше прочность и долговечность по сравнению с предшественниками
• Пластиковые крышки на зажимах — исключают случайное прикосновение к проводам и позволяют пломбировать
• Цветовая индикация положения контакта — наглядно показывает, включен или отключен автомат
• Удобная рукоятка — легко управлять даже в условиях ограниченного пространства
• Долгая гарантия — 84 месяца указывают на уверенность производителя в качестве

Ограничения применения

• Не предназначен для установки вне помещения — степень защиты IP20 не защищает от влаги и пыли
• Не используется в цепях постоянного тока — рассчитан только на переменный ток 50 Гц
• Не рекомендуется для защиты мощных промышленных двигателей с высокими пусковыми токами (>10×In); лучше выбрать характеристику D
• Не имеет функции дифференциальной защиты — для защиты от утечек требуется дополнительно установить УЗО

Примеры использования

• Защита группы розеток в квартире или офисе
• Подключение тепловентиляторов, водонагревателей, кофе-машин
• Щитовое оборудование на производстве: станки с асинхронными двигателями, малые насосы
• Обеспечение автономной защиты отдельных участков в распределительном щите

Практические советы

• При выборе автомата проверьте соответствие сечения провода: для 20 А достаточно 2,5 мм² меди, но можно подключать и более толстый провод до 25 мм²
• При сборке щита соблюдайте шаг монтажа — каждый модуль занимает 18 мм, поэтому для двухполюсного аппарата потребуется минимум 36 мм места
• После монтажа обязательно закройте зажимы пластиковыми крышками и при необходимости опломбируйте — это обязательное условие для энергонадзора
• Если в цепи есть двигатель или другая нагрузка с высоким пусковым током — убедитесь, что он не превышает 10×20 = 200 А. Если да — выбирайте автомат с характеристикой D
• Для комплексной защиты используйте этот автомат вместе с УЗО — ВА 47-63N сам по себе не защищает от утечек тока
