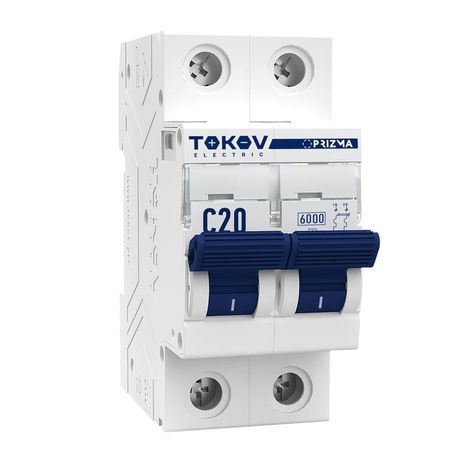

Выключатель автоматический модульный 2п C 20А 6кА PRIZMA TOKOV Electric TKE-PZ60-MCBI-2-20-C

Автоматический выключатель модульный 2 полюса 20 А 6 кА характеристика C от TOKOV ELECTRIC (артикул tke-pz60-mcbi-2-20-c) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных сетях переменного тока. Устройство устанавливается на DIN-рейку и обеспечивает надежную работу при нагрузках до 20 ампер.

Назначение и область применения

Автоматический выключатель модульный 2 полюса 20 А 6 кА характеристика C используется для защиты групповых цепей освещения, розеток, бытовой техники и оборудования с умеренно высокими пусковыми токами. Подходит для установки в распределительных щитах жилых домов, офисов, магазинов и производственных помещений. Характеристика «C» позволяет выдерживать кратковременные перегрузки, характерные для запуска двигателей, компрессоров и люминесцентных светильников.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Номинальный ток: 20 А
• Номинальное напряжение: 400 В
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное напряжение: 6 кВ
• Номинальная отключающая способность: 6 кА при 230 В и 400 В
• Количество полюсов: 2 (оба защищаются)
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинального
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Максимальное сечение провода: 1–25 мм2 (жесткий), 1–16 мм2 (гибкий)
• Ширина: 2 модуля (36 мм)
• Глубина монтажа: 50 мм
• Рабочий температурный диапазон: от –25 C до +60 C

Совместимость и монтаж

Автоматический выключатель модульный 2 полюса 20 А 6 кА характеристика C совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтаж осуществляется путём фиксации на рейке с помощью защёлки. Для подключения используются зажимы с винтами - затягивайте провода равномерно, чтобы избежать повреждения изоляции. Жёсткие однопроволочные провода до 25 мм2 и гибкие многожильные до 16 мм2 подходят без дополнительной опрессовки. Убедитесь, что ширина щита позволяет разместить устройство с учётом соседних автоматов и свободного места для обслуживания.

Безопасность и стандарты

Устройство соответствует требованиям стандарта EN 60898 и IEC 60898, которые регламентируют безопасность и испытания автоматических выключателей для бытового и аналогичного использования. Номинальная отключающая способность 6 кА гарантирует безопасное отключение даже при серьёзных коротких замыканиях. Конструкция исключает самопроизвольное включение после срабатывания - необходимо вручную перевести рычаг в положение «ON».

Преимущества

• Двухполюсное отключение - полностью размыкает фазу и ноль, снижает риск поражения током при ремонте
• Высокая коммутационная способность (6 кА) - подходит для сетей с высокой вероятностью КЗ
• Характеристика «C» - идеально балансирует между чувствительностью и отказом от ложных срабатываний при пуске оборудования
• Широкий диапазон рабочих температур - работает в неотапливаемых помещениях и на улице внутри щитов
• Поддержка больших сечений проводов - удобен для мощных нагрузок и длинных линий

Ограничения применения

• Не предназначена для постоянной работы при температурах ниже –25 C или выше +60 C
• Защита IP20 не допускает использование во влажных или пыльных местах без дополнительной герметизации щита
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, крупные двигатели свыше 5 кВт) - лучше выбрать характеристику D
• Не применяется в цепях постоянного тока - только для AC 50 Гц
• Не рекомендуется использовать в качестве главного входного автомата без согласования с энергоснабжающей организацией

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Отключение питания кондиционера или теплового насоса
• Щитовая защита для системы освещения с люминесцентными лампами
• Цепь питания малого станка с асинхронным двигателем 1,5–2,2 кВт
• Распределительный щит в гараже или мастерской

Практические советы

• Выбирая автомат, проверьте соответствие сечения провода - слишком тонкий провод может нагреваться, даже если автомат не сработает
• Используйте плоскую отвертку для затяжки зажимов - переусердствовать нельзя, особенно с гибкими проводами
• Если в щите много автоматов, оставляйте минимум 10 мм свободного пространства вокруг каждого для лучшего теплоотвода
• При замене старого автомата убедитесь, что новый имеет ту же ширину (2 модуля) и тип крепления
• Для систем с частыми срабатываниями - проверьте наличие перегрузок или плохого контакта в цепи, а не просто меняйте автомат
