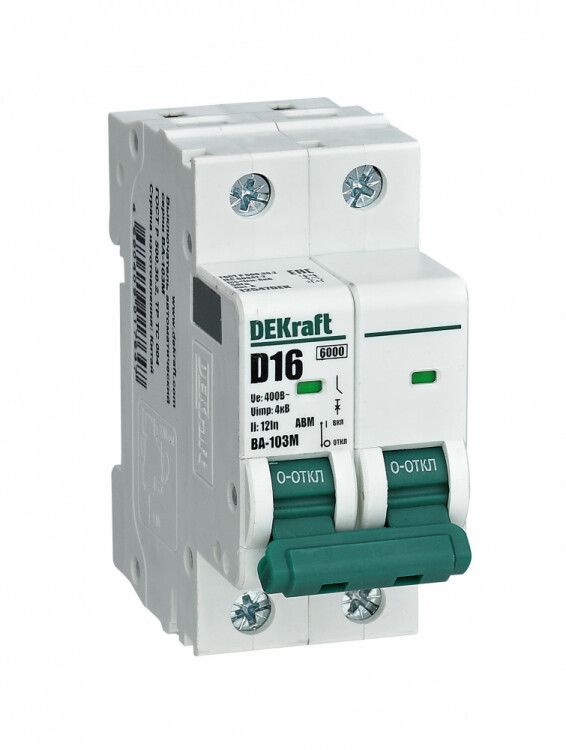

Выключатель автоматический без теплозащиты двухполюсный ВА-103М2P 20А характеристика C 6кА | 12512DEK Dekraft APC

Автоматический выключатель ВА-103M от DEKraft - двухполюсное устройство на 20 А без тепловой защиты, предназначенное для защиты цепей от сверхтоков и коротких замыканий. Подходит для установки на DIN-рейку в щитах систем вентиляции, противопожарной защиты и других объектов с высокими требованиями к надежности.

Назначение и область применения

ВА-103M используется для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Отличается от обычных автоматов отсутствием тепловой защиты - значит, он реагирует только на токи короткого замыкания, а не на длительную перегрузку. Это делает его идеальным для применений, где требуется исключительно быстрое отключение аварийных токов, а контроль за нагрузкой обеспечивается другими средствами - например, термическими реле или частотными преобразователями.

Основные области применения: системы вентиляции, противопожарной защиты, насосные станции, оборудование с постоянной мощностью и минимальным риском перегрузки. Также подходит для редких операций включения/выключения таких цепей.

Технические характеристики

• Номинальный ток: 20 А
• Количество полюсов: 2
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - срабатывает при токах от 5 до 10 кратном номинальному, подходит для нагрузок с умеренным пусковым током (например, двигатели малой мощности, освещение)
• Тип тока: переменный (AC), частота 50 Гц
• Номинальное напряжение изоляции: 2000 В - повышенная изоляция для безопасности при высоких импульсах
• Модульная ширина: 2 модуля (36 мм)
• Глубина монтажа: 73 мм - требует достаточного места внутри щита
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, повышает безопасность оборудования
• Степень защиты IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; применяется только во внутренних помещениях
• Рабочий температурный диапазон: от -25C до +60C
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

ВА-103M монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется фиксацией защелки на рейке - никаких дополнительных креплений не требуется. Для работы необходим доступ к контактам снизу и сверху - рекомендуется оставлять минимум 10–15 мм свободного пространства вокруг устройства для теплоотвода и обслуживания.

Подключаются провода сечением до 16 мм2 (медные). Наконечники должны быть правильно обжаты - использование некачественных наконечников может вызвать нагрев и выход из строя контактов.

Безопасность и стандарты

ВА-103M соответствует директиве RoHS - не содержит опасных веществ, что важно для экологичного производства и утилизации. Класс токоограничения 3 обеспечивает снижение энергии короткого замыкания, защищая кабели и коммутируемое оборудование. Устройство прошло испытания на механическую прочность и электрическую стойкость согласно международным нормам IEC 60947-2.

Преимущества

• Отсутствие тепловой защиты позволяет использовать его там, где перегрузки контролируются внешними устройствами - снижает вероятность ложных срабатываний
• Высокая отключающая способность (6 кА) гарантирует надежность даже в сетях с большими потенциальными токами КЗ
• Широкий диапазон температур (-25…+60 C) - подходит для неотапливаемых помещений, чердаков, технических этажей
• Удобная модульная форма - легко интегрируется в стандартные распределительные щиты
• Долгий срок службы и 5 лет гарантии - подтверждает качество сборки и материалов

Ограничения применения

Не следует использовать ВА-103M в цепях с регулярными перегрузками - он не защищает от них из-за отсутствия теплового элемента. Применение в жилых домах, офисах или на участках с изменчивой нагрузкой (например, розеточные группы) недопустимо.

IP20 не допускает установку в сырых, пыльных или открытых местах - только в закрытых щитах. Не предназначена для частых включений - более 10–15 раз в день может сократить срок службы механизма.

Примеры использования

• Защита цепей вентиляторов в системах дымоудаления
• Отключение насосов пожаротушения при КЗ
• Компонент в щите управления лифтовым оборудованием
• Защита светильников эвакуационных путей, управляемых через реле времени

Практические советы

• Выбирая ВА-103M, проверьте, есть ли в вашей цепи другое устройство (например, тепловое реле), которое будет отвечать за защиту от перегрузки - иначе система окажется незащищенной
• При монтаже в щитах с плотной компоновкой учтите глубину 73 мм - возможно, потребуется углубление или увеличенный корпус
• Избегайте совмещения с устройствами, чувствительными к скачкам напряжения - класс токоограничения 3 создаёт резкий разрыв, возможны помехи
• Для дополнительной функциональности можно заказать вспомогательные контакты (NO/NC) - они позволяют сигнализировать о состоянии автомата удалённо
• Проверяйте соответствие номинала (20 А) и типа кабеля - используйте медный провод сечением не менее 2,5 мм2 для постоянной нагрузки
