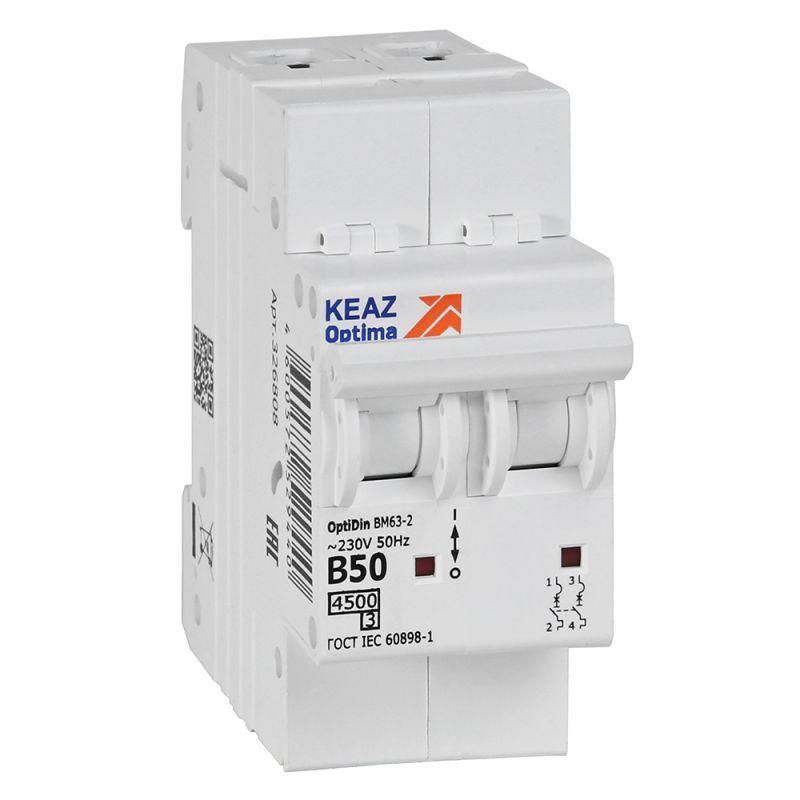

Выключатель автоматический двухполюсный 50А B 4,5кА AC OptiDin BM63-2B50-4,5-УХЛ3 - 329515 КЭАЗ

Автоматический выключатель модульный двухполюсный 50А B 4,5кА AC (BM63-2B50-4,5-УХЛ3) от КЭАЗ предназначен для защиты бытовых и распределительных электросетей от перегрузок и коротких замыканий. Этот выключатель - часть серии OptiDin BM63, рассчитан на работу в щитах квартир, этажей и жилых домов, обеспечивает надёжное отключение при аварийных ситуациях и совместим с DIN-рейкой.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 50А B 4,5кА AC (BM63-2B50-4,5-УХЛ3) защищает однофазные электрические цепи напряжением до 230 В, частотой 50 Гц. Он применяется в распределительных, этажных и квартирных щитах, где требуется защита от перегрузок и коротких замыканий. Подходит для питания групп розеток, освещения, бытовых приборов мощностью до 11,5 кВт. Устройство также позволяет вручную включать и отключать цепь - до 30 раз в сутки.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, идеально подходит для бытовых нагрузок с плавным запуском (освещение, бытовая техника).
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 230 В - рабочее напряжение сети, для которой предназначен выключатель.
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения, например, от молний или коммутаций.
• Сечение провода: 1–25 мм2 - допустимый диапазон площади поперечного сечения подключаемых медных проводов.
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловую и механическую нагрузку на проводку.
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не от воды и пыли.
• Ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке.
• Глубина монтажа: 75 мм - требует свободного пространства внутри щита.
• Рабочая температура: от –70 C до +60 C - работает даже в холодных условиях, например, в неотапливаемых помещениях.
• Наличие нейтрального проводника: да - выключатель размыкает и фазу, и ноль одновременно.
• Частота: 50 Гц - соответствует стандартам сетей России и стран СНГ.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 50А B 4,5кА AC (BM63-2B50-4,5-УХЛ3) монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть устройство на рейке - никаких болтов или креплений не требуется. Оба полюса (фаза и ноль) имеют зажимы с винтовым креплением, позволяющие подключить провода сечением от 1 до 25 мм2. Устройство совместимо со всеми щитами, поддерживающими серию OptiDin BM63. Дополнительно можно установить сигнализатор положения, дистанционное управление или другие аксессуары - функционал расширяемый.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC/EN 60898-1 для автоматических выключателей для бытового и аналогичного использования. Категория перенапряжения IV гарантирует устойчивость к переходным процессам в распределительных сетях. Номинальное напряжение изоляции 230 В обеспечивает безопасную изоляцию между токоведущими элементами. Класс токоограничения 3 повышает безопасность - при КЗ энергия, передаваемая в сеть, значительно ниже, чем у классов 1 и 2.

Преимущества

• Двухполюсное отключение - полностью разрывает цепь, исключая опасность наличия потенциала на нулевом проводе после отключения.
• Высокая отключающая способность 4,5 кА - подходит для современных сетей с повышенными токами КЗ.
• Работа при экстремальных температурах - сохраняет работоспособность в неотапливаемых щитах зимой.
• Индикатор положения - наглядно показывает состояние (вкл./выкл.) без необходимости проверки мультиметром.
• Совместимость с другими изделиями серии OptiDin - легко формировать комплексную систему защиты в одном щите.

Ограничения применения

• Не предназначен для трёхфазных сетей - используется только в однофазных цепях 230 В.
• IP20 не защищает от влаги - нельзя устанавливать во влажных местах (ванная, бассейн, улица) без дополнительной герметизации щита.
• Не рекомендован для цепей с частыми пусками двигателей - характеристика B менее устойчива к кратковременным перегрузкам, чем C или D.
• Максимальная частота включений - 30 раз в сутки; частые ручные переключения сокращают срок службы контактов.
• Не подходит для цепей с постоянным током (DC) - только для переменного тока 50 Гц.

Примеры использования

• Защита группы розеток в кухне или гостиной с мощными приборами (стиральная машина, микроволновка, кофе-машина).
• Щит на этаже многоквартирного дома - отдельный автомат для каждой квартиры.
• Распределительный щит в частном доме - защита освещения и бытовых потребителей.
• Подключение электрокотла или бойлера мощностью до 11,5 кВт (при условии правильного сечения провода).

Практические советы

• Выбирая этот автомат, убедитесь, что сечение входящего кабеля не меньше 6 мм2 - для 50 А минимально допустимо 6–10 мм2 меди.
• При монтаже затягивайте зажимы равномерно - недостаточно плотный контакт вызывает перегрев, слишком сильный - повреждает провод.
• Если в щите мало места - учтите глубину 75 мм. Лучше выбирать щиты с запасом по глубине.
• Для помещений с возможным попаданием влаги используйте дополнительно корпус с защитой IP54 или выше.
• Проверьте соответствие характеристик другого оборудования в щите - особенно сечения кабелей и других автоматов, чтобы избежать ложных срабатываний.
