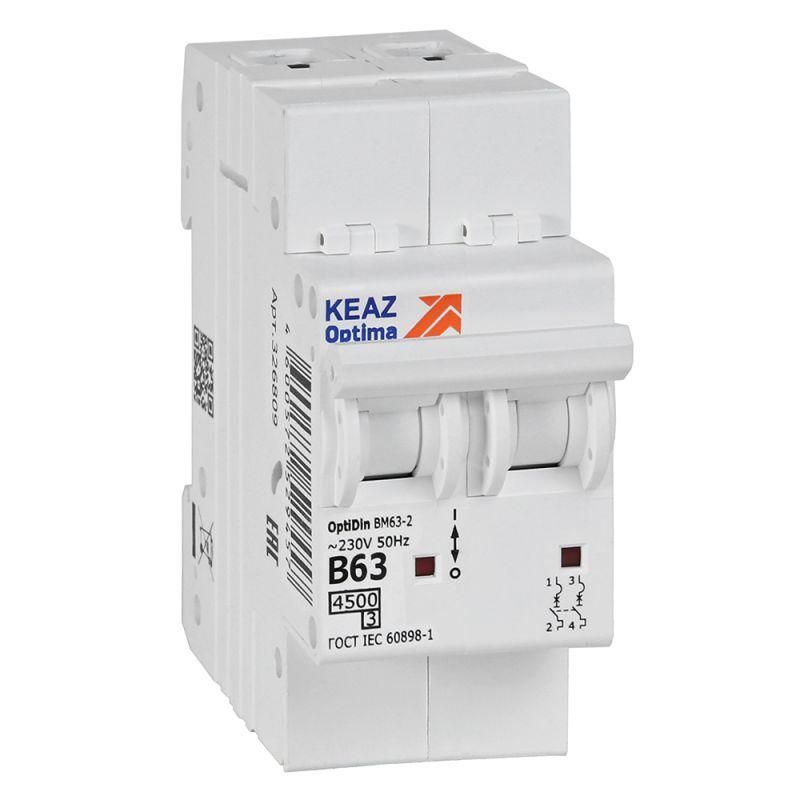

Выключатель автоматический двухполюсный 63А B 4,5кА AC OptiDin BM63-2B63-4,5-УХЛ3 - 329516 КЭАЗ

Автоматический выключатель модульный двухполюсный 63А B 4,5кА AC тип УХЛ3 от КЭАЗ - надёжное устройство для защиты бытовых и распределительных сетей от перегрузок и коротких замыканий. Артикул 329516 относится к серии OptiDin BM63 и рассчитан на работу в условиях умеренного климата.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 63А B 4,5кА AC тип УХЛ3 предназначен для защиты электрических цепей напряжением до 230 В переменного тока частотой 50 Гц. Он обеспечивает безопасную коммутацию и отключение при перегрузках и коротких замыканиях. Подходит для установки в жилых домах, квартирах, этажных и распределительных щитах. Может использоваться для защиты групповых линий освещения, розеток и бытовых приборов мощностью до 14,5 кВт.

Технические характеристики

• Количество полюсов: 2 - защищает одновременно фазу и ноль, исключает риск работы при отключенном нулевом проводе;
• Номинальный ток: 63 А - позволяет подключать нагрузки до 14,5 кВт при 230 В;
• Характеристика срабатывания: B - реагирует на кратковременные перегрузки (например, пусковые токи двигателей), идеально для бытовых потребителей;
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины;
• Тип тока: переменный (AC) - работает только в сетях с синусоидальным током 50 Гц;
• Номинальное напряжение: 230 В - оптимально для однофазных сетей; максимальное рабочее напряжение - 400 В (для трёхфазных систем, где используется два полюса);
• Сечение провода: 1–25 мм2 - совместим с большинством медных кабелей, используемых в жилых помещениях;
• Ширина по модулям: 2M - занимает два стандартных модуля на DIN-рейке;
• Глубина монтажа: 75 мм - требует достаточного места внутри щита;
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не герметичен - не подходит для влажных помещений вне щита;
• Рабочая температура: от –70 C до +60 C - сохраняет работоспособность даже в холодных условиях, например, в неотапливаемых щитовых;
• Класс токоограничения: 3 - быстро ограничивает ток при КЗ, снижая тепловую нагрузку на проводку;
• Категория перенапряжения: IV - рассчитан на использование в местах с высокими скачками напряжения, таких как входные точки зданий;
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводящей влаги, характерной для внутренних щитов.

Совместимость и монтаж

Автоматический выключатель модульный 63А B 4,5кА AC тип УХЛ3 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки требуется минимум 75 мм свободной глубины в щите. Оба полюса подключаются через винтовые зажимы - провода сечением 1–25 мм2 затягиваются отверткой. Никаких специальных инструментов не требуется. Устройство совместимо со всеми щитами, поддерживающими модульную систему КЭАЗ OptiDin. Не рекомендуется использовать в щитах с плотным расположением других аппаратов - необходим запас для теплоотвода.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при аварийных ситуациях. Сертифицирован для эксплуатации в условиях категории загрязнения 2 и класса перенапряжения IV - что делает его подходящим для установки на вводе в здание. Применение в соответствии с ПУЭ обязательно.

Преимущества

• Высокая отключающая способность (4,5 кА) - гарантирует безопасность даже при серьёзных КЗ;
• Характеристика B - меньше ложных срабатываний при пуске бытовой техники;
• Работает при экстремальных температурах - подходит для неотапливаемых щитовых;
• Класс 3 токоограничения - снижает риск повреждения кабеля при КЗ;
• Поддержка проводов до 25 мм2 - удобно для подключения основных линий;
• Интеграция в серию OptiDin - легко сочетается с другими элементами щита от КЭАЗ.

Ограничения применения

• Не предназначен для постоянного включения/отключения более 30 раз в сутки - не подходит для частой ручной коммутации;
• IP20 - нельзя устанавливать в сырых, пыльных или открытых местах без корпуса;
• Работает только с переменным током - не применяется в DC-системах (солнечные установки, аккумуляторы);
• Номинальное напряжение 230 В - не следует применять в сетях выше 400 В без согласования с проектом;
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО.

Примеры использования

• Защита группы розеток в квартире с мощными приборами (стиральная машина, бойлер, микроволновка);
• Входной автомат в этажном щите многоквартирного дома;
• Щит на даче для защиты всех линий от перегрузок;
• Обеспечение безопасности в щитовой счётчиков в многоэтажном доме.

Практические советы

• Выбирая автоматический выключатель модульный 63А B 4,5кА AC тип УХЛ3, проверьте, чтобы суммарная мощность подключенных приборов не превышала 14,5 кВт - иначе возможны частые отключения;
• При монтаже в щит с ограниченной глубиной - убедитесь, что 75 мм доступны за рейкой;
• Для защиты от утечек тока всегда параллельно устанавливайте УЗО - этот автомат не выполняет эту функцию;
• Не используйте для защиты сварочных аппаратов или оборудования с высокими пусковыми токами - лучше выбрать характеристику C;
• Проверяйте соответствие сечения кабеля - слишком тонкий провод (менее 10 мм2) при 63 А может нагреваться опасно;
• Артикул 329516 - часть серии OptiDin BM63 - все устройства этой серии имеют одинаковый дизайн и крепление, что упрощает обслуживание.
