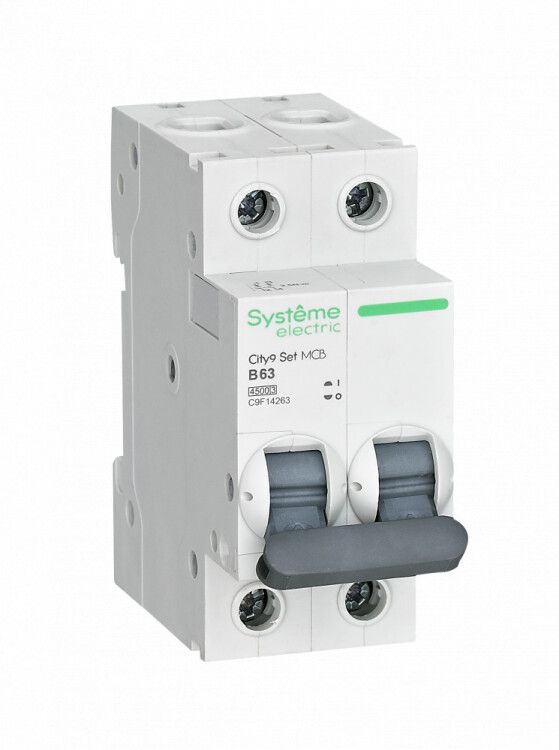

Выключатель автоматический модульный 2п B 63А 4.5кА City9 Set 230В SE C9F14263 APC

Автоматический выключатель City9 SE c9f14263 - двухполюсный устройство на 63 А, предназначенное для защиты бытовых и промышленных цепей переменного тока напряжением 230 В от перегрузок и коротких замыканий. Монтируется на DIN-рейку, совместим с системой City9 Set и обеспечивает надежную работу в условиях повышенной нагрузки.

Назначение и область применения

City9 SE c9f14263 используется для защиты электрических цепей в жилых домах, офисах, производственных помещениях и объектах инфраструктуры. Подходит для защиты групповых линий освещения, розеточных контуров, оборудования с умеренным пусковым током - например, насосов, компрессоров, малых станков и систем вентиляции. Благодаря наличию коммутируемого нейтрального проводника, устройство безопасно применяется в однофазных сетях TN-S и TT, где требуется отключение обоих проводников одновременно.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Номинальное напряжение: 230 В переменного тока (AC);
• Номинальное напряжение изоляции: 440 В - гарантирует безопасную работу при кратковременных скачках напряжения;
• Характеристика срабатывания: B - чувствителен к перегрузкам и коротким замыканиям с умеренным пиком тока (например, при запуске светильников или электроники);
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Частота: 50–60 Гц - работает в сетях стандарта Европы и России;
• Количество полюсов: 2 - отключает фазу и ноль одновременно;
• Ширина: 2 модуля (36 мм) - занимает минимальное место на DIN-рейке;
• Поперечное сечение провода: 1–25 мм2 - позволяет подключать медные кабели от тонких до мощных;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен;
• Монтаж: на DIN-рейку типа TS35/7,5 или TS35/15;
• Глубина монтажа: 45 мм - требует достаточного места внутри распределительного щита;
• Класс токоограничения: 3 - снижает энергию КЗ, передаваемую дальше по цепи;
• Степень загрязнения: 2 - рассчитан на использование в помещениях со средним уровнем пыли и влажности.

Совместимость и монтаж

City9 SE c9f14263 совместим с любыми шкафами и щитами, поддерживающими стандартную DIN-рейку шириной 35 мм. Для установки достаточно зафиксировать устройство на рейке зажимным механизмом - никаких болтов или дополнительных креплений не требуется. Клеммы расположены сверху и снизу, позволяют подключить провода с любого направления. Оба полюса имеют одинаковый контактный зажим, что упрощает сборку. Коммутируемый нейтральный проводник обеспечивает полное отключение цепи - важно для безопасности при обслуживании.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Конструкция выполнена с учетом требований к электроизоляции и механической прочности. Особенностью является система «мгновенной коммутации» - механизм обеспечивает быстрое размыкание контактов даже при слабом усилии рычага, снижая риск возгорания от дуги. Клеммы спроектированы так, чтобы предотвратить случайное попадание изолирующей оболочки провода внутрь зажима - исключается риск нагрева и окисления.

Преимущества

• Усиленный корпус из ударопрочного пластика с 6 металлическими заклёпками повышает долговечность при механическом воздействии;
• Индикация положения включения/выключения четкая и видна даже при плохом освещении;
• Поддержка коммутируемого нулевого провода - важное преимущество для современных норм безопасности;
• Класс токоограничения 3 снижает тепловые и электромагнитные последствия КЗ для остальной сети;
• Совместимость с сериями City9 Set - легко заменить или дополнить другими элементами системы без адаптации.

Ограничения применения

• Не предназначен для работы во внешних условиях - степень защиты IP20 не допускает попадания воды, пыли или влаги;
• Не рекомендован для цепей с высоким пусковым током (например, крупные двигатели, сварочные аппараты) - характеристика B менее подходяща, чем C или D;
• Не следует использовать в сетях с напряжением выше 230 В - хотя изоляция рассчитана на 440 В, номинальное рабочее напряжение ограничено;
• Не подходит для частых операций включения/выключения - не является контактором; оптимально для защиты, а не для регулярного управления.

Примеры использования

• Защита группы розеток на кухне или в гостиной;
• Щитовая защита для холодильника, микроволновой печи и другой бытовой техники;
• Линия питания насоса для водоснабжения дома;
• Электрощит в мастерской для инструментов с мощностью до 14 кВт;
• Объекты с требованиями к отключению нуля - например, медицинские пункты, детские учреждения.

Практические советы

• При подборе автомата убедитесь, что суммарная мощность подключенного оборудования не превышает 14,5 кВт (при 230 В и 63 А): P = U × I = 230 × 63 ≈ 14,5 кВт;
• Для проводов сечением 16–25 мм2 используйте только качественные наконечники - они обеспечивают плотный контакт в клеммах;
• Проверьте глубину щита: City9 SE c9f14263 требует минимум 45 мм свободного пространства за рейкой;
• Если планируете замену старого автомата - проверьте соответствие ширины (2 модуля) и типоразмера клемм;
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую оболочку провода и вызвать перегрев.
